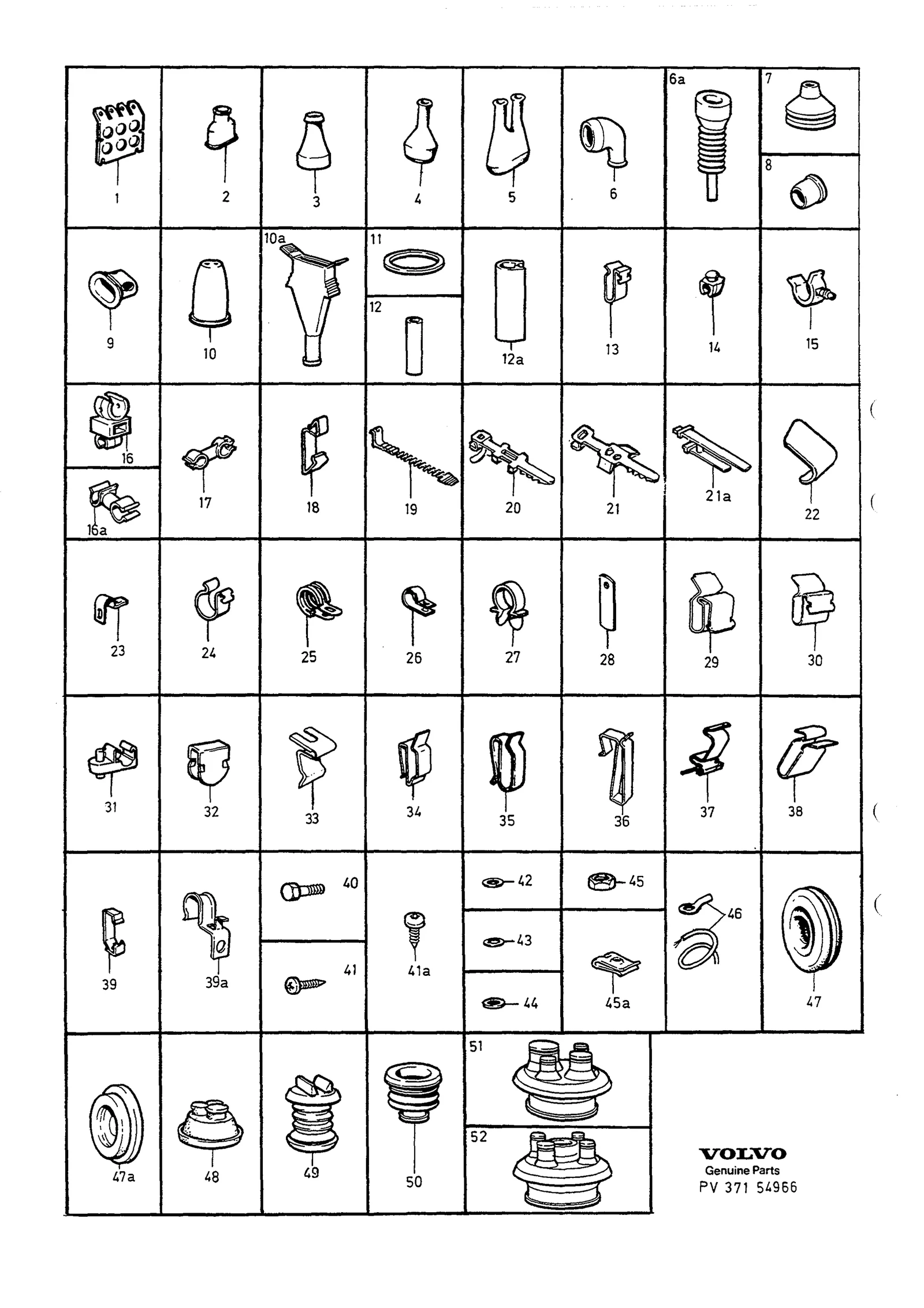

Isolatorhylser, holdere, gummiforinger, klemmer, skruer, muttere, skiver til Volvo 780

Ledninger og sikringer · Volvo 780 · ISOLATORHYLSER, HOLDERE, GUMMIFORINGER, KLEMMER, SKRUER, MUTTERE, SKIVER · 37 · side 505

Klikk på et tall for å se artiklene

Henter sprengskisse…

Slik leser du sprengskissen

Posisjonsnavnene er Volvos egne katalogbetegnelser og står på svensk — det er ordrett det reservedelskatalogen trykker. Gå etter posisjonsnummeret i tegningen og OE-nummeret i raden; de er de samme uansett språk.
Gruppnumrene følger Volvos delekatalog: 2 Motor, 3 Elsystem, 4 Kraftoverføring, 5 Bremser, 6 Hjuloppheng/styring, 8 Karosseri og innredning, 9 Øvrig utstyr. Gruppe 7 (Fjæring og hjul) finnes i flere kataloger, men mangler i Amazon-, 1800- og 164-katalogene.
Typekodene angir karosserivariant, for eksempel på Amazon: P 120 (4-dørs), P 130 (2-dørs), P 220 (stasjonsvogn) — karosseri er tilpasning, ikke motor.
Sidenummeret gjelder innenfor gruppen — side 3 i gruppe 8a er en annen side enn side 3 i gruppe 2a.
"I sortiment" betyr at vi kan levere posisjonen akkurat nå. En grå posisjon finnes i katalogen, men ikke hos oss.
Motorfaktaene (f.eks. B18 · 1961–1968 · 1 778 cm³) angir motorfamiliens produksjonsår og slagvolum ifølge volvoclub.org.uk — det er ikke tilpasning for din bil. Kontroller alltid mot chassisnummeret.

Fra Volvos originalkatalog

Katalog: 780
Gruppe · side: Gruppe 37 · Katalogside 505
Antallkolonner: A = A · B = B · C = C · D = D · E = E

Hva tallene betyr

Årsmodell 1990–
4-POLE
6-POLE
Diameter, inre: 5,0mm
Diameter, inre: 4x20mm
Diameter, inre: 10x22mm
Diameter, inre: 8,5x25mm
Diameter, inre: 6,0x25mm
Diameter, inre: 5x25mm
Diameter, inre: 34x3mm
Diameter, inre: 64x3mm
Diameter, inre: 12mm
Diameter, inre: 8,5mm
Diameter, inre: 6mm
Lengde: 208mm
Lengde: 375mm
Lengde: 380mm
Lengde: 280mm
Lengde: 206mm
Lengde: 700mm
Lengde: 112mm
Alt. nr 968333; Lengde: 200mm
Alt. nr 968334; Lengde: 165mm
Diameter, inre: 9mm
Diameter, inre: 20mm
Diameter, inre: 17,5mm
Diameter, inre: 15mm
Diameter, inre: 25,4mm
Diameter, inre: 6,4mm
Diameter, inre: 7,9mm
Diameter, inre: 9,5mm
Diameter, inre: 11mm
Diameter, inre: 12,7mm
Diameter, inre: 14,3mm
Diameter, inre: 16mm
Diameter, inre: 11,5mm
Diameter, inre: 19mm
Diameter, inre: 20,5mm
Diameter, inre: 22mm
Diameter, inre: 23,8mm
Diameter, inre: 34,9mm
Diameter, inre: 30mm
Diameter, inre: 12,5mm
Lengde: 80mm; Tjocklek: 0,6mm
M8x14mm
14x13mm
14x16mm
M6x12mm
M6x10mm
Alt. nr 968869; M6x16mm
M6x35mm
M10x16mm
M7x16mm
M8x12mm
M8x20mm
M6x16mm
M6x30mm
12x13mm
M5x12mm
Diameter, inre: 10,5mm
Diameter, inre: 8,4mm
Diameter, inre: 5,3mm
Diameter, inre: 8,2mm
Alt. nr 960139; Diameter, inre: 6,7mm
Diameter, inre: 8,3mm
M6x5mm
M5x5mm
M6x6mm
M8x8mm
M6x8mm
Se gruppe 37, side 511
Diameter, inre: 40mm
Diameter, inre: 6,0mm
Diameter, inre: 10,0mm
2-POLE; Diameter, inre: 3,1mm
2-POLE; Diameter, inre: 6,8mm
3-POLE; Diameter, inre: 3,6mm
3-POLE; Diameter, inre: 7,5mm
5-POLE
7-POLE
2-POLE
Alt. nr 966733; M6x10mm
Diameter, inre: 4,8mm
Diameter, yttre: 30mm

Alt. nr 946642; 2-POLE
Alt. nr 949913; 3-POLE
Alt. nr 949885; 6-POLE
Alt. nr 949597; 7-POLE
Alt. nr 1215505
Alt. nr 973475
Alt. nr 955243

Kontroller bilens chassisnummer mot listen ovenfor før bestilling.

Flere merknader fra katalogen (14)

4+2-POLE
A22, B16,5
10x9,5mm
5,5x13mm
6,3x13mm
4,2x9,5mm
I.DIA 32mm. ALTER 1
I.DIA 32mm. ALTER 2
I.DIA 33+50mm (1332487)
(972078), 4,8x9,5mm
(955137), 4,8x9,5mm
(955138), 4,8x13mm
(955141), 4,8x19mm
(958244), 6,3x13mm

Forkortelser på denne tegningen

Ordliste — Volvos forkortelser

I.DIA: diameter, inre
LG: lengde
THK: tjocklek
O.DIA: diameter, yttre

Slik leser du numrene

1347480 — Volvos originale artikkelnummer
Alt. nr 264612 — erstatningsnummer
1) — Hva tallene betyr

Numrene nedenfor viser til artikkelnumrene i katalogen.

Handlekurv

Isolatorhylser, holdere, gummiforinger, klemmer, skruer, muttere, skiver til Volvo 780

Fra Volvos originalkatalog

Hva tallene betyr

Handlekurv

Isolatorhylser, holdere, gummiforinger, klemmer, skruer, muttere, skiver til Volvo 780

Fra Volvos originalkatalog

Hva tallene betyr

61 deler · 29 i sortiment
