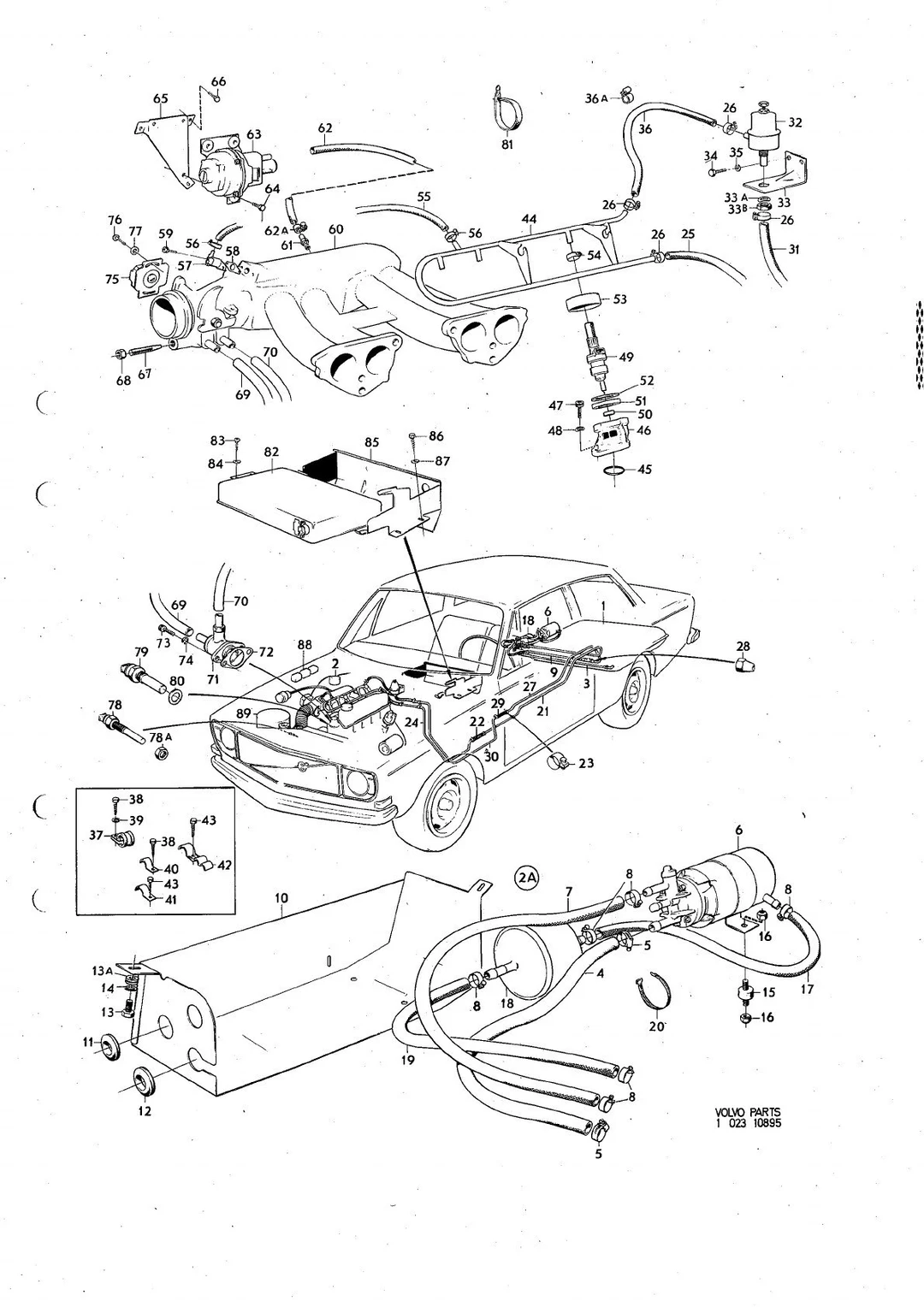

Drivstoffsystem, innsprøytningsmotor til Volvo 140 -1972 — Sprengskisse

Drivstoffslange D=13,5 d=8mm før pumpe, Amazon 1965-

Slangeklemme "miniaba" 12,5-14,5 mm

Drivstoffslange D=13,5 d=8mm før pumpe, Amazon 1965-

Slangeklemme "miniaba" 12,5-14,5 mm

Nippel UNF 1/2-20 - 5/16 drivstoffrør

Drivstoffslange D=13,5 d=8mm før pumpe, Amazon 1965-

Drivstoffslange D=13,5 d=8mm før pumpe, Amazon 1965-

Fjærskive 13,5x24x1,2

Skrue l=12 mm

Skive M6 & 1/4" 6,7x14x1,5

Drivstoffslange D=13,5 d=8mm før pumpe, Amazon 1965-

Holder, -1974

Gummiklem 7,90 mm 5/16"

Selvgjengende skrue, 6-kant, l=12 mm (1/2")

Skive, 5, 3x10x1 mm

Klemme 7x6,4 mm

Klemme 8x6,4 mm

Klemmer

Selvgjengende skrue, 6-kant, l=12 mm (1/2")

O-ring innsprøytning

Skrue unbrako L25 girkassedeksel og remskive B30

Innsprøytningsventil B20E, B20F

Tetningsring innsprøytning

Tetningsring innsprøytning, 7, 6 mm

Slangeklemme "miniaba" 12,5-14,5 mm

Pakning Kaldstartventil

Nippel 1/8"-27 NPTF

Drivstoffslange D=13,5 d=8mm før pumpe, Amazon 1965-

Slangeklemme "miniaba" 12,5-14,5 mm

Skrue krysspor rundhode spiss ende B10X16

Skrue B10X13 RXS

Veivhusventilasjonsslange

Slange Oljepåfyllingslokk forgassermotor

Pakning tilleggsluftsleide, 164 1967-

Skrue unbrako 1/4"

Bølgeskive 6,7 × 12 × 0,5 mm

Skrue UNC NR 6-32x3/8" (9 mm) URX

Skive

Temperatursensor innsugsluft

Mutter M8-1,25x6,2

Skive nåleventil VN34, VN36, VIG30

Skrue ventildeksel UNC 1/4-20x1/2" (13 mm) URX

Skive 6,5x12x1,5 mm

Skrue l=12 mm

Skive M6 & 1/4" 6,7x14x1,5
