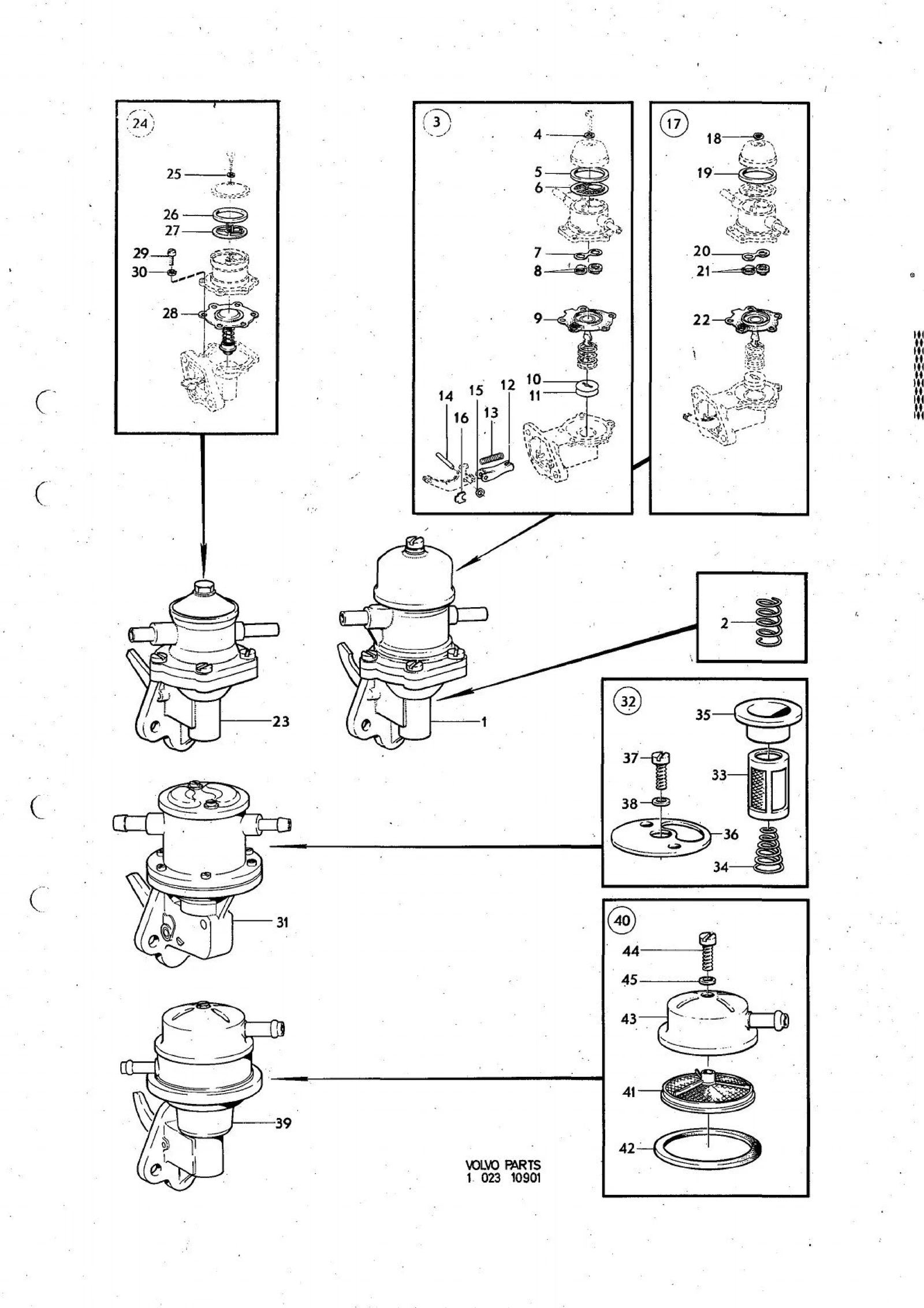

Drivstoffpumpe til Volvo 140 -1972

Motor · Volvo 140-serien 1972 · Drivstoffpumpe · 2c · side 88

Klikk på et tall for å se artiklene

45 posisjoner · 11 i sortiment

45 deler · 11 i sortiment

712,00 krinkl. mva

Antall per bil: 1 · –

Inngår i: Bensinpump

Antall per bil: 1 · –

4 Washer— inngår i reparasjonssett

26,00 krinkl. mva

inngår i reparasjonssett

Inngår i: Reparationssats

Antall per bil: 1 · –

inngår i reparasjonssett

Inngår i: Reparationssats

Antall per bil: 1 · –

inngår i reparasjonssett

Inngår i: Reparationssats

Antall per bil: 2 · –

8 Valve— inngår i reparasjonssett

9 Diaphragm— inngår i reparasjonssett

10 Seal washer— inngår i reparasjonssett

11 Gasket— inngår i reparasjonssett

12 Rocker arm— inngår i reparasjonssett

13 Fjær— inngår i reparasjonssett

14 Shaft— inngår i reparasjonssett

15 Washer— inngår i reparasjonssett

16 Retainer— inngår i reparasjonssett

449,00 krinkl. mva

Antall per bil: 1 · –

18 Washer— inngår i reparasjonssett

26,00 krinkl. mva

inngår i reparasjonssett

Inngår i: Membransats

Antall per bil: 1 · –

inngår i reparasjonssett

Inngår i: Membransats

Antall per bil: 2 · –

21 Valve— inngår i reparasjonssett

22 Diaphragm— inngår i reparasjonssett

712,00 krinkl. mva

Antall per bil: 1 · –

799,00 krinkl. mva

Antall per bil: 1 · –

S 8

Inngår i: Reparationssats

Antall per bil: 1 · –

inngår i reparasjonssett

Inngår i: Reparationssats

Antall per bil: 1 · –

27 Strainer— inngår i reparasjonssett

28 Diaphragm— inngår i reparasjonssett

inngår i reparasjonssett

Inngår i: Reparationssats

Antall per bil: 3 · –

1,00 krinkl. mva

inngår i reparasjonssett

Inngår i: Reparationssats

Antall per bil: 3 · –

712,00 krinkl. mva

Antall per bil: 1 · –

414,00 krinkl. mva

Antall per bil: 1 · –

33 Filter— inngår i reparasjonssett

34 Fjær— inngår i reparasjonssett

35 Bellows— inngår i reparasjonssett

36 Packing— inngår i reparasjonssett

37 Screw— inngår i reparasjonssett

38 Washer— inngår i reparasjonssett

712,00 krinkl. mva

Antall per bil: 1 · –

457,00 krinkl. mva

Antall per bil: 1 · –

41 Filter— inngår i reparasjonssett

42 Packing— inngår i reparasjonssett

43 Cover— inngår i reparasjonssett

44 Screw— inngår i reparasjonssett

45 Packing— inngår i reparasjonssett

Slik leser du sprengskissen

Posisjonsnavnene er Volvos egne katalogbetegnelser og står på svensk — det er ordrett det reservedelskatalogen trykker. Gå etter posisjonsnummeret i tegningen og OE-nummeret i raden; de er de samme uansett språk.
Gruppnumrene følger Volvos delekatalog: 2 Motor, 3 Elsystem, 4 Kraftoverføring, 5 Bremser, 6 Hjuloppheng/styring, 8 Karosseri og innredning, 9 Øvrig utstyr. Gruppe 7 (Fjæring og hjul) finnes i flere kataloger, men mangler i Amazon-, 1800- og 164-katalogene.
Typekodene angir karosserivariant, for eksempel på Amazon: P 120 (4-dørs), P 130 (2-dørs), P 220 (stasjonsvogn) — karosseri er tilpasning, ikke motor.
Sidenummeret gjelder innenfor gruppen — side 3 i gruppe 8a er en annen side enn side 3 i gruppe 2a.
"I sortiment" betyr at vi kan levere posisjonen akkurat nå. En grå posisjon finnes i katalogen, men ikke hos oss.
Motorfaktaene (f.eks. B18 · 1961–1968 · 1 778 cm³) angir motorfamiliens produksjonsår og slagvolum ifølge volvoclub.org.uk — det er ikke tilpasning for din bil. Kontroller alltid mot chassisnummeret.

Fra Volvos originalkatalog

Katalog: 140-serien 1972
Modeller: B20 förgasarmotor / B20 carburetter engine
Gruppe · side: Gruppe 2c · Katalogside 88

Hva tallene betyr

–)Erstattes av 460429, 460678
–)Alt. nr 115078

Kontroller bilens chassisnummer mot listen ovenfor før bestilling.

Flere merknader fra katalogen (5)

28)ALT 1. MÄRKT AC. ERS AV 1 ST 460429-4, 1 ST 460678-6.
29)28, 29) ALT 2. MÄRKT APG ERS AV 1ST 460497-1
–)ERS AV 1ST 460497-1. 1ST 235574-1
30)ALT 1. MÄRKT SEV. ERS AV 1 ST 460429-4,
30)ALT 2. MÄRKT APG

Forkortelser på denne tegningen

Ordliste — Volvos forkortelser

S: inngår i reparasjonssett

Slik leser du numrene

419291 — Volvos originale artikkelnummer
Alt. nr 264612 — erstatningsnummer
1) — Hva tallene betyr

Numrene nedenfor viser til artikkelnumrene i katalogen.
