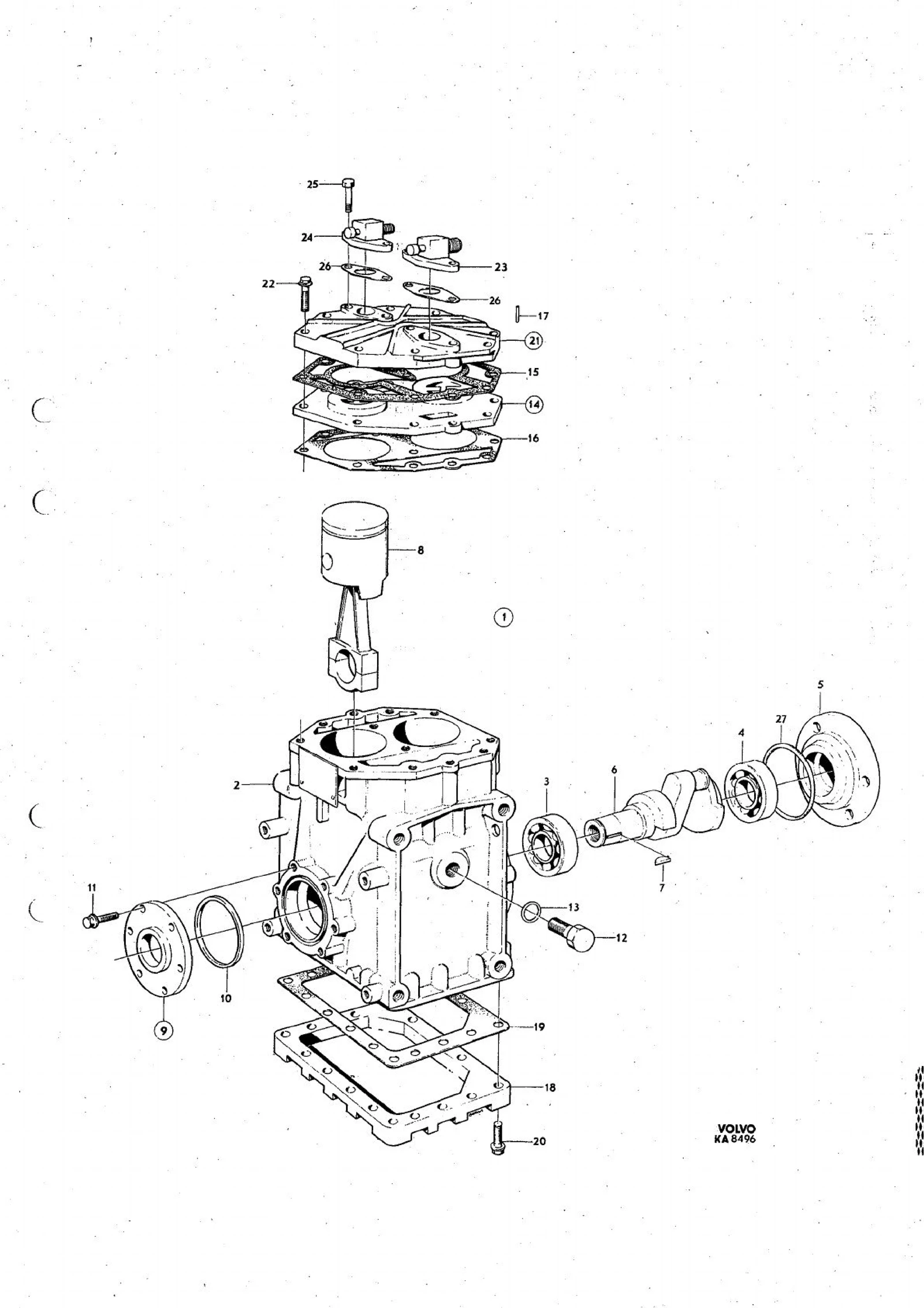

Kompressor til Volvo 140 -1972

Øvrig utstyr · Volvo 140-serien 1972 · Kompressor · 9 · side 40

Klikk på et tall for å se artiklene

27 posisjoner · 6 i sortiment

27 deler · 6 i sortiment

7 699,00 krinkl. mva

Antall per bil: 1 · –

2 Crankcase— selges ikke separat

Inngår i: Kompressor

Antall per bil: 1 · –

Inngår i: Kompressor

Antall per bil: 1 · –

Inngår i: Kompressor

Antall per bil: 1 · –

Inngår i: Kompressor

Antall per bil: 1 · –

Inngår i: Kompressor

Antall per bil: 1 · –

Inngår i: Kompressor

Antall per bil: 2 · –

Inngår i: Kompressor

Antall per bil: 1 · –

109,00 krinkl. mva

Inngår i: Lock med tätningar

Antall per bil: 1 · –

Inngår i: Kompressor

Antall per bil: 6 · –

Inngår i: Kompressor

Antall per bil: 1 · –

inngår i reparasjonssett

Inngår i: Kompressor

Antall per bil: 1 · –

6 299,00 krinkl. mva

Inngår i: Kompressor

Antall per bil: 1 · –

inngår i reparasjonssett

Inngår i: Ventilplatta

Antall per bil: 1 · –

279,00 krinkl. mva

inngår i reparasjonssett

Inngår i: Ventilplatta

Antall per bil: 1 · –

Inngår i: Kompressor

Antall per bil: 2 · –

Inngår i: Kompressor

Antall per bil: 1 · –

inngår i reparasjonssett

Inngår i: Kompressor

Antall per bil: 1 · –

Inngår i: Kompressor

Antall per bil: 14 · –

Antall per bil: 1 · –

inngår i reparasjonssett

Inngår i: Cylinderlock

Antall per bil: 1 · –

279,00 krinkl. mva

inngår i reparasjonssett

Inngår i: Cylinderlock

Antall per bil: 1 · –

Inngår i: Kompressor

Antall per bil: 8 · –

Inngår i: Kompressor

Antall per bil: 1 · –

Inngår i: Kompressor

Antall per bil: 1 · –

Inngår i: Kompressor

Antall per bil: 4 · –

26 Gasket— inngår i reparasjonssett

27 O-ring— inngår i reparasjonssett

579,00 krinkl. mva

Antall per bil: –

Slik leser du sprengskissen

Posisjonsnavnene er Volvos egne katalogbetegnelser og står på svensk — det er ordrett det reservedelskatalogen trykker. Gå etter posisjonsnummeret i tegningen og OE-nummeret i raden; de er de samme uansett språk.
Gruppnumrene følger Volvos delekatalog: 2 Motor, 3 Elsystem, 4 Kraftoverføring, 5 Bremser, 6 Hjuloppheng/styring, 8 Karosseri og innredning, 9 Øvrig utstyr. Gruppe 7 (Fjæring og hjul) finnes i flere kataloger, men mangler i Amazon-, 1800- og 164-katalogene.
Typekodene angir karosserivariant, for eksempel på Amazon: P 120 (4-dørs), P 130 (2-dørs), P 220 (stasjonsvogn) — karosseri er tilpasning, ikke motor.
Sidenummeret gjelder innenfor gruppen — side 3 i gruppe 8a er en annen side enn side 3 i gruppe 2a.
"I sortiment" betyr at vi kan levere posisjonen akkurat nå. En grå posisjon finnes i katalogen, men ikke hos oss.
Motorfaktaene (f.eks. B18 · 1961–1968 · 1 778 cm³) angir motorfamiliens produksjonsår og slagvolum ifølge volvoclub.org.uk — det er ikke tilpasning for din bil. Kontroller alltid mot chassisnummeret.

Samme KA-nummer finnes også i: 164

Fra Volvos originalkatalog

Katalog: 140-serien 1972
Modeller: 140- series - 1972
Gruppe · side: Gruppe 9 · Katalogside 40
Antallkolonner: A = 1 · B = 2 · C = 3 · D = 4 · E = 5

Hva tallene betyr

–)Alt. nr 688925; Erstattes av 1215012

Kontroller bilens chassisnummer mot listen ovenfor før bestilling.

Flere merknader fra katalogen (2)

–)SE POS 15
–)SE POS 16

Forkortelser på denne tegningen

Ordliste — Volvos forkortelser

S: inngår i reparasjonssett

Slik leser du numrene

1215012 — Volvos originale artikkelnummer
Alt. nr 264612 — erstatningsnummer
1) — Hva tallene betyr

Numrene nedenfor viser til artikkelnumrene i katalogen.
