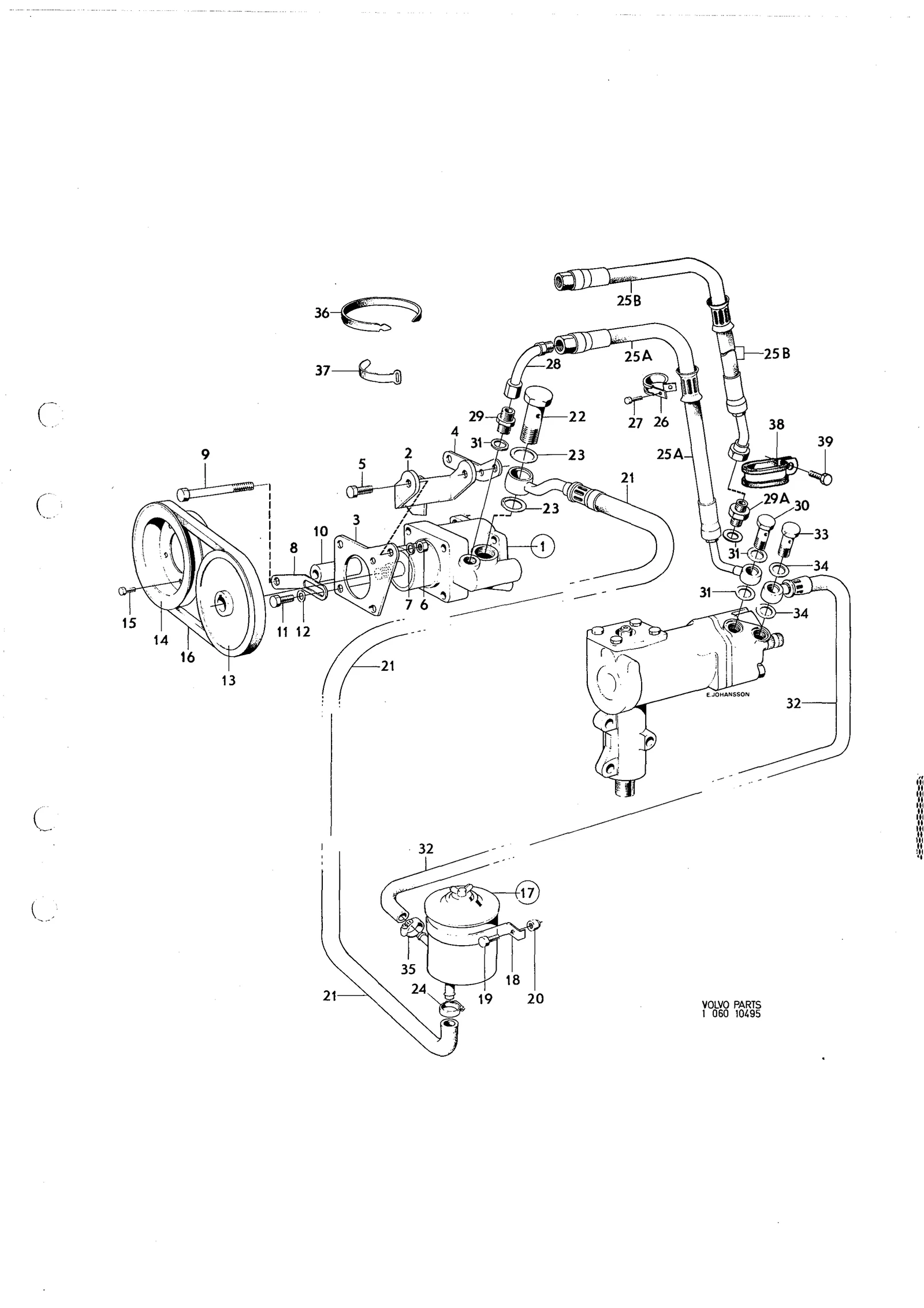

Pumpe, oljebeholder, servostyring til Volvo 164

Hjuloppheng, styring · Volvo 164 · Pumpe, oljebeholder, servostyring · 6 · side 22

Klikk på et tall for å se artiklene

41 posisjoner · 16 i sortiment

41 deler · 16 i sortiment

Antall per bil: 1

Chassisnummer:

–132566

Antall per bil: venstrestyrt 1

Chassisnummer:

132567–

1 Comps. page 24 , 2-K03

Antall per bil: 1

Antall per bil: venstrestyrt 1

Chassisnummer:

132567–

Antall per bil: 1

2,00 krinkl. mva

Antall per bil: nødvendig antall/lengde

5,00 krinkl. mva

Antall per bil: nødvendig antall/lengde

10,00 krinkl. mva

Antall per bil: nødvendig antall/lengde

6,30 krinkl. mva

Antall per bil: nødvendig antall/lengde

2,00 krinkl. mva

Antall per bil: nødvendig antall/lengde

3,00 krinkl. mva

Antall per bil: nødvendig antall/lengde

Antall per bil: 1

18,00 krinkl. mva

Inngår i sett

Antall per bil: 1

2,00 krinkl. mva

Antall per bil: 1

2,00 krinkl. mva

Antall per bil: 1

4,00 krinkl. mva

Antall per bil: 6

27,00 krinkl. mva

Antall per bil: 6

119,00 krinkl. mva

Antall per bil: 1

17 Comps. page 24 , 2-K03

Antall per bil: 1

4,00 krinkl. mva

Antall per bil: 2

Chassisnummer:

–74729

4,00 krinkl. mva

Antall per bil: 2

Chassisnummer:

74730–

4,00 krinkl. mva

Antall per bil: 2

Chassisnummer:

–74729

Antall per bil: venstrestyrt 1

Chassisnummer:

–132566

Antall per bil: venstrestyrt 1

Chassisnummer:

132567–

Antall per bil: 1

6,00 krinkl. mva

Antall per bil: 2

Antall per bil: 1

Antall per bil: venstrestyrt 1

Chassisnummer:

–74449

1 299,00 krinkl. mva

Antall per bil: venstrestyrt 1

Chassisnummer:

74450–132566

Antall per bil: venstrestyrt 1

Chassisnummer:

132567–

Antall per bil: høyrestyrt 1

34,00 krinkl. mva

Antall per bil: venstrestyrt 1

Chassisnummer:

–74449

2,00 krinkl. mva

Antall per bil: venstrestyrt 1

Chassisnummer:

–74449

Antall per bil: 1

Chassisnummer:

–74449

Antall per bil: 1

Antall per bil: venstrestyrt 1

Chassisnummer:

74450–132566

Antall per bil: 1

Chassisnummer:

74450–132566

8,00 krinkl. mva

Antall per bil: nødvendig antall/lengde

Antall per bil: venstrestyrt 1

Antall per bil: høyrestyrt 1

Chassisnummer:

–52789

Antall per bil: høyrestyrt 1

Chassisnummer:

52790–

Antall per bil: 1

6,00 krinkl. mva

Antall per bil: 2

Antall per bil: 1

Antall per bil: høyrestyrt nødvendig antall/lengde

Chassisnummer:

–52789

Antall per bil: høyrestyrt nødvendig antall/lengde

Chassisnummer:

–25342

Antall per bil: høyrestyrt nødvendig antall/lengde

Chassisnummer:

25343–

Antall per bil: høyrestyrt nødvendig antall/lengde

Chassisnummer:

52790–

Antall per bil: høyrestyrt nødvendig antall/lengde

2 deler
Monteringssats Luftfilter 672280/81
Artikkelnummer241601900Ikke i sortimentet
- 955530 Skruv UNC 5/16-18x3 1/4" (83 mm) universal × 6 Styck
- 941907 Vågbricka 8,4 × 15 × 0,8 mm × 6 Styck

Slik leser du sprengskissen

Posisjonsnavnene er Volvos egne katalogbetegnelser og står på svensk — det er ordrett det reservedelskatalogen trykker. Gå etter posisjonsnummeret i tegningen og OE-nummeret i raden; de er de samme uansett språk.
Gruppnumrene følger Volvos delekatalog: 2 Motor, 3 Elsystem, 4 Kraftoverføring, 5 Bremser, 6 Hjuloppheng/styring, 8 Karosseri og innredning, 9 Øvrig utstyr. Gruppe 7 (Fjæring og hjul) finnes i flere kataloger, men mangler i Amazon-, 1800- og 164-katalogene.
Typekodene angir karosserivariant, for eksempel på Amazon: P 120 (4-dørs), P 130 (2-dørs), P 220 (stasjonsvogn) — karosseri er tilpasning, ikke motor.
Sidenummeret gjelder innenfor gruppen — side 3 i gruppe 8a er en annen side enn side 3 i gruppe 2a.
"I sortiment" betyr at vi kan levere posisjonen akkurat nå. En grå posisjon finnes i katalogen, men ikke hos oss.
Motorfaktaene (f.eks. B18 · 1961–1968 · 1 778 cm³) angir motorfamiliens produksjonsår og slagvolum ifølge volvoclub.org.uk — det er ikke tilpasning for din bil. Kontroller alltid mot chassisnummeret.

Fra Volvos originalkatalog

Katalog: 164
Modeller: 164
Gruppe · side: Gruppe 6 · Katalogside 22

Hva tallene betyr

–)Vänsterstyrd: passer til og med chassisnummer 132566
–)Vänsterstyrd: passer fra chassisnummer 132567
–)passer til og med chassisnummer 74729; Lengde: 19 mm
–)passer fra chassisnummer 74730; Lengde: 16 mm
–)passer til og med chassisnummer 74729
–)passer til og med chassisnummer 74449
–)passer chassisnummer 74450–132566
–)passer fra chassisnummer 132567
–)Vänsterstyrd: passer til og med chassisnummer 74449
–)Vänsterstyrd: passer chassisnummer 74450–132566
–)Vänsterstyrd unntatt : passer chassisnummer 74450–132566
–)passer til og med chassisnummer 52789
–)passer fra chassisnummer 52790
–)passer til og med chassisnummer 25342
–)passer fra chassisnummer 25343
–)Alt. nr 430249
–)Alt. nr 430239
–)Lengde: 16 mm
–)Lengde: 22 mm
–)Lengde: 32 mm
–)Alt. nr 430243
–)Alt. nr 461333

Kontroller bilens chassisnummer mot listen ovenfor før bestilling.

Flere merknader fra katalogen (5)

–)3/8-16
–)D1 10
–)D1 13,5
–)ALT 1 L 19
–)ALT 2 L 25

Forkortelser på denne tegningen

Ordliste — Volvos forkortelser

VST: vänsterstyrd
L: liter
EXCL: exklusive

Slik leser du numrene

679688 — Volvos originale artikkelnummer
Alt. nr 264612 — erstatningsnummer
1) — Hva tallene betyr

Numrene nedenfor viser til artikkelnumrene i katalogen.
