Fra Volvos originalkatalog

Katalog

164

Modeller

164

Gruppe · side

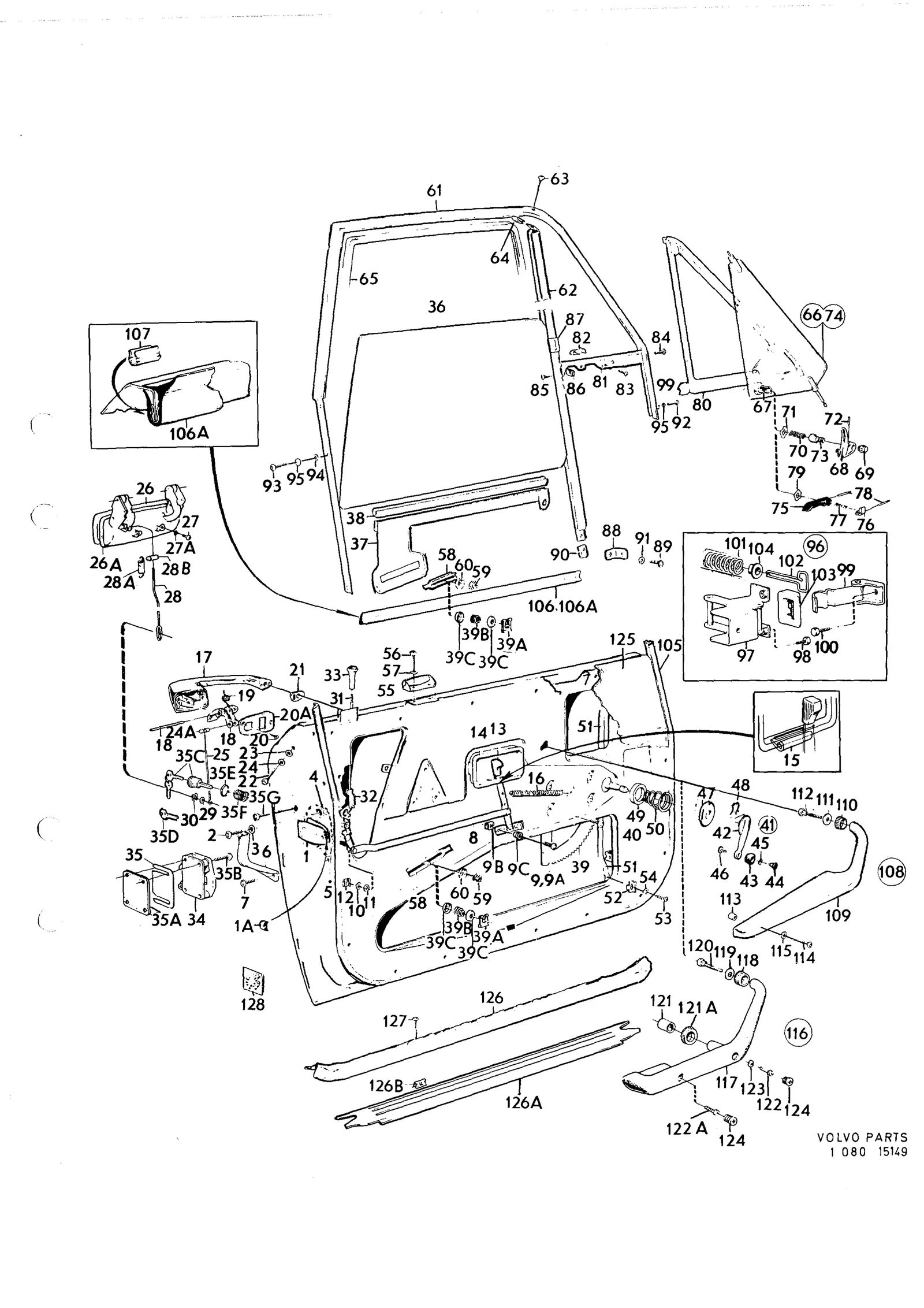

Gruppe 8 · Katalogside 30-38

Hva tallene betyr

–)passer til og med chassisnummer 52789
–)passer fra chassisnummer 52790
–)Alt. nr 666424; passer til og med chassisnummer 52789
–)passer til og med chassisnummer 12199; Erstattes av 684823, 6 × 943926, 6 × 684830, 6 × 676791
–)passer til og med chassisnummer 12199; Erstattes av 684824, 6 × 943926, 6 × 684830, 6 × 676791
–)Alt. nr 684823; passer fra chassisnummer 12200
–)Alt. nr 684824; passer fra chassisnummer 12200
–)passer fra chassisnummer 42710
–)passer til og med chassisnummer 42709
–)passer til og med chassisnummer 777
–)passer til og med chassisnummer 12199
–)passer fra chassisnummer 71738
2)Unntatt USA-utførelse, Canada-utførelse: passer til og med chassisnummer 48450
2)Unntatt USA-utførelse, Canada-utførelse: passer fra chassisnummer 48451
3)Unntatt USA-utførelse, Canada-utførelse: passer til og med chassisnummer 48450
–)Unntatt USA-utførelse, Canada-utførelse: passer til og med chassisnummer 48450
3)USA-utførelse, Canada-utførelse: passer til og med chassisnummer 20620
3)Unntatt USA-utførelse, Canada-utførelse: passer fra chassisnummer 48451; USA-utførelse, Canada-utførelse: passer fra chassisnummer 20621
–)USA-utførelse, Canada-utførelse: passer til og med chassisnummer 20620
–)Unntatt USA-utførelse, Canada-utførelse: passer fra chassisnummer 48451; USA-utførelse, Canada-utførelse: passer fra chassisnummer 20621
–)passer fra chassisnummer 12200
–)passer til og med chassisnummer 32399
–)passer fra chassisnummer 32400
–)passer chassisnummer 52790–67877
–)passer fra chassisnummer 67878
–)passer til og med chassisnummer 67877
–)passer til og med chassisnummer 56926
–)Alt. nr 675487
–)Alt. nr 675488
3)Standardutförande; Alt. nr 679493
3)Standardutförande; Alt. nr 679494
–)Alt. nr 688495
2)USA-utførelse · Canada-utførelse; Alt. nr 680239
2)USA-utførelse · Canada-utførelse; Alt. nr 680240
–)Alt. nr 677939
–)Alt. nr 681875
–)Alt. nr 681876
–)Tidigare utförande
–)Alt. nr 678127

Kontroller bilens chassisnummer mot listen ovenfor før bestilling.

Flere merknader fra katalogen (14)

–)ERS AV 1ST 1203315-5, 1ST 946418-1, 1ST 958246-1, 1ST 1203311-4
–)EXCL SPEC UTF FRANCE
–)SPEC UTF FRANCE
2)Ofärgat glas. Clear glass. Verre non coloré.
3)SPEC UTF 6138
24)2 X 375
25)2 X 375
–)CH -42709. ERS AV 1ST 687893-8, 1ST 687894-6.
–)CH -71737. 2 X 2100.
–)CH 71738-. 2 X 1300.
–)CH -12199. 2 X 500 (670810-1)
–)TID UTF, L25
–)SEN UTF, L19
–)SE INNERKLÄDSEL SEE UPHOLSTERY

Forkortelser på denne tegningen

Ordliste — Volvos forkortelser

STD: standardutförande
USA: USA-utførelse
CAN: Canada-utførelse
TID UTF: tidigare utförande
SEN UTF: senare utförande

Slik leser du numrene

675700 — Volvos originale artikkelnummer
Alt. nr 264612 — erstatningsnummer
1) — Hva tallene betyr

Numrene nedenfor viser til artikkelnumrene i katalogen.

154 deler · 96 i sortiment
