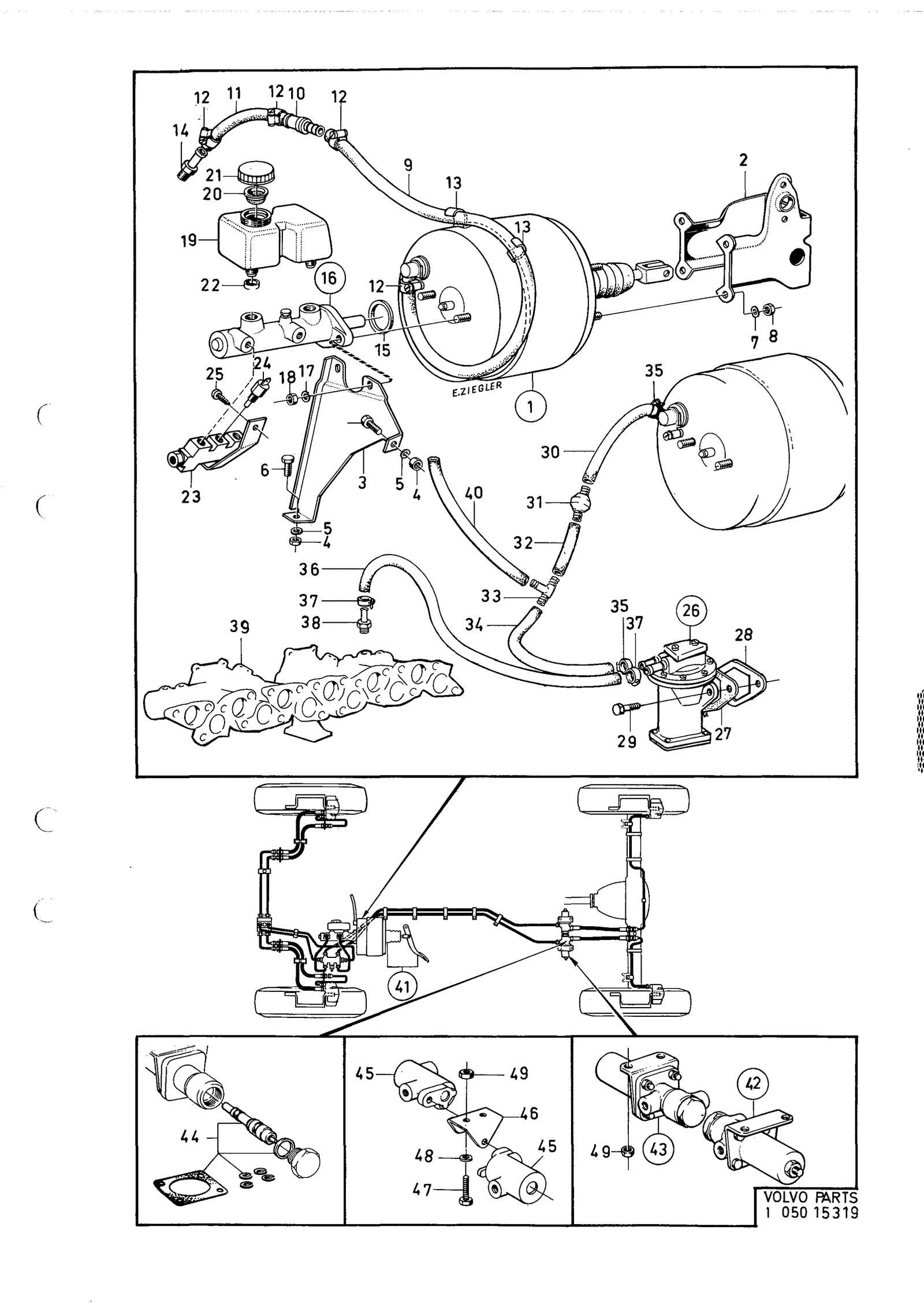

Komplette enheter til Volvo 164

Bremser · Volvo 164 · Komplette enheter · 5 · side 16

Klikk på et tall for å se artiklene

49 posisjoner · 26 i sortiment

49 deler · 26 i sortiment

Antall per bil: 1

1 Comps. page 34 , 2-H19

2 Bracket

Merknad: Se side 38 · 2-H23

Antall per bil: høyrestyrt 1

Antall per bil: høyrestyrt 2

1,00 krinkl. mva

Antall per bil: høyrestyrt 2

3,00 krinkl. mva

Antall per bil: høyrestyrt 2

2,00 krinkl. mva

Antall per bil: 4

3,00 krinkl. mva

Antall per bil: 4

Antall per bil: 890

Chassisnummer:

–132566

9 Rubber hose

Passer: B30E · passer til og med chassisnummer 132566

219,00 krinkl. mva

Antall per bil: 1

Chassisnummer:

–132566

Antall per bil: 100

Chassisnummer:

–132566

11 Rubber hose

Passer: B30E · passer til og med chassisnummer 132566

Antall per bil: 4

Chassisnummer:

–132566

Antall per bil: 1

Chassisnummer:

–132566

139,00 krinkl. mva

Antall per bil: 1

Chassisnummer:

–132566

20,00 krinkl. mva

inngår i reparasjonssett

Antall per bil: 1

1 299,00 krinkl. mva

Antall per bil: 1

Chassisnummer:

–79021

1 299,00 krinkl. mva

Inngår i sett

Antall per bil: 1

Chassisnummer:

79022–

16 Comps. page 32 , 2-H17

1,00 krinkl. mva

Antall per bil: 2

1,00 krinkl. mva

Antall per bil: 2

629,00 krinkl. mva

Antall per bil: 1

19 Container— selges ikke separat

159,00 krinkl. mva

Inngår i: Bromsvätskebehållare

Antall per bil: 1

209,00 krinkl. mva

Inngår i sett

Inngår i: Bromsvätskebehållare

Antall per bil: 1

58,00 krinkl. mva

Inngår i sett

Antall per bil: 2

Antall per bil: 1

26,00 krinkl. mva

Antall per bil: venstrestyrt 1

Antall per bil: 1

Chassisnummer:

132567–

26 Comps. page 36 , 2-H21

Antall per bil: 2

Chassisnummer:

132567–

Antall per bil: 1

Chassisnummer:

132567–

5,00 krinkl. mva

Antall per bil: 2

Chassisnummer:

132567–

129,00 krinkl. mva

Antall per bil: 110

Chassisnummer:

132567–

219,00 krinkl. mva

Antall per bil: 1

Chassisnummer:

132567–

129,00 krinkl. mva

Antall per bil: 60MM

Chassisnummer:

132567–

Antall per bil: 1

Chassisnummer:

132567–

129,00 krinkl. mva

Antall per bil: 370

Chassisnummer:

132567–

Antall per bil: 2

Chassisnummer:

132567–

Antall per bil: 815

Chassisnummer:

132567–

Antall per bil: 2

Chassisnummer:

132567–

38 Nipple

Merknad: SE POS 14

39 Induction manifold

Merknad: Se gruppe 2A (Cylinderlockspackningar och tillhörande tätningsringar) · Vevrörelse · Cylinderlock · +5 flere

40 Rubber hose

Merknad: Se gruppe 9 (Varningssystem för säkerhetsbälte) · Värmeanläggning, CH 2845-74449. · Säkerhetsbälten, baksäte, SBUR. · +18 flere

41 Brakepedal with install-ation components

Merknad: Se side 38 · 2-H23

Antall per bil: 1

Chassisnummer:

–12199

189,00 krinkl. mva

Antall per bil: 1

Chassisnummer:

12200–74449

Antall per bil: 1

Chassisnummer:

–12199

189,00 krinkl. mva

Antall per bil: 1

Chassisnummer:

12200–74449

189,00 krinkl. mva

Inngår i: Bromsventil, H

Antall per bil: 1

Antall per bil: 2

Chassisnummer:

74450–132566

Antall per bil: 2

Chassisnummer:

132567–

Antall per bil: 1

Chassisnummer:

74450–132566

Antall per bil: 1

Chassisnummer:

132567–

3,00 krinkl. mva

Antall per bil: 2

Chassisnummer:

74450–132566

Antall per bil: 2

Chassisnummer:

132567–

2,00 krinkl. mva

Antall per bil: 2

Chassisnummer:

74450–

4,00 krinkl. mva

Antall per bil

CH -74449.4
CH 74450-132566.2

Chassisnummer:

–74449

4,00 krinkl. mva

Antall per bil: 2

Chassisnummer:

132567–

Huvudbromscylinder med behållare Volvo 1800, 140, 164 (endast Amazon B20 högerstyrd)
Volvo OE-nr6737661 299,00 kr
- 667360 Lock bromsvätskebehållare till Volvo Amazon, Amazon Kombi, 1961 × 1
- 673766 Huvudcylinder Broms till Volvo Amazon, 1800, 164, B20 × 1
- 673767 Bromsvätskebehållare till Volvo 1800 1970-73, Amazon, 140, 164 × 1
Huvudcylinder Broms till Volvo Amazon 1969-70, 140 med behållare
Volvo OE-nr1212406939,00 kr
- 667360 Lock bromsvätskebehållare till Volvo Amazon, Amazon Kombi, 1961 × 1
- 1212406 Huvudcylinder broms till Volvo Amazon 1969-70, 140, B20 × 1
- 673767 Bromsvätskebehållare till Volvo 1800 1970-73, Amazon, 140, 164 × 1
- 678237 Genomföring Huvudcylinder-behållare 2-Krets gummi till Volvo 140, 164 × 1

Slik leser du sprengskissen

Posisjonsnavnene er Volvos egne katalogbetegnelser og står på svensk — det er ordrett det reservedelskatalogen trykker. Gå etter posisjonsnummeret i tegningen og OE-nummeret i raden; de er de samme uansett språk.
Gruppnumrene følger Volvos delekatalog: 2 Motor, 3 Elsystem, 4 Kraftoverføring, 5 Bremser, 6 Hjuloppheng/styring, 8 Karosseri og innredning, 9 Øvrig utstyr. Gruppe 7 (Fjæring og hjul) finnes i flere kataloger, men mangler i Amazon-, 1800- og 164-katalogene.
Typekodene angir karosserivariant, for eksempel på Amazon: P 120 (4-dørs), P 130 (2-dørs), P 220 (stasjonsvogn) — karosseri er tilpasning, ikke motor.
Sidenummeret gjelder innenfor gruppen — side 3 i gruppe 8a er en annen side enn side 3 i gruppe 2a.
"I sortiment" betyr at vi kan levere posisjonen akkurat nå. En grå posisjon finnes i katalogen, men ikke hos oss.
Motorfaktaene (f.eks. B18 · 1961–1968 · 1 778 cm³) angir motorfamiliens produksjonsår og slagvolum ifølge volvoclub.org.uk — det er ikke tilpasning for din bil. Kontroller alltid mot chassisnummeret.

Se deler i butikken: Volvo 164 bromsservo · Huvudbromscylinder volvo 164

Fra Volvos originalkatalog

Katalog: 164
Modeller: 164
Gruppe · side: Gruppe 5 · Katalogside 16

Hva tallene betyr

–)Alt. nr 493211; B30A: passer til og med chassisnummer 132566
–)B30E: passer til og med chassisnummer 132566
–)passer til og med chassisnummer 132566
–)B30A: passer til og med chassisnummer 132566
–)15/16"; passer til og med chassisnummer 79021; Erstattes av 673766
–)7/8"; passer fra chassisnummer 79022
–)passer fra chassisnummer 132567
–)passer til og med chassisnummer 12199
–)passer chassisnummer 12200–74449
–)passer chassisnummer 74450–132566
–)passer fra chassisnummer 74450
–)passer til og med chassisnummer 74449
–)Erstattes av 1221465
–)Se gruppe 2A
–)Se gruppe 9

Kontroller bilens chassisnummer mot listen ovenfor før bestilling.

Flere merknader fra katalogen (2)

–)SE SIDA 38, 2-H23
–)SE POS 14

Forkortelser på denne tegningen

Ordliste — Volvos forkortelser

B30A: 3,0 l 6-cyl förgasare (164)
B30E: 3,0 l 6-cyl insprutning (164E)
S: inngår i reparasjonssett

Slik leser du numrene

678920 — Volvos originale artikkelnummer
Alt. nr 264612 — erstatningsnummer
1) — Hva tallene betyr

Numrene nedenfor viser til artikkelnumrene i katalogen.
