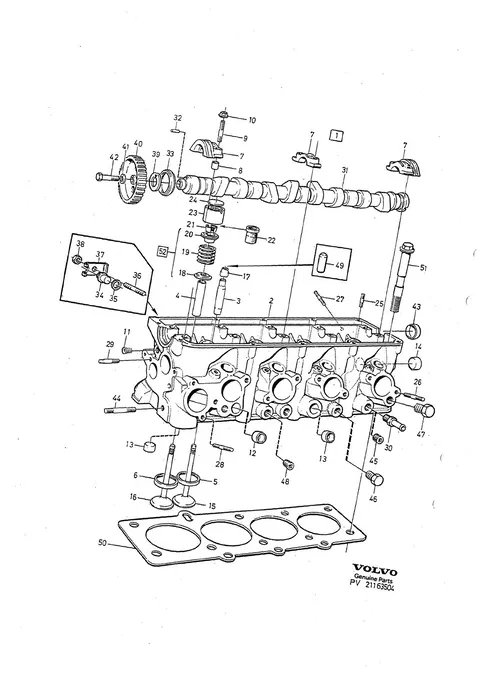

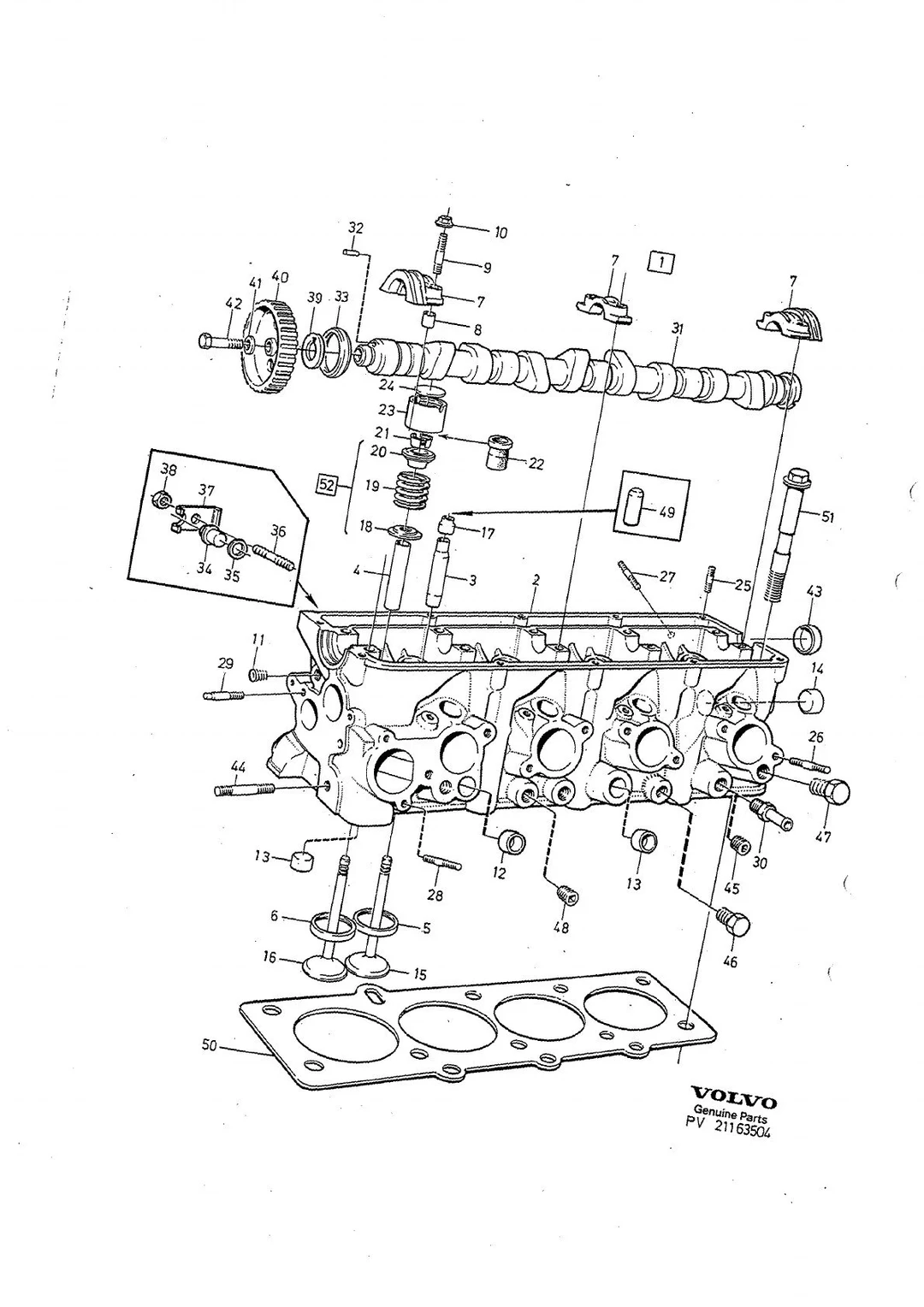

Topplokk til Volvo 240 1988- — Sprengskisse

1. •B200K (1277718) 1289214,1289216, 1289217
2. •B200K (1277677) 1289218-1289221
3. •B200E (1277719) erstattet av 1 stk 1277721-5
4. •B230E erstattet av 1 stk 5003529-4 1289226,1289227
5. •B230E (1277681) 1289228,1289229
6. •Std. ytre diameter 13.5mm
7. •Std., ytterdiameter 46.0mm (1357651)
8. •Std., ytterdiameter 38.0mm (1266419)
9. •Std. ytre diameter 17.5mm
10. •Std. ytre diameter 21.0mm
11. •Overdimensjon, utvendig diameter 25.0 mm
12. •Std. ytre diameter 29.0mm
13. •Eksklusive 8200/230F
14. •Eksklusive B200/230F
15. •Tykkelse 3.30 mm
16. •Tykkelse 3.35 mm
17. •Tykkelse 3.40 mm
18. •Tykkelse 3.45 mm
19. •Tykkelse 3.50 mm
20. •Tykkelse 3.55 mm
21. •Tykkelse 3.60 mm
22. •Tykkelse 3.65 mm
23. •Tykkelse 3.70 mm
24. •Tykkelse 3.75 mm
25. •Tykkelse 3.80 mm
26. •Tykkelse 3.85 mm
27. •Tykkelse 3.90 mm
28. •Tykkelse 3.95 mm
29. •Tykkelse 4.00 mm
30. •Tykkelse 4.05 mm
31. •Tykkelse 4.10 mm
32. •Tykkelse 4.15 mm
33. •Tykkelse 4.20 mm
34. •Tykkelse 4.25 mm
35. •Tykkelse 4.30 mm
36. •Tykkelse 4.35 mm
37. •Tykkelse 4.40 mm
38. •Tykkelse 4.45 mm
39. •Tykkelse 4.50 mm
40. •Tykkelse 3.50-4.15 mm
41. •Eksklusive B200K
42. •Merket Y B200K 1289218-1289221
43. •Merket L B200K 1289216,1289217
44. •Merket A B200E
45. •Merket M, B200F
46. •Merket A B230E 1289226,1289227
47. •Merket V
48. •B230E 1289228,1289229 merket M
49. •B230F, B230FD merket T
50. •Alternativ. 3/8"
51. •Alternativ. M12
52. •Alternativ. M14
53. •(5) B200/230F, B230FD

Ordliste — Volvos forkortelser

STD

standardutførelse

O.DIA

utvendig diameter

O.S

overstørrelse

THK

tykkelse

EU

bytteenhet

SP

erstattet artikkel

NS

lagerføres ikke som reservedel

OP

utgått av sortimentet

• 5003553 — Volvos originale artikkelnummer
• Alt. nr 264612 — erstatningsnummer
• 1) — Hva tallene betyr
• NS — Føres ikke på lager

Numrene nedenfor viser til artikkelnumrene i katalogen.
