Hovedsylinder til Volvo 240/260 1975-1978

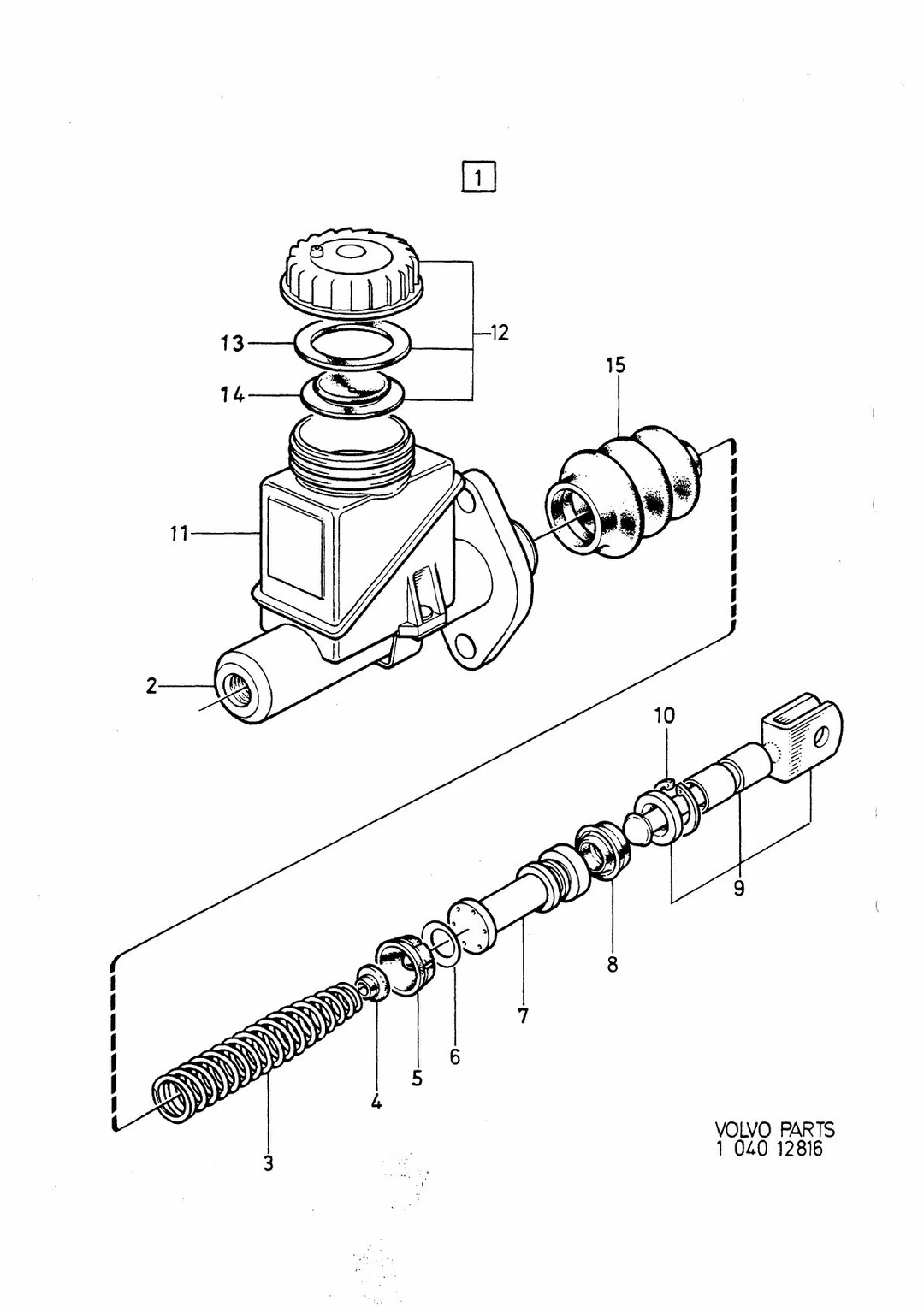

Clutch · Volvo 240 / 260 1978 · HOVEDSYLINDER · 41 · side 681

Klikk på et tall for å se artiklene

21 posisjoner · 9 i sortiment

21 deler · 9 i sortiment

Antall per bil: 1

2 Gehäuse— lagerføres ikke som reservedel

utgått av sortimentet

Antall per bil: 1

utgått av sortimentet

Antall per bil: 1

5 Dichtung— lagerføres ikke som reservedel

6 Scheibe— inngår i sett + NS

569,00 krinkl. mva

Antall per bil: 1

8 Dichtung— lagerføres ikke som reservedel

Inngår i: Huvudcylinder

Antall per bil: 1

Inngår i: Huvudcylinder

Antall per bil: 1

11 Ölvorratsbehälter— lagerføres ikke som reservedel

169,00 krinkl. mva

Inngår i: Huvudcylinder

Antall per bil: 1

13 Dichtung— lagerføres ikke som reservedel

14 Dichtung— lagerføres ikke som reservedel

15 Gummimantel— inngår i sett + NS

509,00 krinkl. mva

Antall per bil: 1

51,00 krinkl. mva

Antall per bil: 1

43,00 krinkl. mva

Antall per bil: 1

56,00 krinkl. mva

Antall per bil: 1

Chassisnummer:

242 (2-dørs): –99679

244 (4-dørs): –174909

245 (stasjonsvogn): –115349

56,00 krinkl. mva

Antall per bil: 1

Chassisnummer:

242 (2-dørs): 99680–

244 (4-dørs): 174910–

245 (stasjonsvogn): 115350–

339,00 krinkl. mva

Inngår i sett

Antall per bil: 1

549,00 krinkl. mva

inngår i sett

Antall per bil: 1

619,00 krinkl. mva

Antall per bil: 1

Chassisnummer:

242 (2-dørs): –99679

244 (4-dørs): –174909

245 (stasjonsvogn): –115349

249,00 krinkl. mva

Antall per bil: 1

119,00 krinkl. mva

Antall per bil: 1

Chassisnummer:

242 (2-dørs): –99679

244 (4-dørs): –174909

245 (stasjonsvogn): –115349

3,00 krinkl. mva

Antall per bil: 4

Chassisnummer:

242 (2-dørs): –99679

244 (4-dørs): –174909

245 (stasjonsvogn): –115349

Antall per bil: 1

Utløserlager for Volvo B30
Volvo OE-nr678985839,00 kr
- 380569 Urtrampningslager B18, B20, B21, B23, B200, B230 -84 × 1

Slik leser du sprengskissen

Posisjonsnavnene er Volvos egne katalogbetegnelser og står på svensk — det er ordrett det reservedelskatalogen trykker. Gå etter posisjonsnummeret i tegningen og OE-nummeret i raden; de er de samme uansett språk.
Gruppnumrene følger Volvos delekatalog: 2 Motor, 3 Elsystem, 4 Kraftoverføring, 5 Bremser, 6 Hjuloppheng/styring, 8 Karosseri og innredning, 9 Øvrig utstyr. Gruppe 7 (Fjæring og hjul) finnes i flere kataloger, men mangler i Amazon-, 1800- og 164-katalogene.
Typekodene angir karosserivariant, for eksempel på Amazon: P 120 (4-dørs), P 130 (2-dørs), P 220 (stasjonsvogn) — karosseri er tilpasning, ikke motor.
Sidenummeret gjelder innenfor gruppen — side 3 i gruppe 8a er en annen side enn side 3 i gruppe 2a.
"I sortiment" betyr at vi kan levere posisjonen akkurat nå. En grå posisjon finnes i katalogen, men ikke hos oss.
Motorfaktaene (f.eks. B18 · 1961–1968 · 1 778 cm³) angir motorfamiliens produksjonsår og slagvolum ifølge volvoclub.org.uk — det er ikke tilpasning for din bil. Kontroller alltid mot chassisnummeret.

Samme KA-nummer finnes også i: 240 1988 · 240 / 260 1979–84 · 240 / 260 1985–87

Fra Volvos originalkatalog

Katalog: 240 / 260 1978
Modeller: 240-260 Series -1978
Gruppe · side: Gruppe 41 · Katalogside 681

Hva tallene betyr

–)Erstattes av 1272251, 1272247, 1272248, 273696
–)Se gruppe 41, side 697
–)M40 · M41
3)M45 · M46
4)M45 · M46
3)M40 · M41
–)Alt. nr 381298; M45 · M46
–)Alt. nr 273633; B19 · B20 · B21; Se gruppe 41, side 695

Kontroller bilens chassisnummer mot listen ovenfor før bestilling.

Flere merknader fra katalogen (2)

1)(380569) A 36.5 mm
2)A 43.0 mm

Forkortelser på denne tegningen

Ordliste — Volvos forkortelser

SP: erstattet artikkel
NS: lagerføres ikke som reservedel
OP: utgått av sortimentet
KN: inngår i sett + NS
IK: inngår i sett

Slik leser du numrene

1229929 — Volvos originale artikkelnummer
Alt. nr 264612 — erstatningsnummer
1) — Hva tallene betyr
NS — Føres ikke på lager

Numrene nedenfor viser til artikkelnumrene i katalogen.
