Numrene nedenfor viser til artikkelnumrene i katalogen.

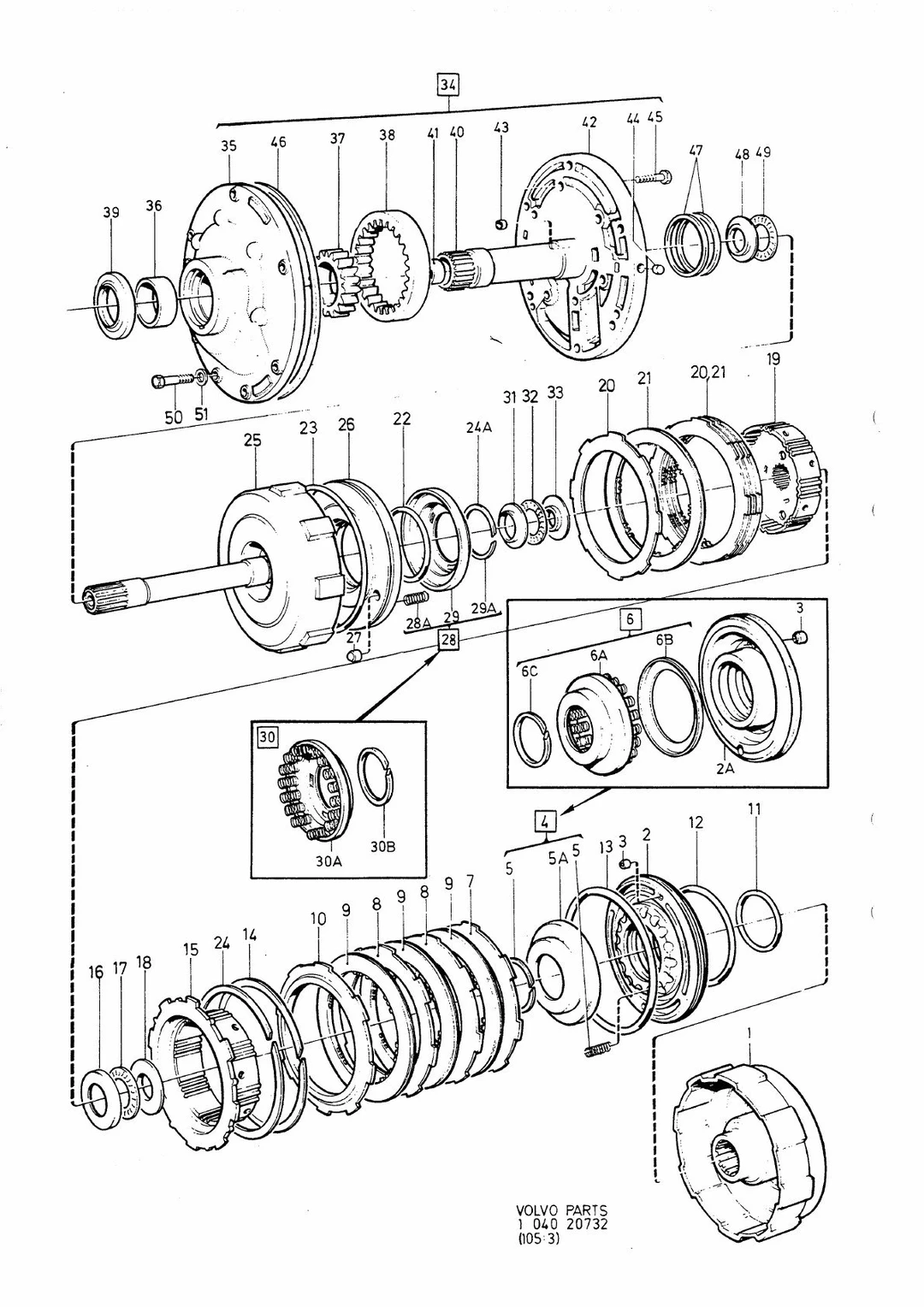

Slik leser du sprengskissen
Posisjonsnavnene kommer fra Volvos originalkatalog — det er reservedelskatalogens egne betegnelser. Gå etter posisjonsnummeret i tegningen og OE-nummeret i raden; de er de samme uansett språk.
Gruppnumrene følger Volvos delekatalog: 2 Motor, 3 Elsystem, 4 Kraftoverføring, 5 Bremser, 6 Hjuloppheng/styring, 8 Karosseri og innredning, 9 Øvrig utstyr. Gruppe 7 (Fjæring og hjul) finnes i flere kataloger, men mangler i Amazon-, 1800- og 164-katalogene.
Typekodene angir karosserivariant, for eksempel på Amazon: P 120 (4-dørs), P 130 (2-dørs), P 220 (stasjonsvogn) — karosseri er tilpasning, ikke motor.
Sidenummeret gjelder innenfor gruppen — side 3 i gruppe 8a er en annen side enn side 3 i gruppe 2a.
"I sortiment" betyr at vi kan levere posisjonen akkurat nå. En grå posisjon har vi ennå ikke koblet til noen artikkel – kontakt oss hvis du leter etter delen.
Motorfaktaene (f.eks. B18 · 1961–1968 · 1 778 cm³) angir motorfamiliens produksjonsår og slagvolum ifølge Volvo Owners Club (volvoclub.org.uk) — det er ikke tilpasning for din bil. Kontroller alltid mot chassisnummeret.
48 posisjoner · 11 i sortiment
Zoom 100%
48 deler · 11 i sortiment
1-1
erstattet artikkel5003562
Antall per bil: 1
1-2
erstattet artikkel5003562
Antall per bil: 1
1-3
bytteenhet
Antall per bil: 1
1-6
Antall per bil: 1
1-7
utgått av sortimentet
Antall per bil: 1
1-8
Antall per bil: 1
2 Ventilhus nedre— lagerføres ikke som reservedel
2 Ventilhus nedre— lagerføres ikke som reservedel
Merknad:Girkasse merket 100 NO-804
2 Ventilhus nedre— lagerføres ikke som reservedel
Merknad:Girkasse merket 100 NO-8049
Inngår i: Kontrollsystem
Antall per bil: 1
79,00 krinkl. mva
1
inngår i sett
Inngår i: Kontrollsystem
Antall per bil: 1
5 Holder— lagerføres ikke som reservedel
5 Holder— lagerføres ikke som reservedel
6 Primærreguleringsventil— lagerføres ikke som reservedel
6 Primærreguleringsventil— lagerføres ikke som reservedel
93,00 krinkl. mva
1
7-2
inngår i sett
Antall per bil: 1
7-1
inngår i sett
Antall per bil: 1
8 Stempel— lagerføres ikke som reservedel
8 Stempel— lagerføres ikke som reservedel
9 Bøssing— lagerføres ikke som reservedel
9 Bøssing— lagerføres ikke som reservedel
10 Holder— lagerføres ikke som reservedel
11 Ventil 2-1— lagerføres ikke som reservedel
11 Ventil 2-1— lagerføres ikke som reservedel
11 Ventil 2-1— lagerføres ikke som reservedel
12 Styreventil— lagerføres ikke som reservedel
78,00 krinkl. mva
1
inngår i sett
Inngår i: Kontrollsystem
Antall per bil: 1
14 Dekkplate— lagerføres ikke som reservedel
2,00 krinkl. mva
1
Inngår i: Kontrollsystem
Antall per bil: 2
1,00 krinkl. mva
1
Inngår i: Kontrollsystem
Antall per bil: 2
39,00 krinkl. mva
1
17-3
inngår i sett
Antall per bil: 1
17-1
Antall per bil: 1
18 Skifteventil 1-2— lagerføres ikke som reservedel
Merknad:Alternativ
18a Skifteventil 1-2— lagerføres ikke som reservedel
Merknad:Alternativ
18a Skifteventil 1-2— lagerføres ikke som reservedel
19 Plugg— lagerføres ikke som reservedel
19 Plugg— lagerføres ikke som reservedel
20 Holder— lagerføres ikke som reservedel
21 Overløpsventil— lagerføres ikke som reservedel
21 Overløpsventil— lagerføres ikke som reservedel
22-1
inngår i sett
Antall per bil: 1
22-2
inngår i sett
Antall per bil: 1
23-1
Antall per bil: 4 · 1
23-2
Antall per bil
(1239572) 7/32" girkasse merket med4
100 NO-804 (1239572) 7/32" girkasse merket med 100 NO-80495
24-1
inngår i sett
Antall per bil: 1
24-2
inngår i sett
Antall per bil: 1
25 Pakning— inngår i sett + NS
25 Pakning— inngår i sett + NS
26 Fordelingsplate— lagerføres ikke som reservedel
26 Fordelingsplate— lagerføres ikke som reservedel
27 Pakning— inngår i sett + NS
27 Pakning— inngår i sett + NS
Inngår i: Kontrollsystem
Antall per bil: 1
29 Ventilhus øvre, bak— lagerføres ikke som reservedel
29 Ventilhus øvre, bak— lagerføres ikke som reservedel
Merknad:Girkasse merket 100 NO-804
29 Ventilhus øvre, bak— lagerføres ikke som reservedel
Merknad:Girkasse merket 100 NO-8049
30 Sperreventil— lagerføres ikke som reservedel
30 Sperreventil— lagerføres ikke som reservedel
31-1
inngår i sett
Antall per bil: 1
31-2
inngår i sett
Antall per bil: 1
32 Holder— lagerføres ikke som reservedel
33 Modulatorventil MAN. 3-2— lagerføres ikke som reservedel
33 Modulatorventil MAN. 3-2— lagerføres ikke som reservedel
34-1
inngår i sett
Antall per bil: 1
34-2
inngår i sett
Antall per bil: 1
35 Styreventil— lagerføres ikke som reservedel
35 Styreventil— lagerføres ikke som reservedel
78,00 krinkl. mva
1
36-2
inngår i sett
Antall per bil: 1
36-1
inngår i sett
Antall per bil: 1
37 Modulatorventil— lagerføres ikke som reservedel
37 Modulatorventil— lagerføres ikke som reservedel
inngår i sett
Inngår i: Kontrollsystem
Antall per bil: 1
39 Modulatorventil MAN. 2-1— lagerføres ikke som reservedel
39 Modulatorventil MAN. 2-1— lagerføres ikke som reservedel
78,00 krinkl. mva
1
40-3
inngår i sett
Antall per bil: 1
40-1
inngår i sett
Antall per bil: 1
40-2
Antall per bil: 1
41 Dekkplate— lagerføres ikke som reservedel
41 Dekkplate— lagerføres ikke som reservedel
2,00 krinkl. mva
1
Inngår i: Kontrollsystem
Antall per bil: 2
1,00 krinkl. mva
1
Inngår i: Kontrollsystem
Antall per bil: 2
44 Ventil MAN. 3-2— lagerføres ikke som reservedel
44 Ventil MAN. 3-2— lagerføres ikke som reservedel
