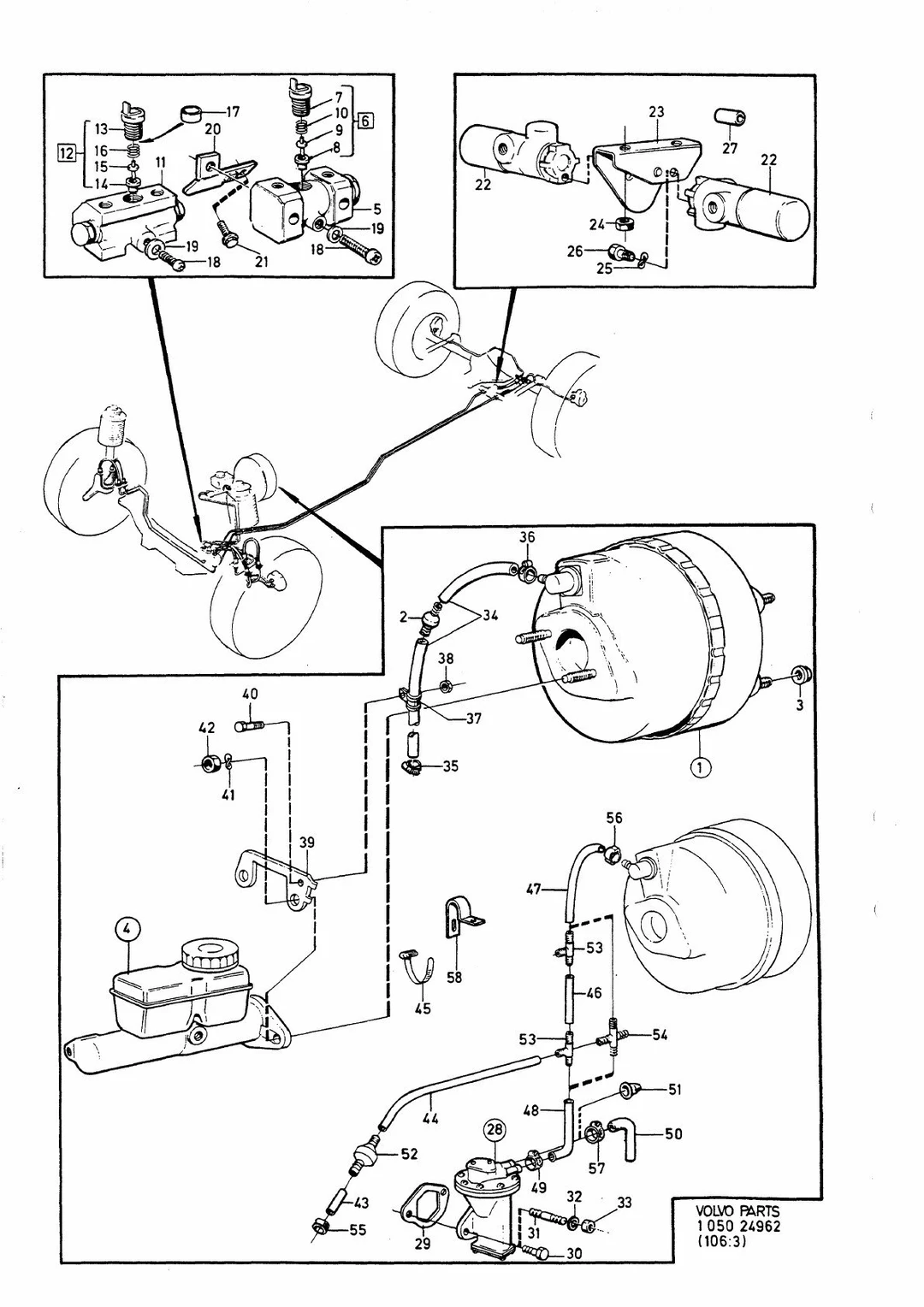

Hovedsylinder servosylinder vakuumpumpe til Volvo 240/260 1975-1978

Vakuumhydraulisk bremsesystem · Volvo 240 / 260 1978 · HOVEDSYLINDER SERVOSYLINDER VAKUUMPUMPE

Klikk på et tall for å se artiklene

58 posisjoner · 28 i sortiment

58 deler · 28 i sortiment

219,00 krinkl. mva

Antall per bil: 1

4,00 krinkl. mva

Antall per bil: 4

Chassisnummer:

242 (2-dørs): –122894

244 (4-dørs): –274964

245 (stasjonsvogn): –163834

262 (2-dørs): –2659

264 (4-dørs): –46514

265 (stasjonsvogn): –10919

Chassisnummer:

242 (2-dørs): 122895–

244 (4-dørs): 274965–

245 (stasjonsvogn): 163835–

262 (2-dørs): 2660–

264 (4-dørs): 46515–

265 (stasjonsvogn): 10920–

Chassisnummer:

–115349

519,00 krinkl. mva

Inngår i: Varningsventil

Antall per bil: 1

519,00 krinkl. mva

Inngår i: Kontaktsats

Antall per bil: 1

8 Buchse— lagerføres ikke som reservedel

Merknad: Se gruppe 52, side 935 · Alt. nr 1228672

9 Stift— lagerføres ikke som reservedel

Merknad: Alt. nr 1228671

10 Feder— lagerføres ikke som reservedel

Merknad: Alt. nr 1228674

Antall per bil: 1

519,00 krinkl. mva

Inngår i: Varningsventil

Antall per bil: 1

519,00 krinkl. mva

Inngår i: Kontaktsats

Antall per bil: 1

utgått av sortimentet

Inngår i: Kontaktsats

Antall per bil: 1

15 Stift— lagerføres ikke som reservedel

Merknad: Alt. nr 1228671

16 Feder— lagerføres ikke som reservedel

Merknad: Alt. nr 1228674

44,00 krinkl. mva

Inngår i: Kontaktsats

Antall per bil: 1

1,00 krinkl. mva

Antall per bil: 1

Chassisnummer:

242 (2-dørs): 122895–

244 (4-dørs): 274965–

245 (stasjonsvogn): 163835–

262 (2-dørs): 2660–

264 (4-dørs): 46515–

265 (stasjonsvogn): 10920–

Antall per bil: 1

Chassisnummer:

242 (2-dørs): 122895–

244 (4-dørs): 274965–

245 (stasjonsvogn): 163835–

262 (2-dørs): 2660–

264 (4-dørs): 46515–

265 (stasjonsvogn): 10920–

Antall per bil: 2

Chassisnummer:

242 (2-dørs): –53864

244 (4-dørs): –82979

Antall per bil: 1

4,00 krinkl. mva

Antall per bil: 2

3,00 krinkl. mva

Antall per bil: 2

Antall per bil: 1

Chassisnummer:

242 (2-dørs): –122894

244 (4-dørs): –274964

245 (stasjonsvogn): –163834

262 (2-dørs): –2659

264 (4-dørs): –46514

265 (stasjonsvogn): –10919

Antall per bil: 1

Chassisnummer:

242 (2-dørs): –122894

244 (4-dørs): –274964

245 (stasjonsvogn): –163834

262 (2-dørs): –2659

264 (4-dørs): –46514

265 (stasjonsvogn): –10919

28 SEE 52-933

Antall per bil: 1

Chassisnummer:

242 (2-dørs): –122894

244 (4-dørs): –274964

245 (stasjonsvogn): –163834

262 (2-dørs): –2659

264 (4-dørs): –46514

265 (stasjonsvogn): –10919

Antall per bil: 1

4,00 krinkl. mva

Antall per bil: 2

14,00 krinkl. mva

Antall per bil: 2

Chassisnummer:

–99679 · –174909 · –115349

Antall per bil: 2

Chassisnummer:

242 (2-dørs): 99680–122894

244 (4-dørs): 174910–274964

245 (stasjonsvogn): 115350–163834

262 (2-dørs): 2430–2659

264 (4-dørs): 34470–46514

265 (stasjonsvogn): 8115–10919

17,00 krinkl. mva

Antall per bil: 1

2,00 krinkl. mva

Antall per bil

7) B20F. B21F.2
7) B27F.4

Chassisnummer:

242 (2-dørs): –122894

244 (4-dørs): –274964

245 (stasjonsvogn): –163834

262 (2-dørs): –2659

264 (4-dørs): –46514

265 (stasjonsvogn): –10919

Antall per bil: 2

Chassisnummer:

–174909 · –115349

1,00 krinkl. mva

Antall per bil: 4

129,00 krinkl. mva

Antall per bil: nødvendig antall/lengde

Antall per bil: 1

31,50 krinkl. mva

Antall per bil: 1

37,00 krinkl. mva

Antall per bil: 1

Chassisnummer:

242 (2-dørs): 122895–

244 (4-dørs): 274965–

245 (stasjonsvogn): 163835–

262 (2-dørs): 2660–

264 (4-dørs): 46515–

265 (stasjonsvogn): 10920–

2,00 krinkl. mva

Antall per bil: 1

Chassisnummer:

242 (2-dørs): 122895–

244 (4-dørs): 274965–

245 (stasjonsvogn): 163835–

262 (2-dørs): 2660–

264 (4-dørs): 46515–

265 (stasjonsvogn): 10920–

Antall per bil: 1

Chassisnummer:

242 (2-dørs): 122895–

244 (4-dørs): 274965–

245 (stasjonsvogn): 163835–

262 (2-dørs): 2660–

264 (4-dørs): 46515–

265 (stasjonsvogn): 10920–

2,00 krinkl. mva

Antall per bil: 1

Antall per bil: 2

2,00 krinkl. mva

Antall per bil: 2

1,00 krinkl. mva

Antall per bil: 2

129,00 krinkl. mva

Antall per bil: nødvendig antall/lengde

Chassisnummer:

242 (2-dørs): –99679 · –99679 · 99680–122894

244 (4-dørs): –174909 · –174909 · 174910–274964

245 (stasjonsvogn): –115349 · –115349 · 115350–163834

262 (2-dørs): –2429 · –2429 · 2430–2659

264 (4-dørs): –34469 · –34469 · 34470–46514

265 (stasjonsvogn): –8114 · –8114 · 8115–10919

129,00 krinkl. mva

Antall per bil: nødvendig antall/lengde

20,00 krinkl. mva

Antall per bil

B20F. B21F L.H.D, B27 høyrestyrt1
B21F L.H.D, B27F høyrestyrt (948210)x

129,00 krinkl. mva

Antall per bil: nødvendig antall/lengde

129,00 krinkl. mva

Antall per bil: nødvendig antall/lengde

129,00 krinkl. mva

Antall per bil: nødvendig antall/lengde

Antall per bil: 1

Chassisnummer:

–53864 · –82979 · –54709

Antall per bil: 1

Chassisnummer:

242 (2-dørs): 122895–

244 (4-dørs): 274965–

245 (stasjonsvogn): 163835–

262 (2-dørs): 2660–

264 (4-dørs): 46515–

265 (stasjonsvogn): 10920–

219,00 krinkl. mva

Antall per bil: 1

Chassisnummer:

–53864 · –82979 · –54709

Antall per bil: 2

Chassisnummer:

–53864 · –82979 · –54709

Antall per bil: 1

Chassisnummer:

242 (2-dørs): –99679

244 (4-dørs): –174909

245 (stasjonsvogn): –115349

262 (2-dørs): –2429

264 (4-dørs): –34469

265 (stasjonsvogn): –8114

Antall per bil: 1

Chassisnummer:

242 (2-dørs): 99680–122894

244 (4-dørs): 174910–274964

245 (stasjonsvogn): 115350–163834

262 (2-dørs): 2430–2659

264 (4-dørs): 34470–46514

265 (stasjonsvogn): 8115–10919

Antall per bil: 1

31,50 krinkl. mva

Antall per bil: 1

Chassisnummer:

242 (2-dørs): –122894

244 (4-dørs): –274964

245 (stasjonsvogn): –163834

262 (2-dørs): –2659

264 (4-dørs): –46514

265 (stasjonsvogn): –10919

Antall per bil: 1

58 Bremspedal mit Einbauteilen

Merknad: Se gruppe 52, side 931 (BROMSRÖR)

Antall per bil: 2

Chassisnummer:

129197–

Antall per bil: 2

Slik leser du sprengskissen

Posisjonsnavnene er Volvos egne katalogbetegnelser og står på svensk — det er ordrett det reservedelskatalogen trykker. Gå etter posisjonsnummeret i tegningen og OE-nummeret i raden; de er de samme uansett språk.
Gruppnumrene følger Volvos delekatalog: 2 Motor, 3 Elsystem, 4 Kraftoverføring, 5 Bremser, 6 Hjuloppheng/styring, 8 Karosseri og innredning, 9 Øvrig utstyr. Gruppe 7 (Fjæring og hjul) finnes i flere kataloger, men mangler i Amazon-, 1800- og 164-katalogene.
Typekodene angir karosserivariant, for eksempel på Amazon: P 120 (4-dørs), P 130 (2-dørs), P 220 (stasjonsvogn) — karosseri er tilpasning, ikke motor.
Sidenummeret gjelder innenfor gruppen — side 3 i gruppe 8a er en annen side enn side 3 i gruppe 2a.
"I sortiment" betyr at vi kan levere posisjonen akkurat nå. En grå posisjon finnes i katalogen, men ikke hos oss.
Motorfaktaene (f.eks. B18 · 1961–1968 · 1 778 cm³) angir motorfamiliens produksjonsår og slagvolum ifølge volvoclub.org.uk — det er ikke tilpasning for din bil. Kontroller alltid mot chassisnummeret.

Fra Volvos originalkatalog

Katalog: 240 / 260 1978
Modeller: 240-260 Series -1978
Gruppe · side: Gruppe 52

Hva tallene betyr

–)B20F, B27, Venstrestyrt, B19E, B21E, Venstrestyrt, 245 (stasjonsvogn), Varebil: passer til og med chassisnummer 115349; Erstattes av 1330800
–)242 (2-dørs), passer til og med chassisnummer 53864 · 244 (4-dørs), passer til og med chassisnummer 82979
–)242 (2-dørs), passer fra chassisnummer 53865 · 244 (4-dørs), passer fra chassisnummer 82980
–)242 (2-dørs), B21F: passer til og med chassisnummer 99679; 244 (4-dørs), B21F: passer til og med chassisnummer 174909; 245 (stasjonsvogn), B21F: passer til og med chassisnummer 115349
–)242 (2-dørs), B20F: passer til og med chassisnummer 53864; 244 (4-dørs), B20F: passer til og med chassisnummer 82979; 245 (stasjonsvogn), B20F: passer til og med chassisnummer 54709
–)242 (2-dørs), B20F: passer til og med chassisnummer 53864; 244 (4-dørs), B20F: passer til og med chassisnummer 82979; 245 (stasjonsvogn), B20F: passer til og med chassisnummer 54709; B27, Venstrestyrt, M45 · M46
–)M8
–)B20A, B21A, Venstrestyrt, Högerstyrning; Erstattes av 1330799
7)B21F, Venstrestyrt; Erstattes av 1330799
5)B21F, Venstrestyrt; Erstattes av 1330800
8)Erstattes av 1273052
–)Alt. nr 272688
–)Se gruppe 52, side 935; Alt. nr 1228673
–)Se gruppe 52, side 935; Alt. nr 1228672
–)Alt. nr 1228671
–)Alt. nr 1228674
9)Alt. nr 1272196
–)Se gruppe 52, side 935
–)Alt. nr 1228673
5)M6X16
–)Alt. nr 1205900; 245 (stasjonsvogn)
–)262C (coupé)
–)B20F
7)B21F
7)B27F
7)Alt. nr 1218517; B20F · B21F
–)B27F
4)B21F
–)B27F; Lengde: 35 mm
–)B27F; Lengde: 40 mm
7)B20F, B21F
–)Alt. nr 947908
–)Högerstyrning
–)Venstrestyrt
5)B19E, Venstrestyrt · B21E, Venstrestyrt, Högerstyrning · B21F, Venstrestyrt
2)Lengde: 60 mm; B20F · B21F · B27F
5)Lengde: 60 mm; B27F, Venstrestyrt, BW55
–)Lengde: 600 mm; B20F
2)Lengde: 140 mm; B21F
4)Lengde: 60 mm; B21F, Venstrestyrt
4)Lengde: 80 mm; B21F, Högerstyrning
–)Lengde: 60 mm; B27F
–)B20F, B21F, Venstrestyrt · B27, Högerstyrning
–)B21F, Venstrestyrt · B27F, Högerstyrning; Alt. nr 948210
–)Lengde: 60 mm; B20F
–)B20F · B21F · B27F
7)B21F · B27F
5)Alt. nr 1218716; B27F, Högerstyrning, B27F, Venstrestyrt, BW55
5)B27F, Venstrestyrt, BW55
2)B21F · B27F
4)B21F · B27F
–)B20F, Högerstyrning
–)B20F, Venstrestyrt
7)B20F · B21F · B27F
5)B27F, BW55
–)Se gruppe 52, side 931

Kontroller bilens chassisnummer mot listen ovenfor før bestilling.

Flere merknader fra katalogen (10)

6)Tillfälligt utförande.
5)242 CH-122895-, 244 CH 274965-, 245 CH 163835-, 262 CH 2660-, 264 CH 46515-, 265 CH 10920-.
10)245 B19A, B21A, E
5)B27F BW55 (USA) FED EXC (CDN). (J), CALIFORNIA
5)B27F BW55 (USA). (10589) 242 B21F CH- 99679, 244 B21F CH-174909, 245 B21F CH-115349
–)ALTER 1
–)ALTER 2
5)B27F BW55 (USA) FED.
–)(USA) FED B21F L.H.D, B27F L.H.D
–)262, 264. 245 VAN (N) CH 129197- 245T, 264TE

Forkortelser på denne tegningen

Ordliste — Volvos forkortelser

B20A: 2,0 l 4-cyl enkelförgasare
B21A: 2,1 l 4-cyl förgasare (240)
L.H.D: venstrestyrt
R.H.D: högerstyrning
B21F: 2,1 l 4-cyl insprutning, USA (240)
B20F: 2,0 l 4-cyl bränsleinsprutning, USA-avgasutförande (1800E/ES, 140)
B19E: 1,9 l 4-cyl insprutning (240)
B21E: 2,1 l 4-cyl insprutning (240)
245: 245 (herrgårdsvagn)
VAN: varebil
244: 244 (4-dörrars)
262: 262 (2-dörrars)
264: 264 (4-dörrars)
265: 265 (herrgårdsvagn)
242: 242 (2-dörrars)
B19A: 1,9 l 4-cyl förgasare (240)
262C: 262C (coupé)
B27F: 2,7 l V6 PRV insprutning, USA (260)
LG: lengde
SP: erstattet artikkel
NS: lagerføres ikke som reservedel
OP: utgått av sortimentet

Slik leser du numrene

1228272 — Volvos originale artikkelnummer
Alt. nr 264612 — erstatningsnummer
1) — Hva tallene betyr
NS — Føres ikke på lager

Numrene nedenfor viser til artikkelnumrene i katalogen.
