Sprengskisser

VärmeanläggningVolvo 240 / 260 1978Vis sprengskisse

Värmeelement · 240-260 Series -1978, W/O COMBUVolvo 240 / 260 1978 · side 1423Vis sprengskisse

Värmeelement · A: 1215508, B: 1234706, C: (MAL),(RI),(T), D: -, E: COMBUVolvo 240 / 260 1978Vis sprengskisse

VärmereglageVolvo 240 / 260 1978 · side 1429Vis sprengskisse

Luftkonditionering · 1443Volvo 240 / 260 1978Vis sprengskisse

Luftkonditionering · 1447Volvo 240 / 260 1978 · side 1437Vis sprengskisse

Kompletteringssats · B20, B21, CH-99679, CH-174909, 245 CH-115349.Volvo 240 / 260 1978Vis sprengskisse

Luftkonditionering · 1455Volvo 240 / 260 1978Vis sprengskisse

Luftkonditionering · 1459Volvo 240 / 260 1978Vis sprengskisse

Kompletteringssats · B19, B21 242 CH 99680-,244 CH 174910-,245 CH 115350-Volvo 240 / 260 1978Vis sprengskisse

Luftkonditionering / kompletteringssatsVolvo 240 / 260 1978Vis sprengskisse

Luftkonditionering · 1473Volvo 240 / 260 1978 · side 1465Vis sprengskisse

Luftkonditionering · 1477Volvo 240 / 260 1978 · side 1469, 1471Vis sprengskisse

Luftkonditionering · 1481 · 21003Volvo 240 / 260 1978Vis sprengskisse

Sprengskisser

Luftkonditionering · 1481 · 21551Volvo 240 / 260 1978Vis sprengskisse

KompressorVolvo 240 / 260 1978 · side 1479Vis sprengskisse

Alle sprengskisser

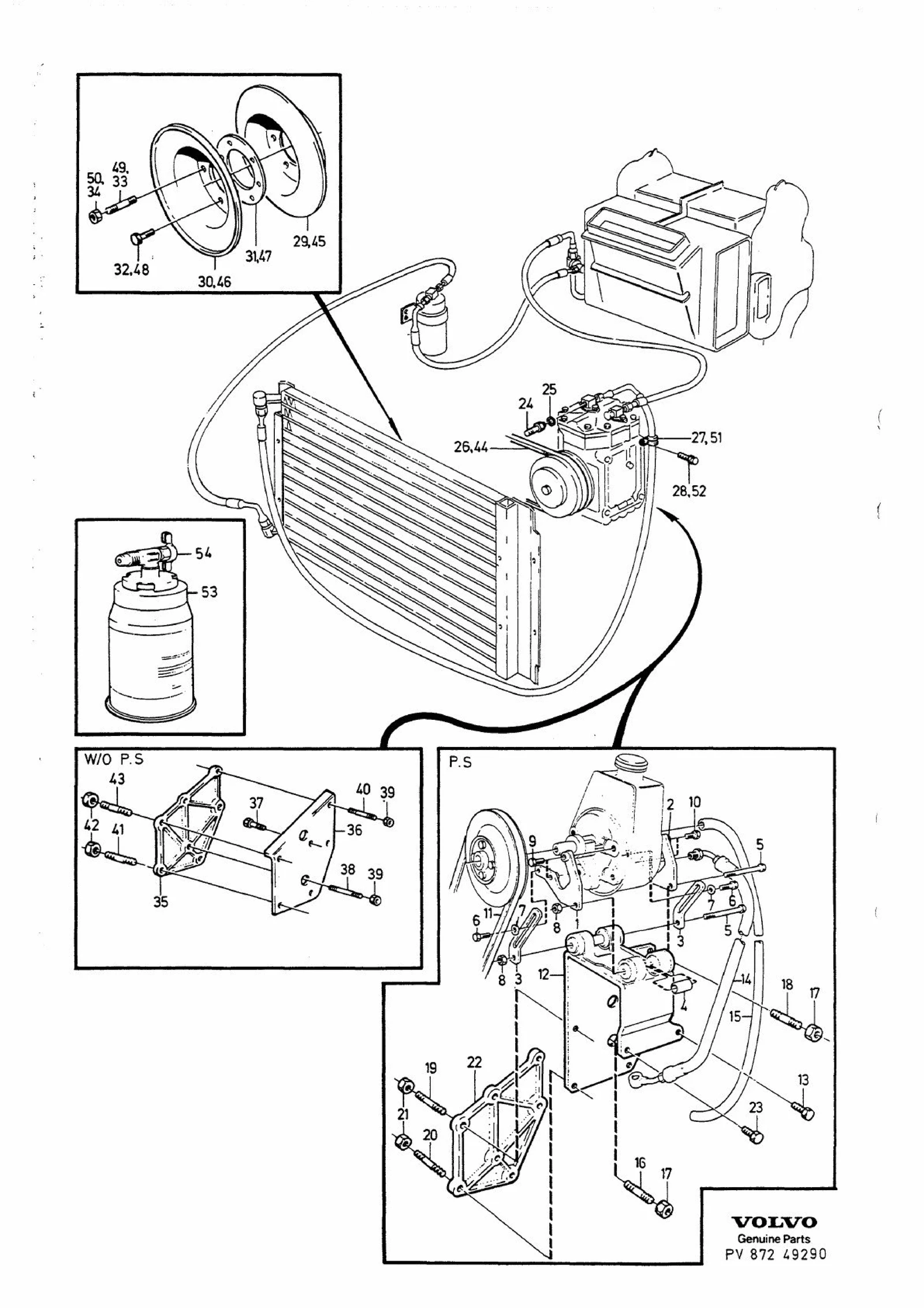

Tilleggssett til Volvo 240/260 1975-1978

Klimaanlegg · Volvo 240 / 260 1978 · TILLEGGSSETT

Klikk på et tall for å se artiklene

51 posisjoner · 24 i sortiment

51 deler · 24 i sortiment

Antall per bil: 1

Antall per bil: 2

10,00 krinkl. mva

Antall per bil: 2

1,00 krinkl. mva

Antall per bil: 2

1,00 krinkl. mva

Antall per bil: 2

12,00 krinkl. mva

Inngår i sett

Antall per bil: 2

149,00 krinkl. mva

Antall per bil: 1

14,00 krinkl. mva

Inngår i sett

Antall per bil: 1

479,00 krinkl. mva

Antall per bil

lengde 480 millimeterX
lengde 900 millimeterX

Antall per bil: 2

2,00 krinkl. mva

Antall per bil: 4

18 Stiftschraube— lagerføres ikke som reservedel

Merknad: Alt. nr 924086

28,00 krinkl. mva

Antall per bil: 1

Antall per bil: 2

6,30 krinkl. mva

Antall per bil: 3

Antall per bil: 1

8,00 krinkl. mva

Antall per bil: 1

Antall per bil: 2

Antall per bil: 1

14,00 krinkl. mva

Inngår i sett

Antall per bil: 1

479,00 krinkl. mva

Antall per bil: 1

Antall per bil: 6

1,00 krinkl. mva

Antall per bil: 4

18,00 krinkl. mva

Antall per bil: 2

3,00 krinkl. mva

Antall per bil: 2

Antall per bil: 1

8,00 krinkl. mva

Antall per bil: 1

Antall per bil: 2

2,00 krinkl. mva

Antall per bil: 4

40 Stiftschraube— lagerføres ikke som reservedel

Merknad: Alt. nr 924086

Antall per bil: 2

6,30 krinkl. mva

Antall per bil: 3

28,00 krinkl. mva

Antall per bil: 1

479,00 krinkl. mva

Antall per bil: 1

Antall per bil: 6

1,00 krinkl. mva

Antall per bil: 4

18,00 krinkl. mva

Antall per bil: 2

3,00 krinkl. mva

Antall per bil: 2

2 deler
Monteringssats
Artikkelnummer241601851-PKTIkke i sortimentet
- 942336 Vågbricka 10 x 18 x 1 mm × 1
- 940115 Skruv UNC 3/8-16x1" (25 mm) till Volvo Amazon, Amazon Kombi × 1

Slik leser du sprengskissen

Posisjonsnavnene er Volvos egne katalogbetegnelser og står på svensk — det er ordrett det reservedelskatalogen trykker. Gå etter posisjonsnummeret i tegningen og OE-nummeret i raden; de er de samme uansett språk.
Gruppnumrene følger Volvos delekatalog: 2 Motor, 3 Elsystem, 4 Kraftoverføring, 5 Bremser, 6 Hjuloppheng/styring, 8 Karosseri og innredning, 9 Øvrig utstyr. Gruppe 7 (Fjæring og hjul) finnes i flere kataloger, men mangler i Amazon-, 1800- og 164-katalogene.
Typekodene angir karosserivariant, for eksempel på Amazon: P 120 (4-dørs), P 130 (2-dørs), P 220 (stasjonsvogn) — karosseri er tilpasning, ikke motor.
Sidenummeret gjelder innenfor gruppen — side 3 i gruppe 8a er en annen side enn side 3 i gruppe 2a.
"I sortiment" betyr at vi kan levere posisjonen akkurat nå. En grå posisjon finnes i katalogen, men ikke hos oss.
Motorfaktaene (f.eks. B18 · 1961–1968 · 1 778 cm³) angir motorfamiliens produksjonsår og slagvolum ifølge volvoclub.org.uk — det er ikke tilpasning for din bil. Kontroller alltid mot chassisnummeret.

Se deler i butikken: Air condition volvo 240 b19 b21 tidig 1976 77

Fra Volvos originalkatalog

Katalog: 240 / 260 1978
Modeller: B19, B21 242 (2-dörrars) CH 99680-,244 (4-dörrars) CH 174910-,245 (herrgårdsvagn) CH 115350-
Gruppe · side: Gruppe 87

Hva tallene betyr

–)Alt. nr 958493; Lengde: 1075 mm
–)Alt. nr 1229259
–)Lengde: 480 mm
–)Lengde: 900 mm
–)Alt. nr 924086
–)Alt. nr 958487; Lengde: 925 mm
–)Alt. nr 283164; Uten servostyring
–)Erstattes av 1266926, 1266928, 1266930
–)Venstrestyrt, Servostyring; Erstattes av 1129100
–)Högerstyrning, Servostyring; Erstattes av 1129101

Kontroller bilens chassisnummer mot listen ovenfor før bestilling.

Forkortelser på denne tegningen

Ordliste — Volvos forkortelser

LG: lengde
P.S: servostyring
L.H.D: venstrestyrt
R.H.D: högerstyrning
NS: lagerføres ikke som reservedel
SP: erstattet artikkel

Slik leser du numrene

1219971 — Volvos originale artikkelnummer
Alt. nr 264612 — erstatningsnummer
1) — Hva tallene betyr
NS — Føres ikke på lager

Numrene nedenfor viser til artikkelnumrene i katalogen.
