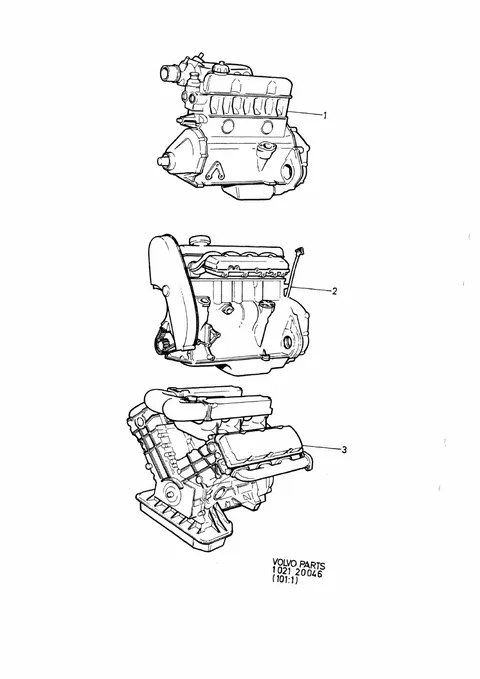

Motorer och reservdelsmotorerVolvo 240 / 260 1978 · side 105Vis sprengskisse

Motor med monteringsdetaljer · 115 · 47807Volvo 240 / 260 1978 · side 109Vis sprengskisse

Motor med monteringsdetaljer · 115 · 51062Volvo 240 / 260 1978 · side 109Vis sprengskisse

Cylinderhuvud · B20Volvo 240 / 260 1978 · side 111Vis sprengskisse

Cylinderblock · B20Volvo 240 / 260 1978Vis sprengskisse

Plate 48328Volvo 240 / 260 1978Vis sprengskisse

Motor med monteringsdetaljer · 127Volvo 240 / 260 1978Vis sprengskisse

Motor med monteringsdetaljer · 133Volvo 240 / 260 1978 · side 123Vis sprengskisse

Cylinderhuvud · B19, B21Volvo 240 / 260 1978Vis sprengskisse

Cylinderblock · B19, B21Volvo 240 / 260 1978Vis sprengskisse

Vevmekanism · B19, B21Volvo 240 / 260 1978 · side 135Vis sprengskisse

RemtransmissionVolvo 240 / 260 1978Vis sprengskisse

Motor med monteringsdetaljer · 151Volvo 240 / 260 1978Vis sprengskisse

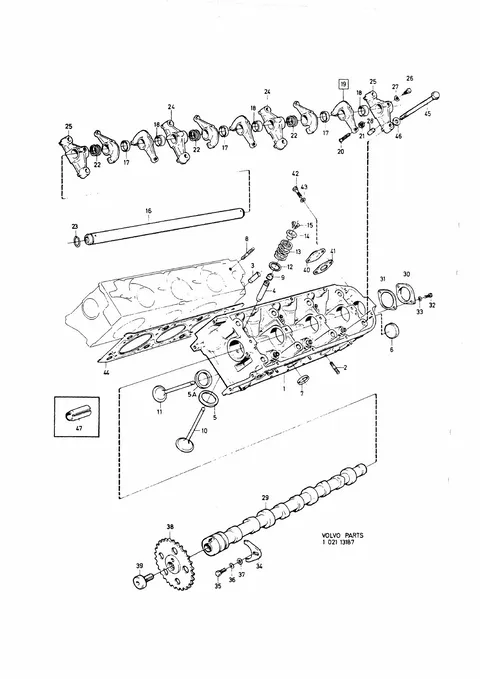

Cylinderhuvud · B27Volvo 240 / 260 1978Vis sprengskisse

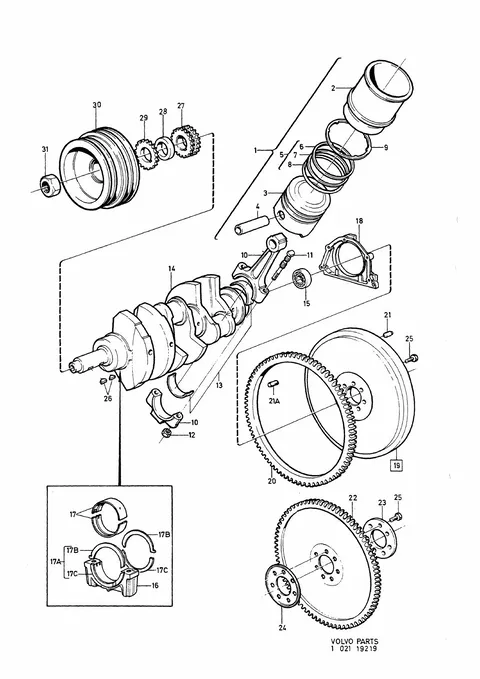

Vevmekanism · B27A B27E B27FVolvo 240 / 260 1978 · side 155Vis sprengskisse

Plate 20741Volvo 240 / 260 1978Vis sprengskisse

KedjetransmissionVolvo 240 / 260 1978Vis sprengskisse

PackningssatsVolvo 240 / 260 1978 · side 159Vis sprengskisse

Alle sprengskisser

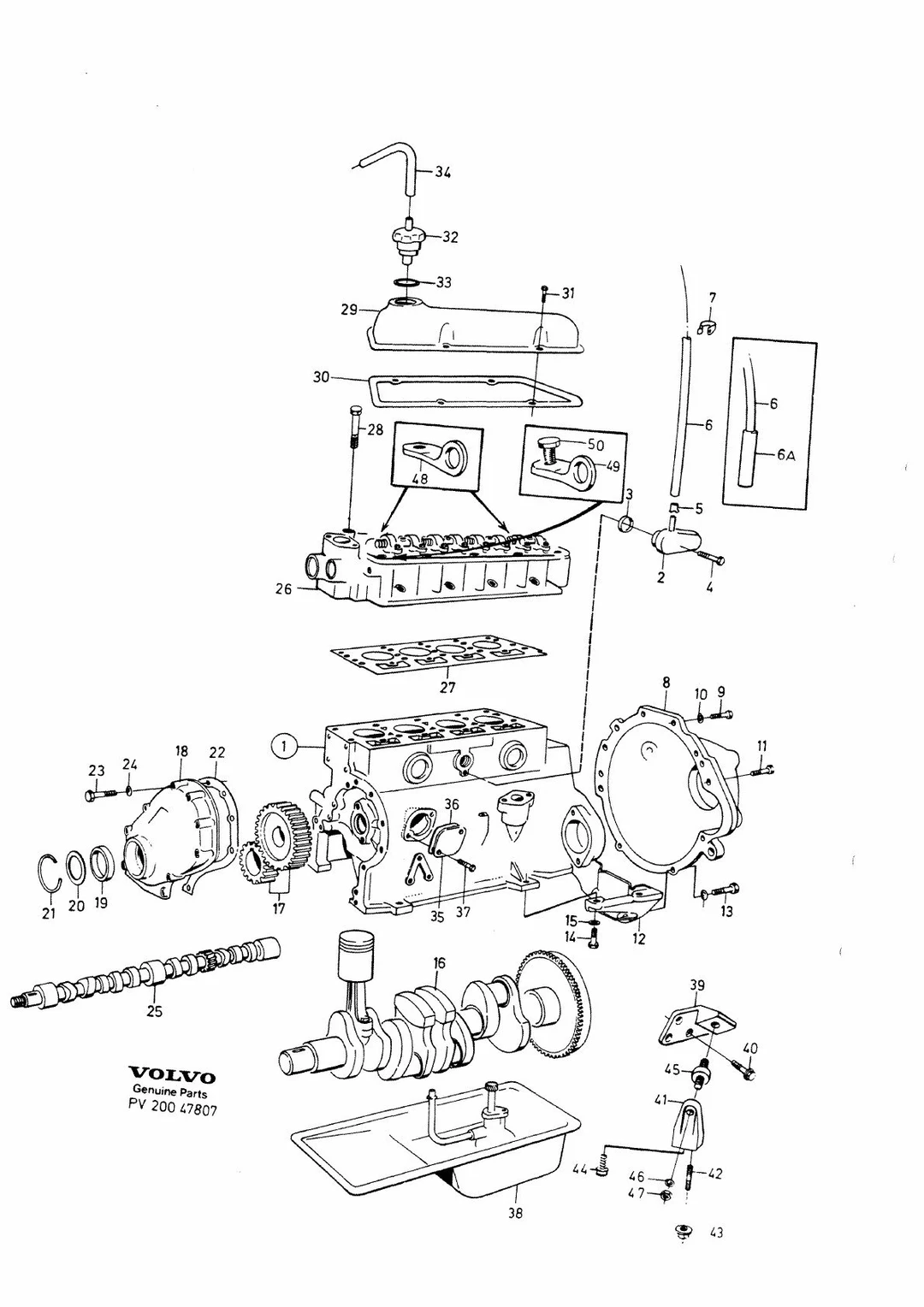

Motor med monteringsdetaljer til Volvo 240/260 1975-1978

KA 47807 · 51062

Motor · Volvo 240 / 260 1978 · MOTOR MED MONTERINGSDETALJER · 21 · side 109

Klikk på et tall for å se artiklene

51 posisjoner · 32 i sortiment

51 deler · 32 i sortiment

Antall per bil: 1

bytteenhet

Antall per bil: 1

1 UNTERGRUPPE 21 Motor

Merknad: Se gruppe 21, side 111 (CYLINDERHUVUD)

Antall per bil: 1

2 UNTERGRUPPE 22

Merknad: Se gruppe 22, side 169

16,00 krinkl. mva

inngår i sett

Antall per bil: 1

3 UNTERGRUPPE 23

Merknad: Se gruppe 23, side 177

3,00 krinkl. mva

Antall per bil: 1

4 UNTERGRUPPE 25

Merknad: Se gruppe 25, side 299

Antall per bil: 1

5 UNTERGRUPPE 26 Kühlanlage

Merknad: Se gruppe 26, side 409

149,00 krinkl. mva

Antall per bil: nødvendig antall/lengde

6 UNTERGRUPPE 27 Motorregelung

Merknad: Se gruppe 27, side 433

509,00 krinkl. mva

Antall per bil: nødvendig antall/lengde

20,00 krinkl. mva

Antall per bil: 1 · nødvendig antall/lengde

7 UNTERGRUPPE 28 Zünd- und Regelsystem

Merknad: Se gruppe 28, side 455

Antall per bil: 1

8 Schwungradgehäuse

Passer: Girkasse, M45 · M46 · BW35

Merknad: Se gruppe 43, side 715 (VÄXELLÅDA)

Antall per bil: 4

3,00 krinkl. mva

Antall per bil: 4

11 Schraube

Merknad: Se gruppe 33, side 539

379,00 krinkl. mva

Antall per bil: 1

5,00 krinkl. mva

Antall per bil: 2

Antall per bil: 4

Antall per bil: 6

16 Kurbelmechanismus

Merknad: Se gruppe 21, side 123 (MOTOR MED MONTERINGSDETALJER)

3 099,00 krinkl. mva

Inngår i sett

Antall per bil: 1

17 Kurbelwellenrad

17 Nockenwellenrad

47,00 krinkl. mva

Inngår i sett

Antall per bil: 1

47,00 krinkl. mva

Inngår i sett

Antall per bil: 1

69,00 krinkl. mva

Antall per bil: 1

17 Druckflansch

Merknad: Se gruppe 21, side 127

17 Schraube

Merknad: Se gruppe 21, side 127

Antall per bil: 1

47,00 krinkl. mva

inngår i settInngår i sett

Antall per bil: 1

139,00 krinkl. mva

Antall per bil: 1

69,00 krinkl. mva

inngår i sett

Antall per bil: 1

47,00 krinkl. mva

inngår i settInngår i sett

Antall per bil: 1

5,00 krinkl. mva

Antall per bil: 2

10,00 krinkl. mva

Antall per bil: 7

3,00 krinkl. mva

Antall per bil: 9

25 Nockenwelle

Merknad: Se gruppe 21, side 127

26 Zylinderkopf

Merknad: Se gruppe 21, side 119

309,00 krinkl. mva

inngår i sett

Antall per bil: 1

58,00 krinkl. mva

Antall per bil: 10

449,00 krinkl. mva

Inngår i sett

Antall per bil: 1

89,00 krinkl. mva

inngår i settInngår i sett

Antall per bil: 1

4,00 krinkl. mva

Inngår i sett

Antall per bil: 4

Antall per bil: 1

30,00 krinkl. mva

inngår i sett

Antall per bil: 1

169,00 krinkl. mva

Antall per bil: 1

35 Deckel— lagerføres ikke som reservedel

16,00 krinkl. mva

inngår i sett

Antall per bil: 1

4,00 krinkl. mva

Antall per bil: 2

38 Schmiersystem

Merknad: Se gruppe 22, side 171

Antall per bil: 1

635,25 krinkl. mva

Antall per bil: 1

Antall per bil: 6

1,00 krinkl. mva

Antall per bil: 6

Antall per bil: 1

30,00 krinkl. mva

Antall per bil: 4

1,00 krinkl. mva

Antall per bil: 4

29,00 krinkl. mva

Antall per bil: 2

100,00 krinkl. mva

Antall per bil: 2

2,00 krinkl. mva

Antall per bil: 4

Antall per bil: 2

Antall per bil: 1 · –

Antall per bil: 1

3,00 krinkl. mva

Antall per bil: 1

50 Dichtungssatz

Merknad: Se gruppe 21, side 129

Kamakselsett til Volvo B18, B20
Volvo OE-nr2706903 099,00 kr
- 418272 Packning, Transmissionskåpa till Volvo B18, B20 × 1
- 943455 Låsskruv kamaxelinfästning till Volvo 1800, Amazon Kombi, Duett × 1
- 418267 Tryckfläns kamaxel Stål till Volvo B18, B20, 0 St × 1
- 1276424 Packbox kamdrevskåpa till Volvo 140, 240, 740, 760, 940, 1974-93 × 1
- 418622 Filtring Vevaxel gavel till Volvo B18, B20, främre × 1
Kamdrevsats - Aluminium till Volvo B18, B20
Volvo OE-nr2706903 099,00 kr
- 418272 Packning, Transmissionskåpa till Volvo B18, B20 × 1
- 418622 Filtring Vevaxel gavel till Volvo B18, B20, främre × 1
Ventildækselsæt med hætte Krom til Volvo B18, B20
Artikkelnummer241605108-PKT729,00 kr
- 418862 Ventilkåpa kromad till Volvo B18, B20, 1965-76 × 1
- 419678 Packning ventilkåpa till Volvo B18, B20 × 1
- 418954 Överdel oljepåfyllningslock Kromad till Volvo B20 × 1
- 950045 Skruv UNC 1/4-20x1/2" (13 mm) URX universal × 1
2 deler
Kamakselsett for Volvo B18, B20, B30 stål
Volvo OE-nr2719442 999,00 kr
- 418272 Packning, Transmissionskåpa till Volvo B18, B20 × 1
- 418622 Filtring Vevaxel gavel till Volvo B18, B20, främre × 1
Ventilkåpssats B18/B20 65-76 zink
Volvo OE-nr418862449,00 kr
- 418862 Ventilkåpa B18/B20 65-76 zink × 1 Styck
- 419678 Packning Ventilkåpa B18/B20 × 1 Styck
- 950045 Skruv UNC 1/4-20x1/2 × 4 Styck
- 418862 Ventilkåpa × 1
- 419678 Packning ventilkåpa B18/B20 × 1
Ventildekselsett til Volvo B18, B20
Artikkelnummer418862C-15-SET729,75 kr
- 419678 Packning ventilkåpa B18/B20 × 1
- 950045 Skruv UNC 1/4-20x1/2" (13 mm) URX × 4
- 403515 Kromad överdel för oljepĺfyllningslock utan ventilation × 1 Styck
- 418862 Ventilkĺpa B18/B20 65-76 kromad × 1 Styck
Ventildekselsett til Volvo B18, B20, 1965-76
Artikkelnummer418862C-SET629,00 kr
- 950045 Skruv UNC 1/4-20x1/2" (13 mm) URX × 4
- 419678 Packning ventilkåpa B18/B20 × 1
- 418862 Ventilkĺpa B18/B20 65-76 kromad × 1 Styck

Slik leser du sprengskissen

Posisjonsnavnene er Volvos egne katalogbetegnelser og står på svensk — det er ordrett det reservedelskatalogen trykker. Gå etter posisjonsnummeret i tegningen og OE-nummeret i raden; de er de samme uansett språk.
Gruppnumrene følger Volvos delekatalog: 2 Motor, 3 Elsystem, 4 Kraftoverføring, 5 Bremser, 6 Hjuloppheng/styring, 8 Karosseri og innredning, 9 Øvrig utstyr. Gruppe 7 (Fjæring og hjul) finnes i flere kataloger, men mangler i Amazon-, 1800- og 164-katalogene.
Typekodene angir karosserivariant, for eksempel på Amazon: P 120 (4-dørs), P 130 (2-dørs), P 220 (stasjonsvogn) — karosseri er tilpasning, ikke motor.
Sidenummeret gjelder innenfor gruppen — side 3 i gruppe 8a er en annen side enn side 3 i gruppe 2a.
"I sortiment" betyr at vi kan levere posisjonen akkurat nå. En grå posisjon finnes i katalogen, men ikke hos oss.
Motorfaktaene (f.eks. B18 · 1961–1968 · 1 778 cm³) angir motorfamiliens produksjonsår og slagvolum ifølge volvoclub.org.uk — det er ikke tilpasning for din bil. Kontroller alltid mot chassisnummeret.

Samme KA-nummer finnes også i: 240 1988 · 240 / 260 1985–87

Fra Volvos originalkatalog

Katalog: 240 / 260 1978
Modeller: B20A B20F
Gruppe · side: Gruppe 21 · Katalogside 109

Hva tallene betyr

–)Se gruppe 21, side 121
–)Se gruppe 21, side 111
–)Se gruppe 22, side 169
–)Se gruppe 23, side 177
–)Se gruppe 25, side 299
–)Se gruppe 26, side 409
–)Lengde: 1000 mm
–)Se gruppe 27, side 433
–)Lengde: 990 mm
–)Alt. nr 948210
–)Se gruppe 28, side 455
–)Girkasse, M40 · M41
–)Girkasse, M45 · M46 · BW35; Se gruppe 43, side 715
–)Se gruppe 33, side 539
–)Se gruppe 21, side 123
–)Alt. nr 276294
–)Alt. nr 418272
–)Se gruppe 21, side 127
–)Lengde: 25 mm
–)Lengde: 45 mm
–)Se gruppe 21, side 119
–)Se gruppe 22, side 171
–)Alt. nr 946469
–)Alt. nr 273911
–)Se gruppe 21, side 129

Kontroller bilens chassisnummer mot listen ovenfor før bestilling.

Flere merknader fra katalogen (1)

–)"Short block"

Forkortelser på denne tegningen

Ordliste — Volvos forkortelser

LG: lengde
TRANS: girkasse
EU: bytteenhet
IK: inngår i sett
NS: lagerføres ikke som reservedel

Slik leser du numrene

460918 — Volvos originale artikkelnummer
Alt. nr 264612 — erstatningsnummer
1) — Hva tallene betyr
NS — Føres ikke på lager

Numrene nedenfor viser til artikkelnumrene i katalogen.
