Motorer och reservdelsmotorerVolvo 240 / 260 1978 · side 105Vis sprengskisse

Motor med monteringsdetaljer · 115 · 47807Volvo 240 / 260 1978 · side 109Vis sprengskisse

Motor med monteringsdetaljer · 115 · 51062Volvo 240 / 260 1978 · side 109Vis sprengskisse

Cylinderhuvud · B20Volvo 240 / 260 1978 · side 111Vis sprengskisse

Cylinderblock · B20Volvo 240 / 260 1978Vis sprengskisse

Plate 48328Volvo 240 / 260 1978Vis sprengskisse

Motor med monteringsdetaljer · 127Volvo 240 / 260 1978Vis sprengskisse

Motor med monteringsdetaljer · 133Volvo 240 / 260 1978 · side 123Vis sprengskisse

Cylinderhuvud · B19, B21Volvo 240 / 260 1978Vis sprengskisse

Cylinderblock · B19, B21Volvo 240 / 260 1978Vis sprengskisse

Vevmekanism · B19, B21Volvo 240 / 260 1978 · side 135Vis sprengskisse

RemtransmissionVolvo 240 / 260 1978Vis sprengskisse

Motor med monteringsdetaljer · 151Volvo 240 / 260 1978Vis sprengskisse

Cylinderhuvud · B27Volvo 240 / 260 1978Vis sprengskisse

Vevmekanism · B27A B27E B27FVolvo 240 / 260 1978 · side 155Vis sprengskisse

Plate 20741Volvo 240 / 260 1978Vis sprengskisse

KedjetransmissionVolvo 240 / 260 1978Vis sprengskisse

PackningssatsVolvo 240 / 260 1978 · side 159Vis sprengskisse

Alle sprengskisser

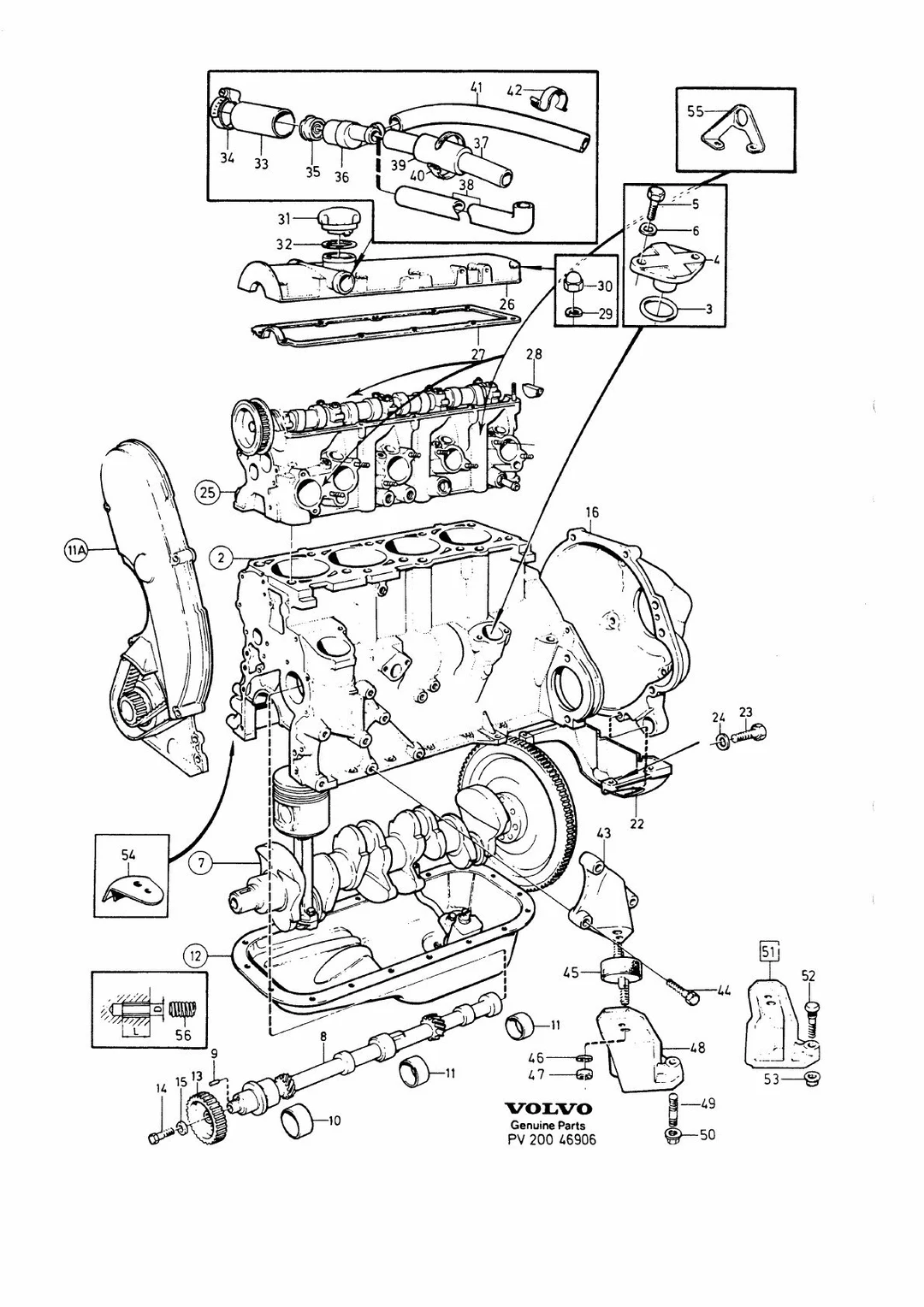

Motor med monteringsdetaljer til Volvo 240/260 1975-1978

Motor · Volvo 240 / 260 1978 · MOTOR MED MONTERINGSDETALJER · 21 · side 123

Klikk på et tall for å se artiklene

56 posisjoner · 31 i sortiment

56 deler · 31 i sortiment

1 Kolbensatz

4 699,00 krinkl. mva

Inngår i: Kolvsats

Antall per bil: nødvendig antall/lengde

2 Kolben— inngår i sett + NS

3 Kolbenbolzen— inngår i sett + NS

129,00 krinkl. mva

Inngår i: Kolvtapp

Antall per bil: nødvendig antall/lengde

Inngår i: Kolvtapp

Antall per bil: nødvendig antall/lengde

46,00 krinkl. mva

inngår i sett

Inngår i: Kolvsats

Antall per bil: 8

5 Kolbenringsatz

569,00 krinkl. mva

Inngår i: Kolvringsats

Antall per bil: nødvendig antall/lengde

569,00 krinkl. mva

Inngår i: Kolvringsats

Antall per bil: nødvendig antall/lengde

569,00 krinkl. mva

Inngår i: Kolvringsats

Antall per bil: nødvendig antall/lengde

6 Verdichtungsring— inngår i sett + NS

7 Verdichtungsring— inngår i sett + NS

8 Ölabstreifring

Antall per bil: 4

Inngår i: Vevstake

Antall per bil: 4

Inngår i: Vevstake

Antall per bil: 8

Inngår i: Vevstake

Antall per bil: 8

13 Hublagersatz

149,00 krinkl. mva

Inngår i: Vevlagersats

Antall per bil: nødvendig antall/lengde

219,00 krinkl. mva

Inngår i: Vevlagersats

Antall per bil: nødvendig antall/lengde

219,00 krinkl. mva

Inngår i: Vevlagersats

Antall per bil: nødvendig antall/lengde

13 Lagerschale— inngår i sett + NS

Antall per bil: 1

15 Lagerdeckel

Merknad: Se gruppe 21, side 121

16 Hauptlagersatz

599,00 krinkl. mva

Inngår i: Ramlagersats

Antall per bil: nødvendig antall/lengde

599,00 krinkl. mva

Inngår i: Ramlagersats

Antall per bil: nødvendig antall/lengde

679,00 krinkl. mva

Inngår i: Ramlagersats

Antall per bil: nødvendig antall/lengde

16 Lagerschale— inngår i sett + NS

17 Kurbelwellenrad— inngår i sett + NS

Merknad: Se gruppe 21, side 115

709,00 krinkl. mva

Antall per bil: 1

37,00 krinkl. mva

Antall per bil: 1

1 613,00 krinkl. mva

Inngår i: Svänghjul

Antall per bil: 1

Inngår i: Svänghjul

Antall per bil: 1

37,00 krinkl. mva

Antall per bil: 1

68,00 krinkl. mva

Antall per bil: 8

79,00 krinkl. mva

Antall per bil: 1

109,00 krinkl. mva

Antall per bil: 1

22,05 krinkl. mva

Antall per bil: 1

51,00 krinkl. mva

inngår i settInngår i sett

Antall per bil: 1

509,00 krinkl. mva

Antall per bil: 1

20,00 krinkl. mva

Antall per bil: 1

129,00 krinkl. mva

Antall per bil: nødvendig antall/lengde

32,00 krinkl. mva

Antall per bil: 1

309,00 krinkl. mva

Antall per bil: 1

Antall per bil

forgassermotor lengde 30 millimeter6
innsprøytingsmotor (bensin) lengde 30 millimeter4

Antall per bil: 2

100,00 krinkl. mva

Antall per bil: 1

2,00 krinkl. mva

Antall per bil: 4

1,00 krinkl. mva

Antall per bil: 4

759,00 krinkl. mva

Antall per bil: 1

999,00 krinkl. mva

Antall per bil: 1

30,00 krinkl. mva

Antall per bil: 4

1,00 krinkl. mva

Antall per bil: 4

759,00 krinkl. mva

Antall per bil: 1

52 Schraube— lagerføres ikke som reservedel

1,00 krinkl. mva

Antall per bil: 6

109,00 krinkl. mva

Antall per bil: 1

239,00 krinkl. mva

Antall per bil: 1

249,00 krinkl. mva

Antall per bil: 1

279,00 krinkl. mva

Antall per bil: 1

56 Einsatzgewinde

Inngår i: Gänginsats

Antall per bil: nødvendig antall/lengde

56 Dichtungssatz Generalüberholung

539,00 krinkl. mva

Antall per bil: 1

56 Dichtungssatz Entrussung

Inngår i: Packningsats sotning

Antall per bil: 1

629,00 krinkl. mva

Inngår i: Packningsats sotning

Antall per bil: 1

619,00 krinkl. mva

Inngår i: Packningsats sotning

Antall per bil: 1

Tetning veivaksel bakfilt til Volvo B16, bakre
Volvo OE-nr19021926,00 kr
- 418621 Filtring Vevaxel gavel till Volvo B18, B20, B30, bakre × 1

Slik leser du sprengskissen

Posisjonsnavnene er Volvos egne katalogbetegnelser og står på svensk — det er ordrett det reservedelskatalogen trykker. Gå etter posisjonsnummeret i tegningen og OE-nummeret i raden; de er de samme uansett språk.
Gruppnumrene følger Volvos delekatalog: 2 Motor, 3 Elsystem, 4 Kraftoverføring, 5 Bremser, 6 Hjuloppheng/styring, 8 Karosseri og innredning, 9 Øvrig utstyr. Gruppe 7 (Fjæring og hjul) finnes i flere kataloger, men mangler i Amazon-, 1800- og 164-katalogene.
Typekodene angir karosserivariant, for eksempel på Amazon: P 120 (4-dørs), P 130 (2-dørs), P 220 (stasjonsvogn) — karosseri er tilpasning, ikke motor.
Sidenummeret gjelder innenfor gruppen — side 3 i gruppe 8a er en annen side enn side 3 i gruppe 2a.
"I sortiment" betyr at vi kan levere posisjonen akkurat nå. En grå posisjon finnes i katalogen, men ikke hos oss.
Motorfaktaene (f.eks. B18 · 1961–1968 · 1 778 cm³) angir motorfamiliens produksjonsår og slagvolum ifølge volvoclub.org.uk — det er ikke tilpasning for din bil. Kontroller alltid mot chassisnummeret.

Se deler i butikken: Motorupphangning b19 volvo 240 · Volvo 240 260 b200 motorupphangning b200 volvo 240 · Motorupphangning b17

Fra Volvos originalkatalog

Katalog: 240 / 260 1978
Modeller: B19, B21
Gruppe · side: Gruppe 21 · Katalogside 123

Hva tallene betyr

–)Innsprøytingsmotor (bensin); Lengde: 830 mm
–)Lengde: 270 mm
–)Innsprøytingsmotor (bensin)
–)Forgassermotor; Lengde: 30 mm
–)Innsprøytingsmotor (bensin); Lengde: 30 mm
–)Innsprøytingsmotor (bensin); Lengde: 35 mm
–)Alt. nr 273911
–)Alt. nr 273912
–)M6 X 1.0
–)M8 X 1,25; Lengde: 8 mm
–)M8 X 1,25; Lengde: 12 mm
–)M10 X 1,5; Lengde: 10 mm
–)M10 X 1,5; Lengde: 15 mm
–)M12 X 1,5; Lengde: 12 mm
–)M12 X 1,5; Lengde: 24 mm
–)M14 X 1,25; Lengde: 14 mm
–)M14 X 1,5; Lengde: 12 mm
–)Alt. nr 275580; Forgassermotor
–)Alt. nr 275719; Forgassermotor
–)Alt. nr 275577; Innsprøytingsmotor (bensin)
–)Alt. nr 275718; Forgassermotor
–)Alt. nr 275579; Innsprøytingsmotor (bensin)
–)Alt. nr 272011
–)Alt. nr 272010
–)Alt. nr 945848
–)Alt. nr 275306
–)Alt. nr 275314
–)Alt. nr 275307
2)Alt. nr 463021
–)Alt. nr 463400
–)Se gruppe 21, side 121
–)Se gruppe 21, side 115
4)Manuelt gir; Erstattes av 1336119, 1340758
–)Alt. nr 419633
5)Automatgir; Erstattes av 1326336
–)Se gruppe 21, side 143; Automatgir
–)Automatgir
–)Manuelt gir

Kontroller bilens chassisnummer mot listen ovenfor før bestilling.

Flere merknader fra katalogen (14)

–)F.I. ALTER (1276310)
–)ALTER.2
–)(1221489) ALTER 1
–)(1221490) ALTER 1
–)ALTER 1
–)(963107) ALTER 1
–)ALTER 2
1)(272008) MARKED D
–)(272057) MARKED G
3)B20A(498184) ENG 18514-, B20A(498185) ENG 3368-, B20A(498075) ENG 4750131-, B20A(498196,498197,498198), B20F(498190) ENG 7051-, B20F(498191) ENG 6025-, B20F(498078) ENG 4780091-, B20F(498222,498223).
–)W/O PS, W/O AC
–)PS ALTER AC
–)MAN.TRANS ALTER
–)ALTER 1. B20A

Forkortelser på denne tegningen

Ordliste — Volvos forkortelser

F.I: innsprøytingsmotor (bensin)
LG: lengde
CARB: forgassermotor
MAN.TRANS: manuelt gir
AUTO.TRANS: automatgir
B20A: 2,0 l 4-cyl enkelförgasare
NS: lagerføres ikke som reservedel
SP: erstattet artikkel
KN: inngår i sett + NS
IK: inngår i sett

Slik leser du numrene

463906 — Volvos originale artikkelnummer
Alt. nr 264612 — erstatningsnummer
1) — Hva tallene betyr
NS — Føres ikke på lager

Numrene nedenfor viser til artikkelnumrene i katalogen.
