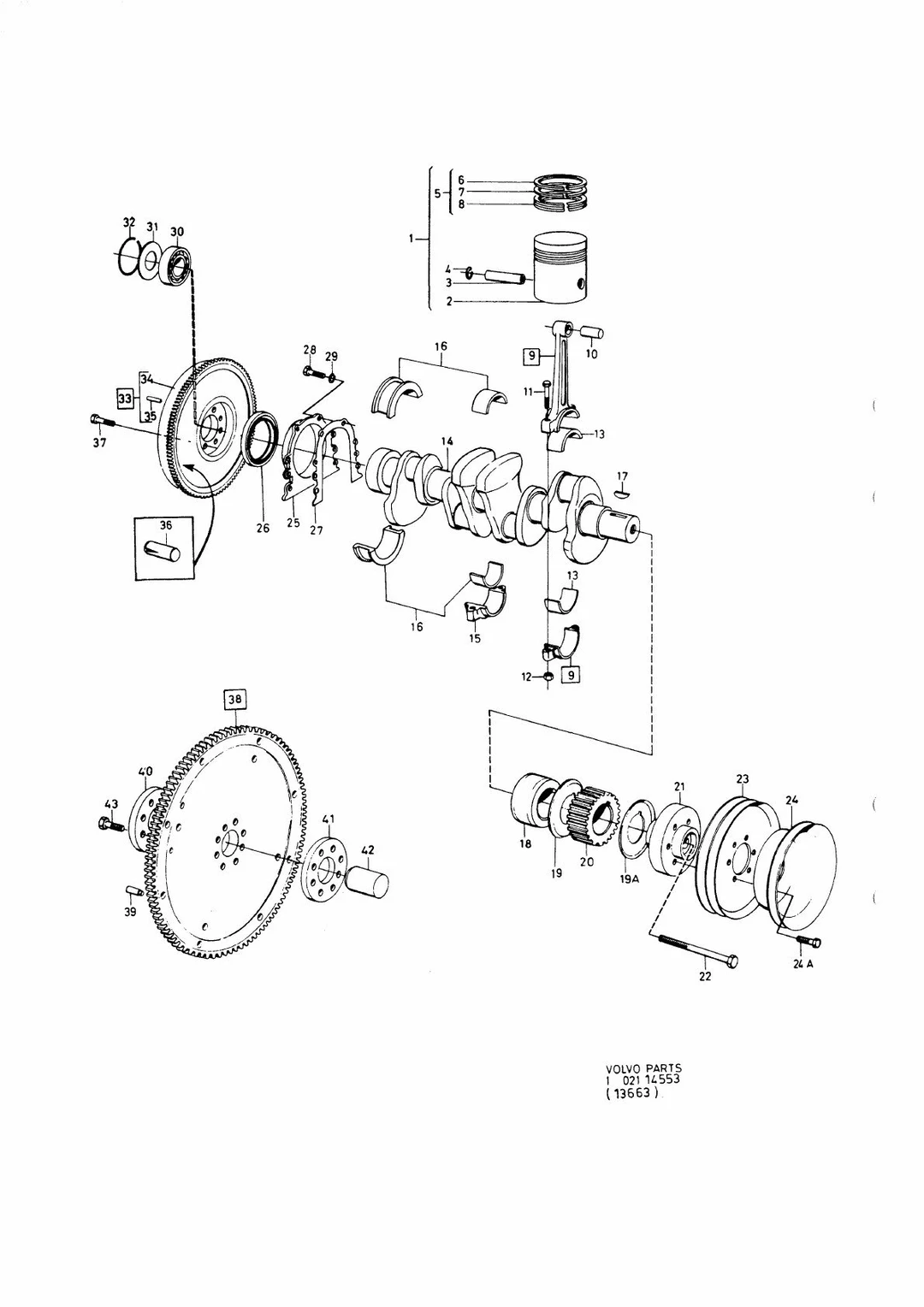

Veivverk til Volvo 240/260 1975-1978

Motor · Volvo 240 / 260 1978 · VEIVVERK · 21 · side 135

Klikk på et tall for å se artiklene

47 posisjoner · 21 i sortiment

47 deler · 21 i sortiment

1 Kolbensatz komplett— lagerføres ikke som reservedel

Passer: B19E

Merknad: B19A 498334 · 498535 · 498538 · 498539 · 498558 · 498559

4 699,00 krinkl. mva

Antall per bil: 4

1 Kolbensatz komplett— lagerføres ikke som reservedel

Merknad: B19A 498520 · 498521 · 498544 · 498545 · 498562 · 498563

969,00 krinkl. mva

Antall per bil: 4

1 Kolbensatz komplett— lagerføres ikke som reservedel

Passer: B21A · B21F

1 249,00 krinkl. mva

Antall per bil: 4

1 Kolbensatz komplett— lagerføres ikke som reservedel

Passer: B21E

1 519,00 krinkl. mva

Antall per bil: 4

2 Kolben— inngår i sett + NS

3 Kolbenbolzen— inngår i sett + NS

129,00 krinkl. mva

Inngår i: Kolvsats

Antall per bil: nødvendig antall/lengde

Inngår i: Kolvsats

Antall per bil: nødvendig antall/lengde

46,00 krinkl. mva

Inngår i: Kolvsats

Antall per bil: 8

5 Kolbenringsatz— lagerføres ikke som reservedel

569,00 krinkl. mva

Inngår i: Kolvsats

Antall per bil: nødvendig antall/lengde

6 Verdichtungsring— inngår i sett + NS

7 Verdichtungsring— inngår i sett + NS

8 Ölschleuderring— inngår i sett + NS

Antall per bil: 4

Inngår i: Vevstake

Antall per bil: 4

Inngår i: Vevstake

Antall per bil: 8

Inngår i: Vevstake

Antall per bil: 8

13 Pleuellagersatz

149,00 krinkl. mva

Inngår i: Vevstakslagersats

Antall per bil: nødvendig antall/lengde

219,00 krinkl. mva

Inngår i: Vevstakslagersats

Antall per bil: nødvendig antall/lengde

219,00 krinkl. mva

Inngår i: Vevstakslagersats

Antall per bil: nødvendig antall/lengde

13 Lagerschale— inngår i sett + NS

Antall per bil: 1

15 Lagerdeckel

Merknad: Se gruppe 21, side 135 (VEVMEKANISM)

16 Hauptlagersatz

599,00 krinkl. mva

Inngår i: Ramlagersats

Antall per bil: nødvendig antall/lengde

599,00 krinkl. mva

Inngår i: Ramlagersats

Antall per bil: nødvendig antall/lengde

679,00 krinkl. mva

Inngår i: Ramlagersats

Antall per bil: nødvendig antall/lengde

16 Lagerschale— inngår i sett + NS

37,00 krinkl. mva

Antall per bil: 1

1 149,00 krinkl. mva

Antall per bil: 1

62,00 krinkl. mva

Antall per bil: 1

1 049,00 krinkl. mva

Antall per bil: 1

24 Riemenscheibe

Passer: Med klimaanlegg

Merknad: Se gruppe 87, side 1451

Antall per bil: 6

Antall per bil: 1

89,00 krinkl. mva

inngår i settInngår i sett

Inngår i: Tätningsfläns

Antall per bil: 1

24,00 krinkl. mva

inngår i settInngår i sett

Inngår i: Tätningsfläns

Antall per bil: 1

Antall per bil: 6

3,00 krinkl. mva

Antall per bil: 6

29a MAN.TRANS

Merknad: Ingår ej i cylinderblock kompl

79,00 krinkl. mva

Inngår i: MAN.TRANS

Antall per bil: 1

109,00 krinkl. mva

Inngår i: MAN.TRANS

Antall per bil: 1

22,05 krinkl. mva

Inngår i: MAN.TRANS

Antall per bil: 1

1 613,00 krinkl. mva

Inngår i: Svänghjul

Antall per bil: 1

Inngår i: Svänghjul

Antall per bil: 3

Inngår i: Svänghjul

Antall per bil: 2

68,00 krinkl. mva

Inngår i: MAN.TRANS

Antall per bil: 8

37a AUTO.TRANS

Merknad: Ingår ej i cylinderblock kompl

1 699,00 krinkl. mva

Antall per bil: 1

38 Zahnkranz

Merknad: Alt. nr 1219065

39 Stift— lagerføres ikke som reservedel

37,00 krinkl. mva

Inngår i: Kuggkrans

Antall per bil: 1

Inngår i: Kuggkrans

Antall per bil: 1

Inngår i: Kuggkrans

Antall per bil: 1

68,00 krinkl. mva

Inngår i: Kuggkrans

Antall per bil: 8

Bakre endedeksel med pakkboks til Volvo B18, B20, Bakre
Volvo OE-nr1218634579,00 kr
- 430134 Packning vevaxelgavel bakre till Volvo B18, B20, B30 -1975 × 1
- 430118 Packbox bakre vevaxelgavel till Volvo Amazon, PV, P1800, 140, 164, 240, 340, 360, 740, 760, 940 × 1

Slik leser du sprengskissen

Posisjonsnavnene er Volvos egne katalogbetegnelser og står på svensk — det er ordrett det reservedelskatalogen trykker. Gå etter posisjonsnummeret i tegningen og OE-nummeret i raden; de er de samme uansett språk.
Gruppnumrene følger Volvos delekatalog: 2 Motor, 3 Elsystem, 4 Kraftoverføring, 5 Bremser, 6 Hjuloppheng/styring, 8 Karosseri og innredning, 9 Øvrig utstyr. Gruppe 7 (Fjæring og hjul) finnes i flere kataloger, men mangler i Amazon-, 1800- og 164-katalogene.
Typekodene angir karosserivariant, for eksempel på Amazon: P 120 (4-dørs), P 130 (2-dørs), P 220 (stasjonsvogn) — karosseri er tilpasning, ikke motor.
Sidenummeret gjelder innenfor gruppen — side 3 i gruppe 8a er en annen side enn side 3 i gruppe 2a.
"I sortiment" betyr at vi kan levere posisjonen akkurat nå. En grå posisjon finnes i katalogen, men ikke hos oss.
Motorfaktaene (f.eks. B18 · 1961–1968 · 1 778 cm³) angir motorfamiliens produksjonsår og slagvolum ifølge volvoclub.org.uk — det er ikke tilpasning for din bil. Kontroller alltid mot chassisnummeret.

Se deler i butikken: Vevrorelse volvo b21 · Vevrorelse volvo b17 · Volvo 240 260 b23 vevrorelse volvo b23

Fra Volvos originalkatalog

Katalog: 240 / 260 1978
Modeller: B19, B21
Gruppe · side: Gruppe 21 · Katalogside 135

Hva tallene betyr

–)Alt. nr 272008; Standardutførelse
–)Alt. nr 272009; Overstørrelse: 0.030 mm
–)Alt. nr 272011; Overstørrelse: 0.381 mm
–)Alt. nr 272010; Overstørrelse: 0.762 mm
–)Alt. nr 272021; Standardutførelse
–)Alt. nr 272022; Overstørrelse: 0.030 mm
–)Alt. nr 272023; Overstørrelse: 0.381 mm
–)Alt. nr 272024; Overstørrelse: 0.762 mm
–)B21A · B21F
–)Alt. nr 272013; Standardutførelse
–)Alt. nr 272014; Overstørrelse: 0.030 mm
–)Alt. nr 272015; Overstørrelse: 0.508 mm
–)Alt. nr 272016; Overstørrelse: 1.016 mm
–)B21E
–)Alt. nr 272017; Standardutførelse
–)Alt. nr 272018; Overstørrelse: 0.030 mm
–)Alt. nr 272019; Overstørrelse: 0.508 mm
–)Alt. nr 272020; Overstørrelse: 1.016 mm
–)Standardutførelse
–)Overstørrelse: 0.05 mm
–)Alt. nr 945848
–)Alt. nr 275306; Standardutførelse
–)Alt. nr 275315; Standardutførelse
–)Alt. nr 275314; Overstørrelse: 0.381 mm
–)Alt. nr 275316; Overstørrelse: 0.508 mm
–)Alt. nr 275307; Overstørrelse: 0.762 mm
–)Alt. nr 275317; Overstørrelse: 1.016 mm
–)Alt. nr 463021
–)Understørrelse: 0.254 mm
–)Understørrelse: 0.508 mm
–)Alt. nr 463400
–)Se gruppe 21, side 135
1)Uten med klimaanlegg; Erstattes av 1219368, 463376, 963296
–)Med klimaanlegg
1)Uten med klimaanlegg; Lengde: 80 mm
1)Med klimaanlegg; Lengde: 90 mm
–)Uten servostyring · Uten med klimaanlegg
–)Servostyring · Uten med klimaanlegg
–)Med klimaanlegg; Se gruppe 87, side 1451
–)Alt. nr 463829
–)Erstattes av 1336119, 1209884
–)Alt. nr 419633
–)Alt. nr 1219065

Kontroller bilens chassisnummer mot listen ovenfor før bestilling.

Flere merknader fra katalogen (4)

–)B19A 498334, 498535, 498538, 498539, 498558, 498559, B19E.
–)B19A 498520, 498521, 498544, 498545, 498562, 498563.
2)Ingår ej i cylinderblock kompl.
–)ALTER

Forkortelser på denne tegningen

Ordliste — Volvos forkortelser

B19E: 1,9 l 4-cyl insprutning (240)
STD: standardutførelse
O.S: overstørrelse
B21A: 2,1 l 4-cyl förgasare (240)
B21F: 2,1 l 4-cyl insprutning, USA (240)
B21E: 2,1 l 4-cyl insprutning (240)
U.S: understørrelse
A.C: med klimaanlegg
LG: lengde
P.S: servostyring
NS: lagerføres ikke som reservedel
KN: inngår i sett + NS
SP: erstattet artikkel
IK: inngår i sett

Slik leser du numrene

272056 — Volvos originale artikkelnummer
Alt. nr 264612 — erstatningsnummer
1) — Hva tallene betyr
NS — Føres ikke på lager

Numrene nedenfor viser til artikkelnumrene i katalogen.
