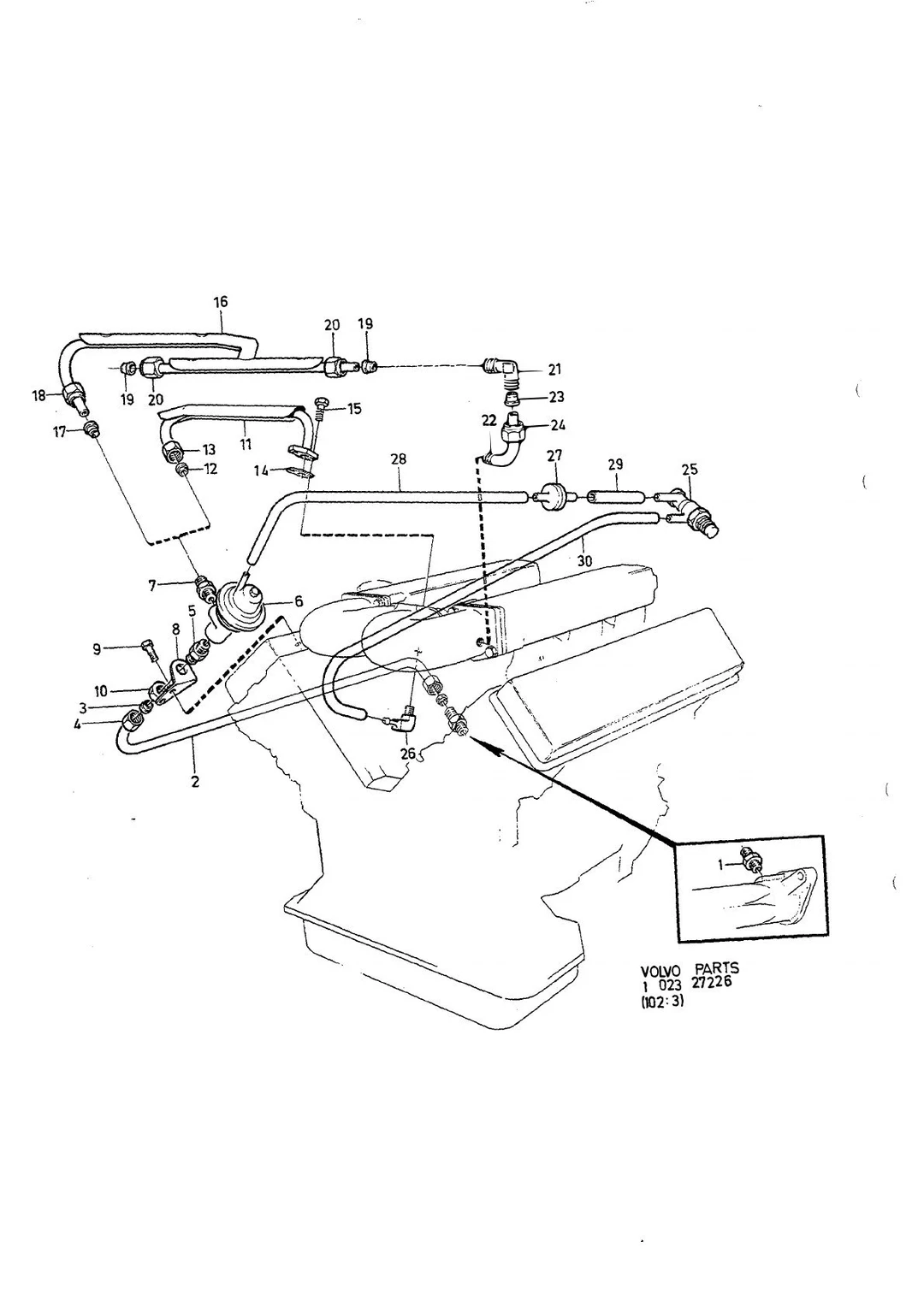

Eksosresirkulasjon til Volvo 240/260 1979-84

Eksosanlegg · Volvo 240 / 260 1979–84 · EKSOSRESIRKULASJON · 25 · side 495

Klikk på et tall for å se artiklene

Henter sprengskisse…

Fra Volvos originalkatalog

Katalog: 240 / 260 1979–84
Modeller: 1) B27E, B28E
Gruppe · side: Gruppe 25 · Katalogside 495

Hva tallene betyr

B27E
B28E, Manuelt gir; Alt. nr 1266360
B28E, Automatgir
Se gruppe 25, side 415
Alt. nr 948958; Lengde: 830 mm
Alt. nr 948958; Lengde: 50 mm
Alt. nr 948958; Lengde: 530 mm

Alt. nr 464517
Alt. nr 957069
Alt. nr 269774

Kontroller bilens chassisnummer mot listen ovenfor før bestilling.

Flere merknader fra katalogen (3)

260 B27E.ALTER 1 REPL 1 PCS 1274332-4, 2 PCS 1274334-0, 2 PCS 1274504-8, 1 PCS 269377-8, 1 PCS 1306596-6, 1 PCS 947559-1, 1 PCS 464517-2
240 B27E.ALTER 1
B27E ALTER 2. B28E.

Forkortelser på denne tegningen

Ordliste — Volvos forkortelser

B27E: 2,7 l V6 PRV insprutning (260)
B28E: 2,8 l V6 PRV insprutning (260/760)
MAN.TRANS: manuelt gir
AUTO.TRANS: automatgir
LG: lengde
SP: erstattet artikkel
NS: lagerføres ikke som reservedel

Slik leser du numrene

1218618 — Volvos originale artikkelnummer
Alt. nr 264612 — erstatningsnummer
1) — Hva tallene betyr
NS — Føres ikke på lager

Numrene nedenfor viser til artikkelnumrene i katalogen.
