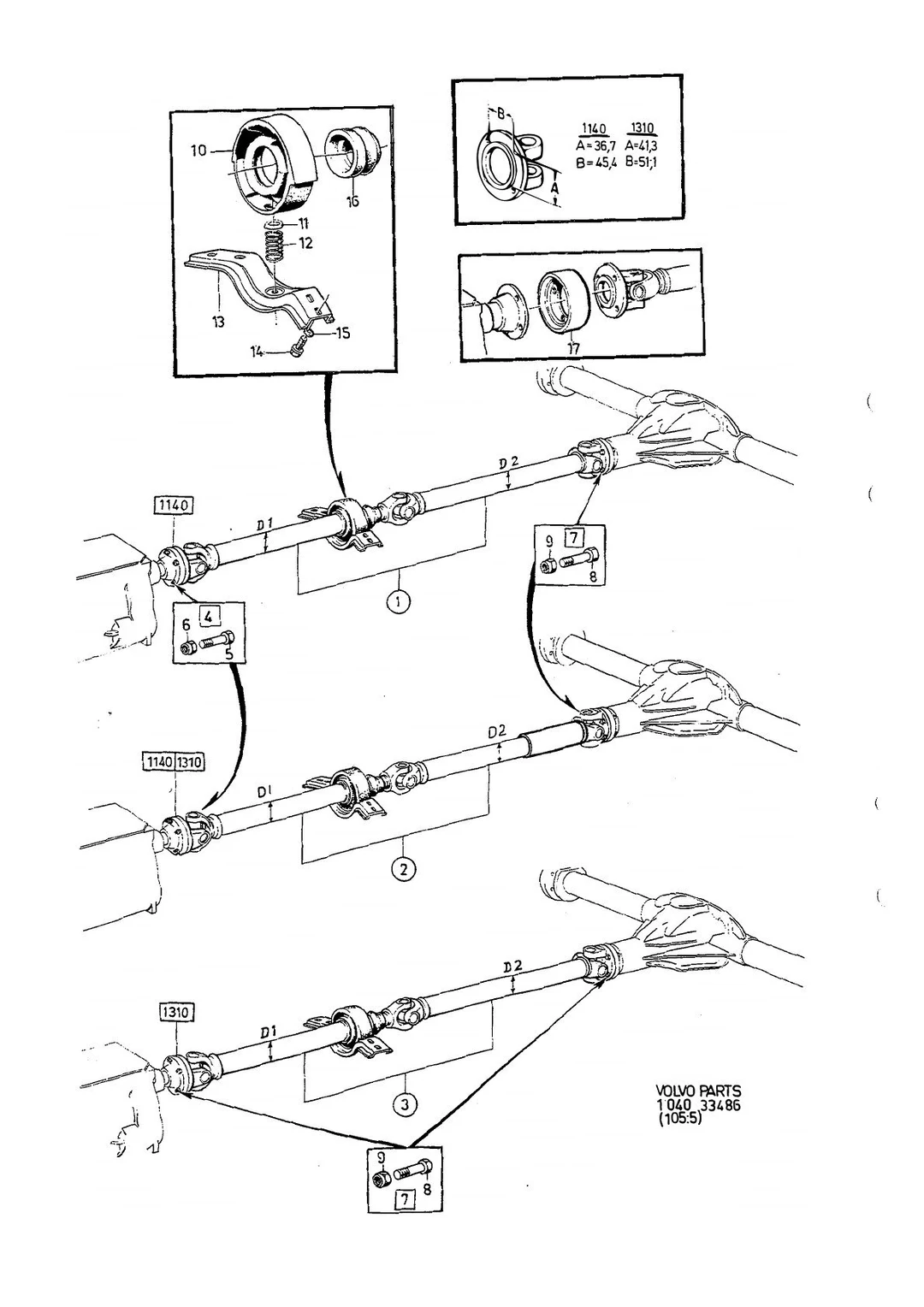

Kardanaxel Mellanlager Och UpphängningVolvo 240 / 260 1979–84 · side 1073Vis sprengskisse

KardanaxelVolvo 240 / 260 1979–84 · side 1085Vis sprengskisse

Alle sprengskisser

Kardangaksel mellomlager og oppheng til Volvo 240/260 1979-84

Kardangaksel · Volvo 240 / 260 1979–84 · KARDANGAKSEL MELLOMLAGER OG OPPHENG · 45 · side 1073

Klikk på et tall for å se artiklene

17 posisjoner · 12 i sortiment

17 deler · 12 i sortiment

1 Kardanwelle TYPE 1140

Merknad: D1 · 44.5 mm · D2

Chassisnummer:

242 (2-dørs): –193515

244 (4-dørs): –618315

245 (stasjonsvogn): –331844

Antall per bil: 1

Chassisnummer:

244 (4-dørs): –628430

245 (stasjonsvogn): –337770

Chassisnummer:

244 (4-dørs): 628431–

245 (stasjonsvogn): 337771–

Chassisnummer:

244 (4-dørs): 628431–

245 (stasjonsvogn): 337771–

1 SEE 45-1085

2 Kardanwelle Mit Gummielement TYPE 1140

Merknad: D1 · 44.5 mm · D2 · 50.8 mm

Chassisnummer:

242 (2-dørs): –189179

244 (4-dørs): –592109

245 (stasjonsvogn): –317939

262 (2-dørs): –8374

264 (4-dørs): –107609

265 (stasjonsvogn): –28319

Chassisnummer:

242 (2-dørs): 193516–

244 (4-dørs): 618316–

245 (stasjonsvogn): 331844–

2 SEE 45-1085

2 Kardanwelle Mit Gummielement TYPE 1310

Merknad: D1 · 50.8 mm · D2

Chassisnummer:

242 (2-dørs): 189180–

244 (4-dørs): 592110–

245 (stasjonsvogn): 317940–

262 (2-dørs): 8375–

264 (4-dørs): 107610–

265 (stasjonsvogn): 28320–

Chassisnummer:

242 (2-dørs): 196995–

244 (4-dørs): 634675–

245 (stasjonsvogn): 337862–

2 SEE 45-1085

3 Kardanwelle TYPE 1310

Merknad: D1 · 50.8 mm · D2

Chassisnummer:

242 (2-dørs): –196994

244 (4-dørs): –634675

245 (stasjonsvogn): –337861

utgått av sortimentet

Antall per bil: 1

Chassisnummer:

242 (2-dørs): –189179

244 (4-dørs): –592109

245 (stasjonsvogn): –317939

262 (2-dørs): –8374

264 (4-dørs): –107609

265 (stasjonsvogn): –28319

Chassisnummer:

242 (2-dørs): 189180–

244 (4-dørs): 592110–

245 (stasjonsvogn): 317940–

262 (2-dørs): 8375–

264 (4-dørs): 107610–

265 (stasjonsvogn): 28320–

3 SEE 45-1085

149,00 krinkl. mva

Antall per bil: 1

Chassisnummer:

242 (2-dørs): –223939

244 (4-dørs): –812609

245 (stasjonsvogn): –434459

264 (4-dørs): –131509

265 (stasjonsvogn): –33009

Antall per bil: 4

Chassisnummer:

242 (2-dørs): –223939

244 (4-dørs): –812609

245 (stasjonsvogn): –434459

264 (4-dørs): –131509

265 (stasjonsvogn): –33009

100,00 krinkl. mva

inngår i sett

Antall per bil: 4

4,00 krinkl. mva

inngår i sett

Antall per bil: 4

179,00 krinkl. mva

Antall per bil: 1

69,00 krinkl. mva

inngår i settInngår i sett

Antall per bil: 4 · 8

3,00 krinkl. mva

inngår i settInngår i sett

Antall per bil: 4 · 8

129,00 krinkl. mva

Antall per bil: 1

Chassisnummer:

242 (2-dørs): 229230–

244 (4-dørs): 850732–

245 (stasjonsvogn): 454923–

15,00 krinkl. mva

Antall per bil: 1

24,00 krinkl. mva

Antall per bil: 1

679,00 krinkl. mva

Antall per bil: 1

76,00 krinkl. mva

Antall per bil: 4

100,00 krinkl. mva

Antall per bil: 1

149,00 krinkl. mva

Antall per bil: 1

Boltsett universalledd 231311, 50,8 mm kardan for Volvo 240, 260, 262
Artikkelnummer273977179,00 kr
- 950384 Låsmutter × 4
- 942803 Skruv Volvo UNF 3/8-24x1 1/4" (32 mm) × 4

Slik leser du sprengskissen

Posisjonsnavnene er Volvos egne katalogbetegnelser og står på svensk — det er ordrett det reservedelskatalogen trykker. Gå etter posisjonsnummeret i tegningen og OE-nummeret i raden; de er de samme uansett språk.
Gruppnumrene følger Volvos delekatalog: 2 Motor, 3 Elsystem, 4 Kraftoverføring, 5 Bremser, 6 Hjuloppheng/styring, 8 Karosseri og innredning, 9 Øvrig utstyr. Gruppe 7 (Fjæring og hjul) finnes i flere kataloger, men mangler i Amazon-, 1800- og 164-katalogene.
Typekodene angir karosserivariant, for eksempel på Amazon: P 120 (4-dørs), P 130 (2-dørs), P 220 (stasjonsvogn) — karosseri er tilpasning, ikke motor.
Sidenummeret gjelder innenfor gruppen — side 3 i gruppe 8a er en annen side enn side 3 i gruppe 2a.
"I sortiment" betyr at vi kan levere posisjonen akkurat nå. En grå posisjon finnes i katalogen, men ikke hos oss.
Motorfaktaene (f.eks. B18 · 1961–1968 · 1 778 cm³) angir motorfamiliens produksjonsår og slagvolum ifølge volvoclub.org.uk — det er ikke tilpasning for din bil. Kontroller alltid mot chassisnummeret.

Se deler i butikken: Mellanlager upphangning kardan volvo 240 260

Fra Volvos originalkatalog

Katalog: 240 / 260 1979–84
Modeller: A) 1) TYPE 1140, B) 1) TYPE 1310
Gruppe · side: Gruppe 45 · Katalogside 1073

Hva tallene betyr

–)B17, B19, B21, BW55, AW55: 242 (2-dørs), passer til og med chassisnummer 193515 · 244 (4-dørs), passer til og med chassisnummer 618315 · 245 (stasjonsvogn), passer til og med chassisnummer 331844; Erstattes av 1232666
–)D24, BW55: 244 (4-dørs), passer til og med chassisnummer 628430 · 245 (stasjonsvogn), passer til og med chassisnummer 337770; Erstattes av 1340335, 1233402, 1221635, 4 × 1340929, 4 × 947340, 4 × 942803, 4 × 950384
–)B17, B19, B21, BW55, AW55: 242 (2-dørs), passer fra chassisnummer 193516 · 244 (4-dørs), passer fra chassisnummer 618316 · 245 (stasjonsvogn), passer fra chassisnummer 331844; Erstattes av 1340345, 1233402, 1221635, 4 × 1340928, 4 × 947340, 4 × 942803, 4 × 950384
–)AW70, (USA), (CDN): 242 (2-dørs), passer fra chassisnummer 229230 · 244 (4-dørs), passer fra chassisnummer 850732 · 245 (stasjonsvogn), passer fra chassisnummer 454923
–)AW71, (USA), (CDN): 242 (2-dørs), passer fra chassisnummer 229230 · 244 (4-dørs), passer fra chassisnummer 850732 · 245 (stasjonsvogn), passer fra chassisnummer 454923
–)AW70, (USA), (CDN): 242 (2-dørs), passer til og med chassisnummer 229229 · 244 (4-dørs), passer til og med chassisnummer 850731 · 245 (stasjonsvogn), passer til og med chassisnummer 454922
–)AW71, (USA), (CDN): 242 (2-dørs), passer til og med chassisnummer 229229 · 244 (4-dørs), passer til og med chassisnummer 850731 · 245 (stasjonsvogn), passer til og med chassisnummer 454922
–)B17 · B19 · B21, M45; Erstattes av 1220969
–)B21F · B23F, AW70; Erstattes av 1340346, 1233402, 1221635, 4 × 1340928, 4 × 947340, 4 × 942803, 4 × 950384
–)D24, M46; Erstattes av 1340331, 1209349, 1221635, 4 × 1340928, 4 × 947340, 4 × 942803, 4 × 950384
–)D20, BW55; Erstattes av 1340335, 1233402, 1221635, 1232789, 4 × 1340929, 4 × 947340, 4 × 942803, 4 × 950384
–)B17 · B19 · B21 · B23, M45; Erstattes av 1377553, 1209369, 1221635, 4 × 1340928, 4 × 947340, 4 × 942803, 4 × 950384
2)B23E, M46; Erstattes av 1340341, 1209349, 1221635, 4 × 1340928, 4 × 947340, 4 × 942803, 4 × 950384
–)B21A, M47; Erstattes av 1340342, 1232972, 1221635, 4 × 1340928, 4 × 947340, 4 × 942803, 4 × 950384
–)D20, M46; Erstattes av 1340331, 1209349, 1221635, 4 × 1340928, 4 × 947340, 4 × 942803, 4 × 950384
–)B23A, M47; Erstattes av 1340342, 1232972, 4 × 1340928, 4 × 947340, 4 × 942803, 4 × 950384
–)B21A, M46; Erstattes av 1340341, 1209349, 4 × 1340928, 4 × 947340, 4 × 942803, 4 × 950384
–)B21ET, M46 · B23F, M46 · B21FT, M46; Erstattes av 1209306
–)B19 · B21, BW55 · AW55; Erstattes av 1340345, 1233402, 4 × 1340928, 4 × 947340, 4 × 942803, 4 × 950384
–)B27 · B28, M45
–)B27 · B28, M46
–)B27 · B28, BW55; Erstattes av 1340355, 1233402, 4 × 1340928, 4 × 947340, 4 × 942803, 4 × 950384
–)D20 · D24, M45
–)D20 · D24, M46; Erstattes av 1340331, 1209349, 4 × 1340928, 4 × 947340, 4 × 942803, 4 × 950384
2)D20 · D24, BW55; Erstattes av 1340335, 1233402, 4 × 1340929, 4 × 947340, 4 × 942803, 4 × 950384
3)D20, D24, BW55; Erstattes av 1340335, 1233402, 4 × 1340929, 4 × 947340, 4 × 942803, 4 × 950384
4)Unntatt D24, BW55
5)Unntatt D20, D24, BW55
4)D24, BW55
5)D20 · D24, BW55
6)Se pos 18
–)D24, BW55
–)D20 · D24, BW55

Kontroller bilens chassisnummer mot listen ovenfor før bestilling.

Flere merknader fra katalogen (17)

–)D1 44.5 mm D2 44.5 mm
–)B19, B21, B23 M46 ALTER 1 242 CH APP -159000 244 CH APP -450000 245 CH APP -250000 ALTER 2, SEE FIG 2 REPL 1 PCS 1232573-4
–)D24 M45 R.AX RATIO 3.73,3.91/1.D20 M45.
–)D24 M45 R.AX RATIO 3.54
–)D24 BW55 R.AX 1216111 244 CH 628431- 245 CH 337771- REPL 1 PCS 1340335-7, 1 PCS 1233402-5, 1 PCS 1221635-4, 4 PCS 1340929-7, 4 PCS 947340-6, 4 PCS 942803-8, 4 PCS 950384-8.
–)D24 BW55 R.AX 1216127, R.AX 1216136 244 CH 628431- 245 CH 337771- REPL 1 PCS 1340335-7, 1 PCS 1233402-5, 1 PCS 1221635-4, 4 PCS 1340929-7, 4 PCS 947340-6, 4 PCS 942803-8, 4 PCS 950384-8.
–)D1 44.5 mm D2 50.8 mm
–)B19, B21 M46 ALTER 2 REPL 1 PCS 1340341-5, 1 PCS 1209349-8, 1 PCS 1221635-4, 4 PCS 1340928-9, 4 PCS 947340-6, 4 PCS 942803-8, 4 PCS 950384-8.
–)D1 50.8 mm D2 50.8 mm
3)B21ET, B23A,E M46. REPL 1 PCS 1340341-5, 1 PCS 1209349-8, 4 PCS 1340928-9, 4 PCS 947340-6,, 4 PCS 942803-8, 4 PCS 950384-8.
–)B23A,E BW55 242 CH 196995-, 244 CH 634675-, 245 CH 337862-. REPL 1 PCS 1340345-6, 1 PCS 1233402-5, 4 PCS 1340928-9, 4 PCS 947340-6, 4 PCS 942803-8, 4 PCS 950384-8.
–)B19AE , B21A,E,F M45. REPL 1 PCS 1377553-1, 1 PCS 1209369-6, 4 PCS 1340928-9, 4 PCS 947340-6, 4 PCS 942803-8, 4 PCS 950384-8.
–)B19ET, B21ET,FT M45. B23A,E M45. REPL 1 PCS 1340340-7, 1 PCS 1209369-6, 4 PCS 1340928-9, 4 PCS 947340-6, 4 PCS 942803-8, 4 PCS 950384-8.
–)B21FT AW71 B23 AW71 R.AX RATIO 3.73/1 REPL 1 PCS 1340346-4, 1 PCS 1233402-5, 4 PCS 1340928-9, 4 PCS 947340-6, 4 PCS 942803-8, 4 PCS 950384-8.
–)B21FT AW71 R.AX RATIO 3.91/1 REPL 1 PCS 1232764-9
–)B23A,E BW55 242 CH -196994, 244 CH -634675, 245 CH -337861. REPL 1 PCS 1209444-7
–)MAN.TRANS BW/AW55

Forkortelser på denne tegningen

Ordliste — Volvos forkortelser

242: 242 (2-dörrars)
244: 244 (4-dörrars)
245: 245 (herrgårdsvagn)
B21F: 2,1 l 4-cyl insprutning, USA (240)
B23F: 2,3 l 4-cyl insprutning, USA (240)
RATIO: utvaxlingsférhallande
D24: 2,4 l 6-cyl diesel (240/740/760)
B23E: 2,3 l 4-cyl insprutning (240/740)
B21A: 2,1 l 4-cyl förgasare (240)
B21ET: 2,1 l 4-cyl insprutning turbo (240 Turbo)
B23A: 2,3 l 4-cyl förgasare (240)
B19ET: 1,9 l 4-cyl insprutning turbo (240)
B21FT: 2,1 l 4-cyl insprutning turbo, USA (240 Turbo)
SP: erstattet artikkel
OP: utgått av sortimentet
IK: inngår i sett

Slik leser du numrene

1232214 — Volvos originale artikkelnummer
Alt. nr 264612 — erstatningsnummer
1) — Hva tallene betyr

Numrene nedenfor viser til artikkelnumrene i katalogen.

Hämtar sprängskiss…

Fra Volvos originalkatalog

Katalog

240 / 260 1979–84

Modeller

A) 1) TYPE 1140, B) 1) TYPE 1310

Gruppe · side

Gruppe 45 · Katalogside 1073

Hva tallene betyr

–)B17, B19, B21, BW55, AW55: 242 (2-dørs), passer til og med chassisnummer 193515 · 244 (4-dørs), passer til og med chassisnummer 618315 · 245 (stasjonsvogn), passer til og med chassisnummer 331844; Erstattes av 1232666
–)D24, BW55: 244 (4-dørs), passer til og med chassisnummer 628430 · 245 (stasjonsvogn), passer til og med chassisnummer 337770; Erstattes av 1340335, 1233402, 1221635, 4 × 1340929, 4 × 947340, 4 × 942803, 4 × 950384
–)B17, B19, B21, BW55, AW55: 242 (2-dørs), passer fra chassisnummer 193516 · 244 (4-dørs), passer fra chassisnummer 618316 · 245 (stasjonsvogn), passer fra chassisnummer 331844; Erstattes av 1340345, 1233402, 1221635, 4 × 1340928, 4 × 947340, 4 × 942803, 4 × 950384
–)AW70, (USA), (CDN): 242 (2-dørs), passer fra chassisnummer 229230 · 244 (4-dørs), passer fra chassisnummer 850732 · 245 (stasjonsvogn), passer fra chassisnummer 454923
–)AW71, (USA), (CDN): 242 (2-dørs), passer fra chassisnummer 229230 · 244 (4-dørs), passer fra chassisnummer 850732 · 245 (stasjonsvogn), passer fra chassisnummer 454923
–)AW70, (USA), (CDN): 242 (2-dørs), passer til og med chassisnummer 229229 · 244 (4-dørs), passer til og med chassisnummer 850731 · 245 (stasjonsvogn), passer til og med chassisnummer 454922
–)AW71, (USA), (CDN): 242 (2-dørs), passer til og med chassisnummer 229229 · 244 (4-dørs), passer til og med chassisnummer 850731 · 245 (stasjonsvogn), passer til og med chassisnummer 454922
–)B17 · B19 · B21, M45; Erstattes av 1220969
–)B21F · B23F, AW70; Erstattes av 1340346, 1233402, 1221635, 4 × 1340928, 4 × 947340, 4 × 942803, 4 × 950384
–)D24, M46; Erstattes av 1340331, 1209349, 1221635, 4 × 1340928, 4 × 947340, 4 × 942803, 4 × 950384
–)D20, BW55; Erstattes av 1340335, 1233402, 1221635, 1232789, 4 × 1340929, 4 × 947340, 4 × 942803, 4 × 950384
–)B17 · B19 · B21 · B23, M45; Erstattes av 1377553, 1209369, 1221635, 4 × 1340928, 4 × 947340, 4 × 942803, 4 × 950384
2)B23E, M46; Erstattes av 1340341, 1209349, 1221635, 4 × 1340928, 4 × 947340, 4 × 942803, 4 × 950384
–)B21A, M47; Erstattes av 1340342, 1232972, 1221635, 4 × 1340928, 4 × 947340, 4 × 942803, 4 × 950384
–)D20, M46; Erstattes av 1340331, 1209349, 1221635, 4 × 1340928, 4 × 947340, 4 × 942803, 4 × 950384
–)B23A, M47; Erstattes av 1340342, 1232972, 4 × 1340928, 4 × 947340, 4 × 942803, 4 × 950384
–)B21A, M46; Erstattes av 1340341, 1209349, 4 × 1340928, 4 × 947340, 4 × 942803, 4 × 950384
–)B21ET, M46 · B23F, M46 · B21FT, M46; Erstattes av 1209306
–)B19 · B21, BW55 · AW55; Erstattes av 1340345, 1233402, 4 × 1340928, 4 × 947340, 4 × 942803, 4 × 950384
–)B27 · B28, M45
–)B27 · B28, M46
–)B27 · B28, BW55; Erstattes av 1340355, 1233402, 4 × 1340928, 4 × 947340, 4 × 942803, 4 × 950384
–)D20 · D24, M45
–)D20 · D24, M46; Erstattes av 1340331, 1209349, 4 × 1340928, 4 × 947340, 4 × 942803, 4 × 950384
2)D20 · D24, BW55; Erstattes av 1340335, 1233402, 4 × 1340929, 4 × 947340, 4 × 942803, 4 × 950384
3)D20, D24, BW55; Erstattes av 1340335, 1233402, 4 × 1340929, 4 × 947340, 4 × 942803, 4 × 950384
4)Unntatt D24, BW55
5)Unntatt D20, D24, BW55
4)D24, BW55
5)D20 · D24, BW55
6)Se pos 18
–)D24, BW55
–)D20 · D24, BW55

Kontroller bilens chassisnummer mot listen ovenfor før bestilling.

Flere merknader fra katalogen (17)

–)D1 44.5 mm D2 44.5 mm
–)B19, B21, B23 M46 ALTER 1 242 CH APP -159000 244 CH APP -450000 245 CH APP -250000 ALTER 2, SEE FIG 2 REPL 1 PCS 1232573-4
–)D24 M45 R.AX RATIO 3.73,3.91/1.D20 M45.
–)D24 M45 R.AX RATIO 3.54
–)D24 BW55 R.AX 1216111 244 CH 628431- 245 CH 337771- REPL 1 PCS 1340335-7, 1 PCS 1233402-5, 1 PCS 1221635-4, 4 PCS 1340929-7, 4 PCS 947340-6, 4 PCS 942803-8, 4 PCS 950384-8.
–)D24 BW55 R.AX 1216127, R.AX 1216136 244 CH 628431- 245 CH 337771- REPL 1 PCS 1340335-7, 1 PCS 1233402-5, 1 PCS 1221635-4, 4 PCS 1340929-7, 4 PCS 947340-6, 4 PCS 942803-8, 4 PCS 950384-8.
–)D1 44.5 mm D2 50.8 mm
–)B19, B21 M46 ALTER 2 REPL 1 PCS 1340341-5, 1 PCS 1209349-8, 1 PCS 1221635-4, 4 PCS 1340928-9, 4 PCS 947340-6, 4 PCS 942803-8, 4 PCS 950384-8.
–)D1 50.8 mm D2 50.8 mm
3)B21ET, B23A,E M46. REPL 1 PCS 1340341-5, 1 PCS 1209349-8, 4 PCS 1340928-9, 4 PCS 947340-6,, 4 PCS 942803-8, 4 PCS 950384-8.
–)B23A,E BW55 242 CH 196995-, 244 CH 634675-, 245 CH 337862-. REPL 1 PCS 1340345-6, 1 PCS 1233402-5, 4 PCS 1340928-9, 4 PCS 947340-6, 4 PCS 942803-8, 4 PCS 950384-8.
–)B19AE , B21A,E,F M45. REPL 1 PCS 1377553-1, 1 PCS 1209369-6, 4 PCS 1340928-9, 4 PCS 947340-6, 4 PCS 942803-8, 4 PCS 950384-8.
–)B19ET, B21ET,FT M45. B23A,E M45. REPL 1 PCS 1340340-7, 1 PCS 1209369-6, 4 PCS 1340928-9, 4 PCS 947340-6, 4 PCS 942803-8, 4 PCS 950384-8.
–)B21FT AW71 B23 AW71 R.AX RATIO 3.73/1 REPL 1 PCS 1340346-4, 1 PCS 1233402-5, 4 PCS 1340928-9, 4 PCS 947340-6, 4 PCS 942803-8, 4 PCS 950384-8.
–)B21FT AW71 R.AX RATIO 3.91/1 REPL 1 PCS 1232764-9
–)B23A,E BW55 242 CH -196994, 244 CH -634675, 245 CH -337861. REPL 1 PCS 1209444-7
–)MAN.TRANS BW/AW55

Forkortelser på denne tegningen

Ordliste — Volvos forkortelser

242: 242 (2-dörrars)
244: 244 (4-dörrars)
245: 245 (herrgårdsvagn)
B21F: 2,1 l 4-cyl insprutning, USA (240)
B23F: 2,3 l 4-cyl insprutning, USA (240)
RATIO: utvaxlingsférhallande
D24: 2,4 l 6-cyl diesel (240/740/760)
B23E: 2,3 l 4-cyl insprutning (240/740)
B21A: 2,1 l 4-cyl förgasare (240)
B21ET: 2,1 l 4-cyl insprutning turbo (240 Turbo)
B23A: 2,3 l 4-cyl förgasare (240)
B19ET: 1,9 l 4-cyl insprutning turbo (240)
B21FT: 2,1 l 4-cyl insprutning turbo, USA (240 Turbo)
SP: erstattet artikkel
OP: utgått av sortimentet
IK: inngår i sett

Slik leser du numrene

1232214 — Volvos originale artikkelnummer
Alt. nr 264612 — erstatningsnummer
1) — Hva tallene betyr

Numrene nedenfor viser til artikkelnumrene i katalogen.
