Kompressor til Volvo 240/260 1979-84

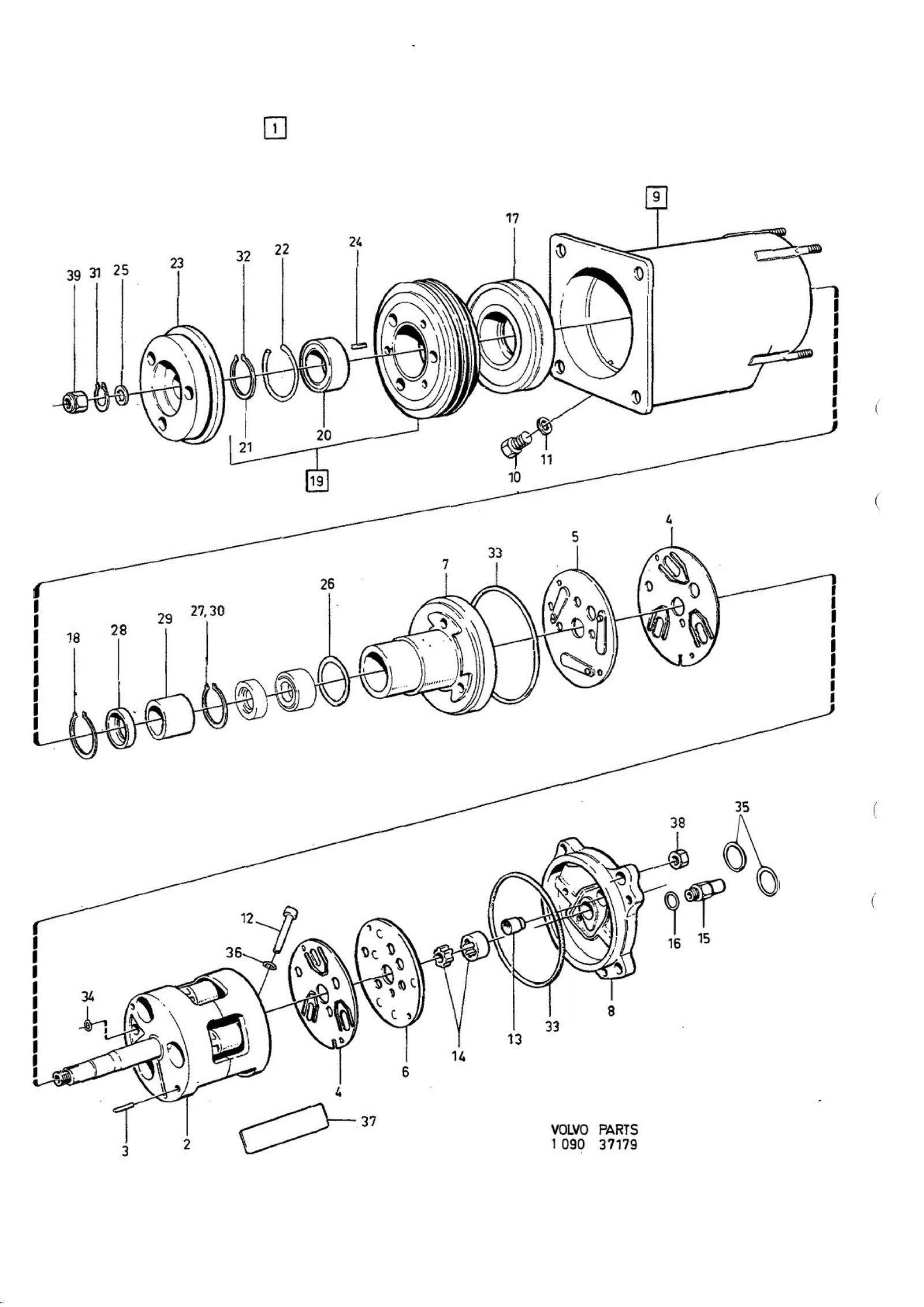

Klimaanlegg · Volvo 240 / 260 1979–84 · KOMPRESSOR · 87 · side 1317

Klikk på et tall for å se artiklene

35 posisjoner · 2 i sortiment

35 deler · 2 i sortiment

Chassisnummer:

262 (2-dørs): –6449

264 (4-dørs): –83054

265 (stasjonsvogn): –21774

Chassisnummer:

262 (2-dørs): 6450–

264 (4-dørs): 83055–

265 (stasjonsvogn): 21775–

5 999,00 krinkl. mva

Antall per bil: 1

2 Zylinder— lagerføres ikke som reservedel

3 Fuhrungsstift— lagerføres ikke som reservedel

4 Platte— lagerføres ikke som reservedel

5 Platte— lagerføres ikke som reservedel

6 Platte— lagerføres ikke som reservedel

7 Deckel, v— lagerføres ikke som reservedel

8 Deckel, h— lagerføres ikke som reservedel

Passer: 262 (2-dørs), passer til og med chassisnummer 6449 · 264 (4-dørs), passer til og med chassisnummer 83054 · 265 (stasjonsvogn), passer til og med chassisnummer 21774

Merknad: 1235215) · 1235412)

8 Deckel— lagerføres ikke som reservedel

Passer: 262 (2-dørs), passer fra chassisnummer 6450 · 264 (4-dørs), passer fra chassisnummer 83055 · 265 (stasjonsvogn), passer fra chassisnummer 21775

Merknad: 1259724)

9 Gehäuse— lagerføres ikke som reservedel

Passer: 262 (2-dørs), passer til og med chassisnummer 6449 · 264 (4-dørs), passer til og med chassisnummer 83054 · 265 (stasjonsvogn), passer til og med chassisnummer 21774

Merknad: 1235215) · 1235412)

9 Gehäuse— lagerføres ikke som reservedel

Passer: 262 (2-dørs), passer fra chassisnummer 6450 · 264 (4-dørs), passer fra chassisnummer 83055 · 265 (stasjonsvogn), passer fra chassisnummer 21775

Merknad: 1259724)

10 Stöpsel— lagerføres ikke som reservedel

11 Dichtung— lagerføres ikke som reservedel

12 Rohr— lagerføres ikke som reservedel

13 Filter— lagerføres ikke som reservedel

14 Pumpenrad innen und aussen— lagerføres ikke som reservedel

Inngår i: SP Kompressor

Antall per bil: 1

16 O-ring— lagerføres ikke som reservedel

Inngår i: SP Kompressor

Antall per bil: 1

Inngår i: SP Kompressor

Antall per bil: 1

199,00 krinkl. mva

Antall per bil: 1

Inngår i: Remskiva

Antall per bil: 1

21 Schlossring

Inngår i: SP Kompressor

Antall per bil: 1

Inngår i: SP Kompressor

Antall per bil: 1

Inngår i: SP Kompressor

Antall per bil: 1

26 O-ring— inngår i sett + NS

27 Schlossring— inngår i sett + NS

28 Halter— inngår i sett + NS

29 Dichtung— inngår i sett + NS

Antall per bil: 1

30 Schlossring— inngår i sett + NS

32 Schlossring— inngår i sett + NS

Antall per bil: 1

33 O-ring— inngår i sett + NS

34 O-ring— inngår i sett + NS

35 O-ring— inngår i sett + NS

36 O-ring— inngår i sett + NS

Slik leser du sprengskissen

Posisjonsnavnene er Volvos egne katalogbetegnelser og står på svensk — det er ordrett det reservedelskatalogen trykker. Gå etter posisjonsnummeret i tegningen og OE-nummeret i raden; de er de samme uansett språk.
Gruppnumrene følger Volvos delekatalog: 2 Motor, 3 Elsystem, 4 Kraftoverføring, 5 Bremser, 6 Hjuloppheng/styring, 8 Karosseri og innredning, 9 Øvrig utstyr. Gruppe 7 (Fjæring og hjul) finnes i flere kataloger, men mangler i Amazon-, 1800- og 164-katalogene.
Typekodene angir karosserivariant, for eksempel på Amazon: P 120 (4-dørs), P 130 (2-dørs), P 220 (stasjonsvogn) — karosseri er tilpasning, ikke motor.
Sidenummeret gjelder innenfor gruppen — side 3 i gruppe 8a er en annen side enn side 3 i gruppe 2a.
"I sortiment" betyr at vi kan levere posisjonen akkurat nå. En grå posisjon finnes i katalogen, men ikke hos oss.
Motorfaktaene (f.eks. B18 · 1961–1968 · 1 778 cm³) angir motorfamiliens produksjonsår og slagvolum ifølge volvoclub.org.uk — det er ikke tilpasning for din bil. Kontroller alltid mot chassisnummeret.

Fra Volvos originalkatalog

Katalog: 240 / 260 1979–84
Modeller: B28
Gruppe · side: Gruppe 87 · Katalogside 1317

Hva tallene betyr

1)Erstattes av 1259724
2)Erstattes av 1277225, 1277224, 1207400, 1207405, 1277239, 1207406
3)Erstattes av 1277225, 1277224, 1207400, 1207405, 1277239, 1207406, 967137
–)Alt. nr 1323083

Kontroller bilens chassisnummer mot listen ovenfor før bestilling.

Flere merknader fra katalogen (4)

1)262 CH-6449, 264 CH-83054, 265 CH-21774.; 1235215); 1235412)
2)262 CH 6450-, 264 CH 83055-, 265 CH 21775-.; 1259724)
–)D6" 1235412, 1259724
–)D5" 1235215

Forkortelser på denne tegningen

Ordliste — Volvos forkortelser

262: 262 (2-dörrars)
264: 264 (4-dörrars)
265: 265 (herrgårdsvagn)
SP: erstattet artikkel
NS: lagerføres ikke som reservedel
KN: inngår i sett + NS

Slik leser du numrene

1277225 — Volvos originale artikkelnummer
Alt. nr 264612 — erstatningsnummer
1) — Hva tallene betyr
NS — Føres ikke på lager

Numrene nedenfor viser til artikkelnumrene i katalogen.
