Servopumpe oljebeholder til Volvo 240/260 1979-84

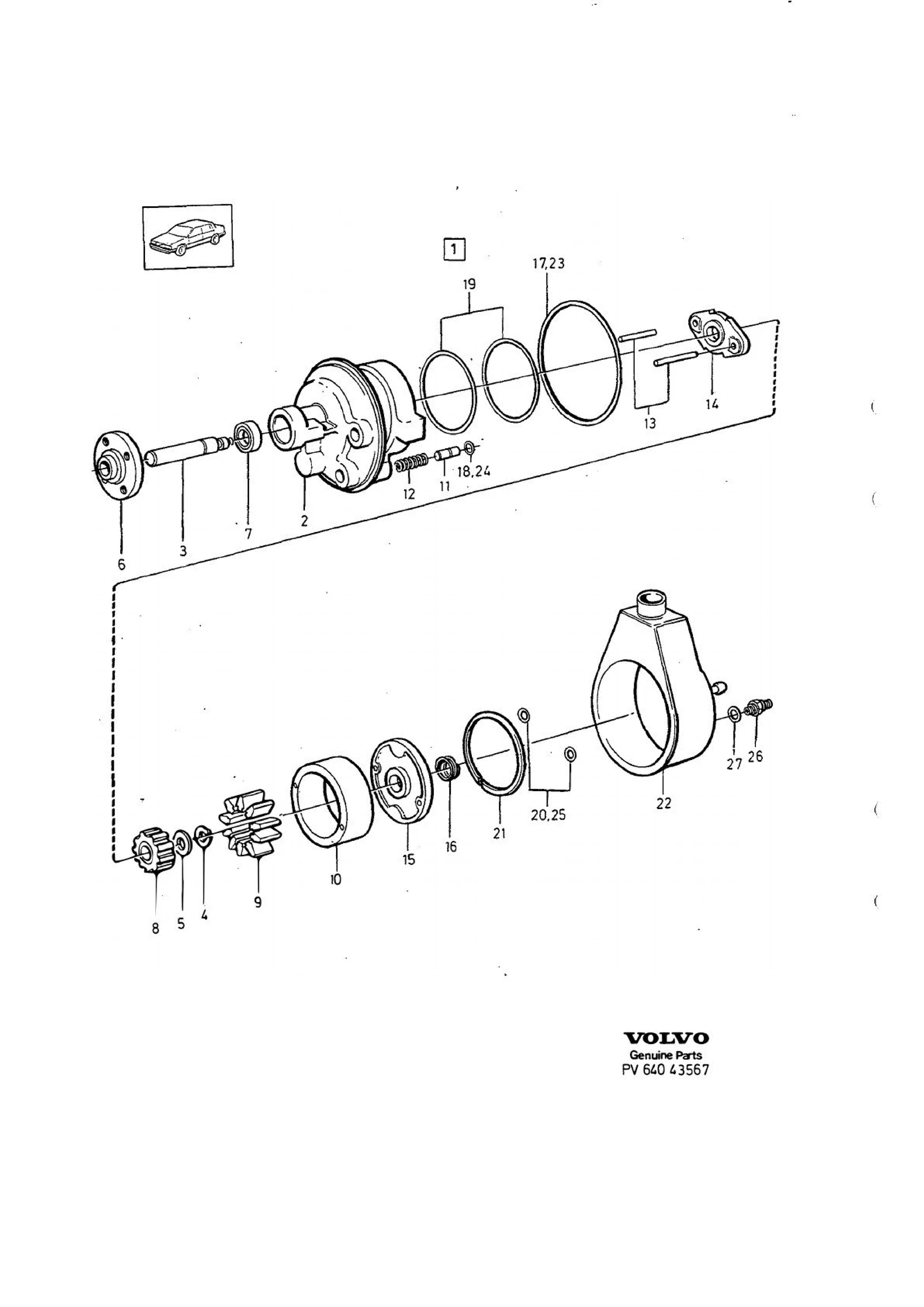

Styring · Volvo 240 / 260 1979–84 · SERVOPUMPE OLJEBEHOLDER · 64 · side 1217

Klikk på et tall for å se artiklene

27 posisjoner · 0 i sortiment

27 deler · 0 i sortiment

2 Gehäuse— lagerføres ikke som reservedel

3 Antriebswelle— inngår i sett + NS

4 Schlossring— inngår i sett + NS

Antall per bil: nødvendig antall/lengde

Antall per bil: 1

8 Rotor— inngår i sett + NS

9 Flügel— inngår i sett + NS

10 Ring— inngår i sett + NS

11 Ventil— inngår i sett + NS

12 Feder— inngår i sett + NS

Antall per bil: 2

Antall per bil: 1

17 O-ring— inngår i sett + NS

18 O-ring— inngår i sett + NS

19 O-ring— inngår i sett + NS

20 O-ring— inngår i sett + NS

inngår i sett

Antall per bil: 1

22 Ölvorratsbehälter— inngår i sett + NS

23 O-ring— inngår i sett + NS

24 O-ring— inngår i sett + NS

25 O-ring— inngår i sett + NS

Antall per bil: 1

Slik leser du sprengskissen

Posisjonsnavnene er Volvos egne katalogbetegnelser og står på svensk — det er ordrett det reservedelskatalogen trykker. Gå etter posisjonsnummeret i tegningen og OE-nummeret i raden; de er de samme uansett språk.
Gruppnumrene følger Volvos delekatalog: 2 Motor, 3 Elsystem, 4 Kraftoverføring, 5 Bremser, 6 Hjuloppheng/styring, 8 Karosseri og innredning, 9 Øvrig utstyr. Gruppe 7 (Fjæring og hjul) finnes i flere kataloger, men mangler i Amazon-, 1800- og 164-katalogene.
Typekodene angir karosserivariant, for eksempel på Amazon: P 120 (4-dørs), P 130 (2-dørs), P 220 (stasjonsvogn) — karosseri er tilpasning, ikke motor.
Sidenummeret gjelder innenfor gruppen — side 3 i gruppe 8a er en annen side enn side 3 i gruppe 2a.
"I sortiment" betyr at vi kan levere posisjonen akkurat nå. En grå posisjon finnes i katalogen, men ikke hos oss.
Motorfaktaene (f.eks. B18 · 1961–1968 · 1 778 cm³) angir motorfamiliens produksjonsår og slagvolum ifølge volvoclub.org.uk — det er ikke tilpasning for din bil. Kontroller alltid mot chassisnummeret.

Fra Volvos originalkatalog

Katalog: 240 / 260 1979–84
Modeller: A: 1276495, B: 1273595, C: 1274123
Gruppe · side: Gruppe 64 · Katalogside 1217

Hva tallene betyr

–)B17 · B19 · B21 · B23, D20 · D24; Erstattes av 1359116, 1272424, 1272426
–)B27 · B28; Erstattes av 1273973, 464538, 1330788
1)0.05 mm
1)0.1 mm
1)0.2 mm
1)0.3 mm
–)Se gruppe 64, side 1229
–)Erstattes av 855735; Se gruppe 64, side 1229; Erstattes av 1272431

Kontroller bilens chassisnummer mot listen ovenfor før bestilling.

Flere merknader fra katalogen (1)

–)B17,B19,B21,B23,D20,D2 REPL 1 PCS 1359116-9.

Forkortelser på denne tegningen

Ordliste — Volvos forkortelser

D24: 2,4 l 6-cyl diesel (240/740/760)
SP: erstattet artikkel
NS: lagerføres ikke som reservedel
KN: inngår i sett + NS
IK: inngår i sett

Slik leser du numrene

1272634 — Volvos originale artikkelnummer
Alt. nr 264612 — erstatningsnummer
1) — Hva tallene betyr
NS — Føres ikke på lager

Numrene nedenfor viser til artikkelnumrene i katalogen.
