Bakaksel til Volvo 240/260 1985-87

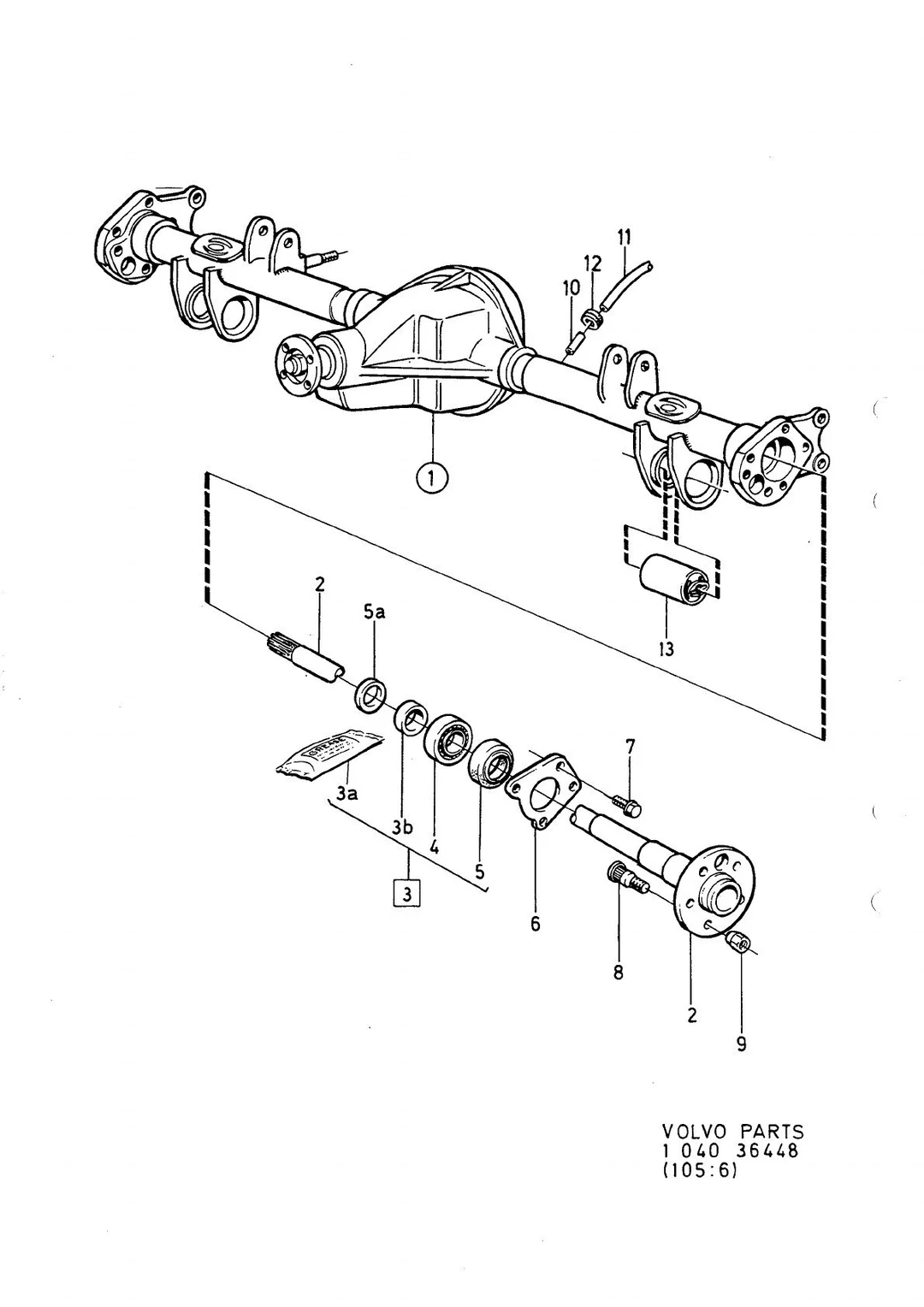

Bakaksel · Volvo 240 / 260 1985–87 · BAKAKSEL

Klikk på et tall for å se artiklene

32 posisjoner · 10 i sortiment

32 deler · 10 i sortiment

lagerføres ikke som reservedel

Antall per bil: 1

Inngår i: Bakaxelkåpa

Antall per bil: 1

3 Cap— lagerføres ikke som reservedel

Antall per bil: 4

5 Anchorage— lagerføres ikke som reservedel

6 Anchorage— lagerføres ikke som reservedel

68,00 krinkl. mva

Antall per bil: 2

139,00 krinkl. mva

Antall per bil: 2

Antall per bil: 1

629,00 krinkl. mva

Antall per bil: 1

2 099,00 krinkl. mva

Antall per bil: 1

100,00 krinkl. mva

Antall per bil: 1

37,00 krinkl. mva

Antall per bil: 1

369,00 krinkl. mva

Antall per bil: 1

Antall per bil: 9

76,00 krinkl. mva

Antall per bil: 1

82,00 krinkl. mva

Antall per bil: 1

22 Differential pinion— inngår i sett + NS

23 Differential side gear— inngår i sett + NS

Antall per bil: 2

149,00 krinkl. mva

Antall per bil: 2

1 499,00 krinkl. mva

Antall per bil: 1

lagerføres ikke som reservedel

Antall per bil: 1

lagerføres ikke som reservedel

Antall per bil: 1

? Rear axle

Merknad: Utvaxlingsférhallande: 3.73/1

lagerføres ikke som reservedel

Antall per bil: 1

lagerføres ikke som reservedel

Antall per bil: 1

lagerføres ikke som reservedel

Antall per bil: 1

? Rear axle

Merknad: Utvaxlingsférhallande: 3.91/1

lagerføres ikke som reservedel

Antall per bil: 1

Slik leser du sprengskissen

Posisjonsnavnene er Volvos egne katalogbetegnelser og står på svensk — det er ordrett det reservedelskatalogen trykker. Gå etter posisjonsnummeret i tegningen og OE-nummeret i raden; de er de samme uansett språk.
Gruppnumrene følger Volvos delekatalog: 2 Motor, 3 Elsystem, 4 Kraftoverføring, 5 Bremser, 6 Hjuloppheng/styring, 8 Karosseri og innredning, 9 Øvrig utstyr. Gruppe 7 (Fjæring og hjul) finnes i flere kataloger, men mangler i Amazon-, 1800- og 164-katalogene.
Typekodene angir karosserivariant, for eksempel på Amazon: P 120 (4-dørs), P 130 (2-dørs), P 220 (stasjonsvogn) — karosseri er tilpasning, ikke motor.
Sidenummeret gjelder innenfor gruppen — side 3 i gruppe 8a er en annen side enn side 3 i gruppe 2a.
"I sortiment" betyr at vi kan levere posisjonen akkurat nå. En grå posisjon finnes i katalogen, men ikke hos oss.
Motorfaktaene (f.eks. B18 · 1961–1968 · 1 778 cm³) angir motorfamiliens produksjonsår og slagvolum ifølge volvoclub.org.uk — det er ikke tilpasning for din bil. Kontroller alltid mot chassisnummeret.

Samme KA-nummer finnes også i: 240 1988 · 240 / 260 1978 · 240 / 260 1979–84

Fra Volvos originalkatalog

Katalog: 240 / 260 1985–87
Modeller: 240-260 series 1985-1987
Gruppe · side: Gruppe 46

Hva tallene betyr

–)Erstattes av 1216345
–)Erstattes av 1216095
–)Erstattes av 1216173
–)Erstattes av 1216341
–)Erstattes av 1216343
–)Erstattes av 1216213
–)Erstattes av 1216190
–)Alt. nr 1209359
–)Alt. nr 963248
–)Tykkelse: 0.1 mm
–)Tykkelse: 0.15 mm
–)Tykkelse: 0.25 mm
–)Tykkelse: 0.7 mm
–)Tykkelse: 1.5 mm
–)Tykkelse: 2.5 mm
–)Alt. nr 1324068
–)Lengde: 12 mm
–)Alt. nr 1217079
–)Erstattes av 271422
–)Utvaxlingsférhallande: 3.73/1
–)Utvaxlingsférhallande: 3.91/1

Kontroller bilens chassisnummer mot listen ovenfor før bestilling.

Flere merknader fra katalogen (28)

–)R.AX RATIO 3.31/1
–)REPL 1 PCS 1216213-7, 1 PCS 1340620-2 MARKED 3.54-1216199 1985 REPL 1 PCS 1216213-7, 1 PCS 384727-4
–)MARKED 3.54-1216211 1986- REPL 1 PCS 1216213-7, 1 PCS 1340620-2
–)MARKED 3.54-1216136 REPL 1 PCS 1216341-6.
–)MARKED 3.54-1216201 1985 REPL 1 PCS 1216213-7
–)MARKED 3.54-1216111 REPL 1 PCS 1216213-7
–)MARKED 3.73-1216184 1985 REPL 1 PCS 1216173-3
–)MARKED 3.73-1216205 1986- REPL 1 PCS 1216173-3, 1 PCS 1340620-2
–)MARKED 3.73-1216173 1986- REPL 1 PCS 1216343-2.
–)MARKED 3.73-1216192 1985 REPL 1 PCS 1216173-3, 1 PCS 384727-4.
–)MARKED 3.73-1216187 1985 REPL 1 PCS 1216343-2
–)MARKED 3.73-1216163 1986- REPL 1 PCS 1216343-2
–)MARKED 3.73-1216214 1986- REPL 1 PCS 1216343-2.
–)MARKED 3.73-1216195 1985 REPL 1 PCS 1216214-5, 1 PCS 384727-4
–)MARKED 3.73-1216208 REPL 1 PCS 1216214-5, 1 PCS 1340620-2
–)MARKED 3.73-1216200 1985 REPL 1 PCS 1216214-5, 1 PCS 384727-4
–)MARKED 3.73-1216212 1986- REPL 1 PCS 1216214-5, 1 PCS 1340620-2
–)MARKED 3.73-1216202 1985 REPL 1 PCS 1216343-2
–)MARKED 3.73-1216123 REPL 1 PCS 1216343-2
–)MARKED 3.73-1216118 REPL 1 PCS 1216343-2.
–)MARKED 3.91-1216183 1985 REPL 1 PCS 1216174-1
–)MARKED 3.91-1216174 1986- REPL 1 PCS 1216345-7.
–)MARKED 3.91-1216104 REPL 1 PCS 1216095-8
–)MARKED 3.91-1216191 1985 REPL 1 PCS 1216174-1, 1 PCS 384727-4
–)MARKED 3.91-1216204 1986- REPL 1 PCS 1216174-1, 1 PCS 1340620-2
–)MARKED 3.91-1216186 1985 REPL 1 PCS 1216345-7.
–)MARKED 3.91-1216194 1985 REPL 1 PCS 1216186-5, 1 PCS 384727-4
–)MARKED 3.91-1216095

Forkortelser på denne tegningen

Ordliste — Volvos forkortelser

THK: tykkelse
LG: lengde
RATIO: utvaxlingsférhallande
SP: erstattet artikkel
NS: lagerføres ikke som reservedel
KN: inngår i sett + NS

Slik leser du numrene

1216198 — Volvos originale artikkelnummer
Alt. nr 264612 — erstatningsnummer
1) — Hva tallene betyr
NS — Føres ikke på lager

Numrene nedenfor viser til artikkelnumrene i katalogen.
