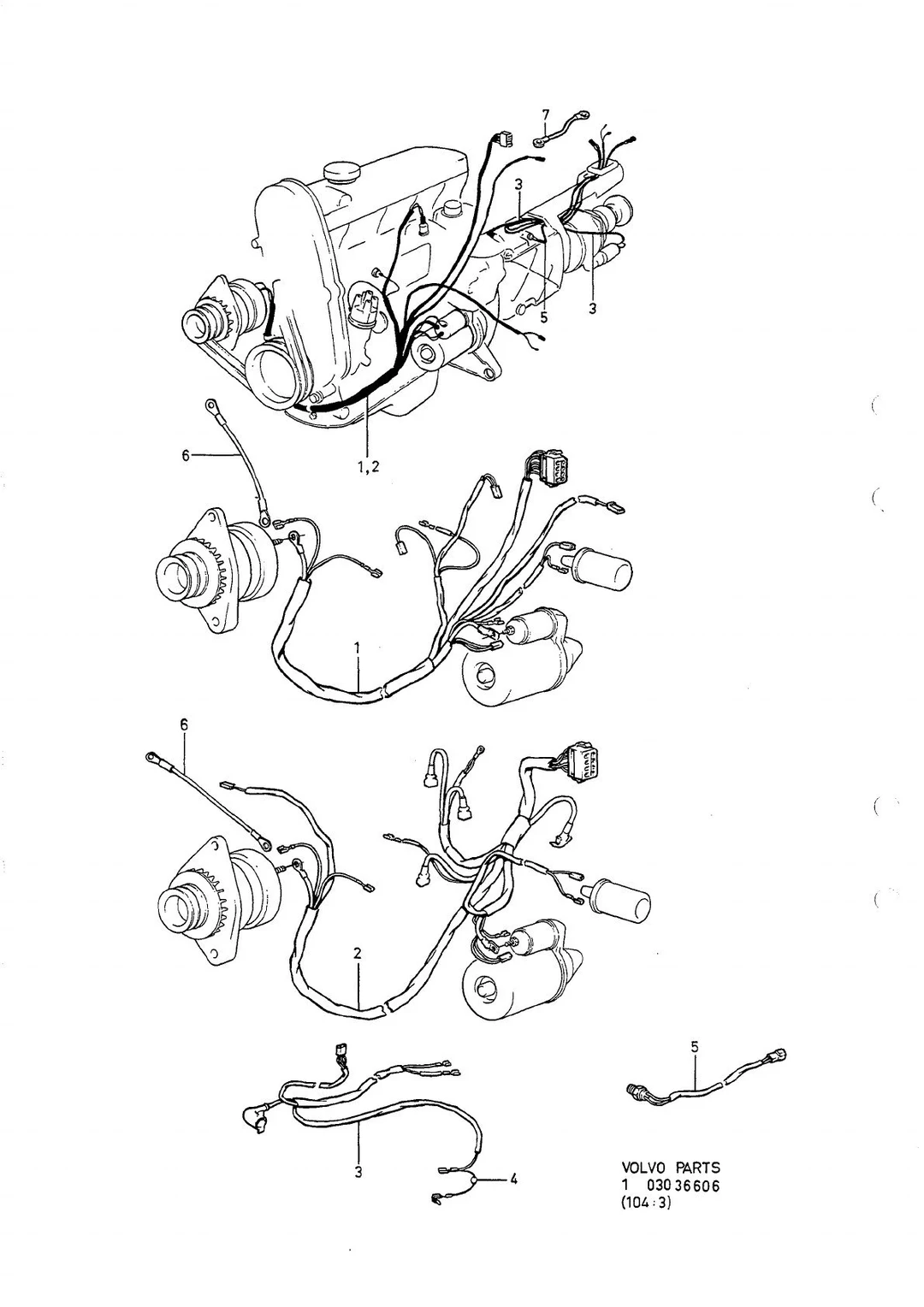

Ledningsnett, motorgirkasse til Volvo 240/260 1985-87

Ledninger og sikringer · Volvo 240 / 260 1985–87 · LEDNINGSNETT, MOTOR- GIRKASSE · 37 · side 481

Klikk på et tall for å se artiklene

8 posisjoner · 2 i sortiment

8 deler · 2 i sortiment

Antall per bil: 1

3 Cable harness Overdrive— lagerføres ikke som reservedel

Passer: Girkasse, M46

Antall per bil: 1

5 Cable harness back-up lamp— lagerføres ikke som reservedel

Passer: Manuelt gir

Antall per bil: 2

Antall per bil: 1

119,00 krinkl. mva

Antall per bil: 1

43,00 krinkl. mva

Antall per bil: 1

Chassisnummer:

–254616 · –748419

43,00 krinkl. mva

Antall per bil: 1

Chassisnummer:

254617–

99,00 krinkl. mva

Antall per bil: 1

? Cable harness, engine compartment-dashboard ........ 4CYL, 6CYL

Merknad: Se gruppe 37, side 483 (LEDNINGSMATTA, MOTOR- VÄXELLÅDA)

? Cable harness, engine compartment-dashboard ........ DSL

Merknad: Se gruppe 37, side 485 (LEDNINGSMATTA, MOTOR- VÄXELLÅDA)

? Cable harness, engine- gearbox 4CYL

Merknad: Se gruppe 37, side 487 (LEDNINGSMATTA TÄNDSYSTEM)

1362549
Ledningsmatta
1362549 · LEDNINGSMATTA TÄNDSYSTEM · Posisjonsnummer 1
1363461
Ledningsmatta
1363461 · LEDNINGSMATTA TÄNDSYSTEM · Posisjonsnummer 1
3515885
Ledningsmatta
3515885 · LEDNINGSMATTA TÄNDSYSTEM · Posisjonsnummer 1
1307582
Ledningsmatta
1307582 · LEDNINGSMATTA TÄNDSYSTEM · Posisjonsnummer 1
909,00 krinkl. mva
1

? Cable harness, engine- gearbox 6CYL

Merknad: Se gruppe 37, side 489 (LEDNINGSMATTA LUFTKONDITIONERING)

1362164
Ledningsmatta
1362164 · LEDNINGSMATTA LUFTKONDITIONERING · Posisjonsnummer 1
1363378
Ledningsmatta
1363378 · LEDNINGSMATTA LUFTKONDITIONERING · Posisjonsnummer 1
1347843
Ledningsmatta
1347843 · LEDNINGSMATTA LUFTKONDITIONERING · Posisjonsnummer 1
3515730
Ledningsmatta
3515730 · LEDNINGSMATTA LUFTKONDITIONERING · Posisjonsnummer 1

? Cable harness, engine- gearbox DSL

Merknad: Se gruppe 37, side 491 (LEDNINGSMATTA LUFTKONDITIONERING)

1362164
Ledningsmatta
1362164 · LEDNINGSMATTA LUFTKONDITIONERING · Posisjonsnummer 1
1363378
Ledningsmatta
1363378 · LEDNINGSMATTA LUFTKONDITIONERING · Posisjonsnummer 1
1347843
Ledningsmatta
1347843 · LEDNINGSMATTA LUFTKONDITIONERING · Posisjonsnummer 1
3515730
Ledningsmatta
3515730 · LEDNINGSMATTA LUFTKONDITIONERING · Posisjonsnummer 1

? Cable harness ignition system

Merknad: Se gruppe 37, side 493 (LEDNINGSMATTA, FÖNSTERHISSAR)

? Cable harness Air conditioning

Merknad: Se gruppe 37, side 495 (LEDNINGSMATTA CENTRALLÅS / BOTTENSVÄLLARE BAKLUCKA)

? Cable harness cabin .............

Merknad: Se gruppe 37, side 497 (LEDNINGSMATTA CENTRALLÅS / BOTTENSVÄLLARE BAKLUCKA)

? Cable harness, power windows

Merknad: Se gruppe 37, side 499 (LEDNINGSMATTA, BACKSPEGLAR)

1259492
Ledningsmatta, v elbackspegel
1259492 · LEDNINGSMATTA, BACKSPEGLAR · Posisjonsnummer 1
769,00 krinkl. mva
1
1259493
Ledningsmatta, h elbackspegel
1259493 · LEDNINGSMATTA, BACKSPEGLAR · Posisjonsnummer 1
739,00 krinkl. mva
1

? Cable harness central locking .

Merknad: Se gruppe 37, side 501 (LEDNINGSMATTA, BACKSPEGLAR)

? Cable harness, bottom rails- boot lid/tailgate ............

Merknad: Se gruppe 37, side 503 (LEDNINGAR, LEDNINGS- SKOR, HYLSOR)

? Cable harness, door mirrors ...

Merknad: Se gruppe 37, side 505 (ISOLATORER FLATSTIFT)

? Cables, cable terminals and sleeves .............................

Merknad: Se gruppe 37, side 507 (ISOLATORER FLATSTIFT)

? Insulators tab ........................

Merknad: Se gruppe 37, side 511

? Insulators pin ........................

Merknad: Se gruppe 37, side 513

? Contacts Insulators ..................

Merknad: Se gruppe 37, side 515

? Contacts .................................

Merknad: Se gruppe 37, side 517

? Rubber grommets, holders, clamps, screws, washers .......

Merknad: Se gruppe 37, side 519

? Elec. distribution centre, fusebox and fuses .............................

Merknad: Se gruppe 37, side 525 (INSTRUMENTERING)

? Notes .....................................

Passer: Årsmodell 1979–1984 · B19ET · B21ET

Merknad: Motorer B17A · B21FT och tillhörande detaljer redovisas ej i denna katalog. Vid behov hänvisas till reservdelskatalog 240-260 SERIES

Slik leser du sprengskissen

Posisjonsnavnene er Volvos egne katalogbetegnelser og står på svensk — det er ordrett det reservedelskatalogen trykker. Gå etter posisjonsnummeret i tegningen og OE-nummeret i raden; de er de samme uansett språk.
Gruppnumrene følger Volvos delekatalog: 2 Motor, 3 Elsystem, 4 Kraftoverføring, 5 Bremser, 6 Hjuloppheng/styring, 8 Karosseri og innredning, 9 Øvrig utstyr. Gruppe 7 (Fjæring og hjul) finnes i flere kataloger, men mangler i Amazon-, 1800- og 164-katalogene.
Typekodene angir karosserivariant, for eksempel på Amazon: P 120 (4-dørs), P 130 (2-dørs), P 220 (stasjonsvogn) — karosseri er tilpasning, ikke motor.
Sidenummeret gjelder innenfor gruppen — side 3 i gruppe 8a er en annen side enn side 3 i gruppe 2a.
"I sortiment" betyr at vi kan levere posisjonen akkurat nå. En grå posisjon finnes i katalogen, men ikke hos oss.
Motorfaktaene (f.eks. B18 · 1961–1968 · 1 778 cm³) angir motorfamiliens produksjonsår og slagvolum ifølge volvoclub.org.uk — det er ikke tilpasning for din bil. Kontroller alltid mot chassisnummeret.

Fra Volvos originalkatalog

Katalog: 240 / 260 1985–87
Modeller: 4 CYL
Gruppe · side: Gruppe 37 · Katalogside 481

Hva tallene betyr

–)B230K · Årsmodell 1987
–)B230F unntatt (AUS) · Årsmodell –1987
–)Med klimaanlegg, 4-dørs personbil: passer til og med chassisnummer 254616; 5-dørs personbil: passer til og med chassisnummer 748419
–)B200K · B230A
–)B200E · B230E
–)B230F, Hégerstyrning; Alt. nr 1362794
–)Turbo
–)Girkasse, M46
–)Manuelt gir
–)Innsprøytingsmotor (bensin)
–)Se gruppe 37, side 483
–)Se gruppe 37, side 485
–)Se gruppe 37, side 487
–)Se gruppe 37, side 489
–)Se gruppe 37, side 491
–)Se gruppe 37, side 493
–)Se gruppe 37, side 495
–)Se gruppe 37, side 497
–)Se gruppe 37, side 499
–)Se gruppe 37, side 501
–)Se gruppe 37, side 503
–)Se gruppe 37, side 505
–)Se gruppe 37, side 507
–)Se gruppe 37, side 511
–)Se gruppe 37, side 513
–)Se gruppe 37, side 515
–)Se gruppe 37, side 517
–)Se gruppe 37, side 519
–)Se gruppe 37, side 525

Kontroller bilens chassisnummer mot listen ovenfor før bestilling.

Flere merknader fra katalogen (2)

–)A.C 4DRS CH 254617-, 5DRS 748420-,
1)Motorer B17A,B19ET,B21ET,B21FT och tillhörande detaljer redovisas ej i denna katalog. Vid behov hänvisas till reservdelskatalog 240-260 SERIES 1979-1984.

Forkortelser på denne tegningen

Ordliste — Volvos forkortelser

B200K: 2,0 l 4-cyl förgasare (240/740)
B230A: 2,3 l 4-cyl förgasare (240/740)
B230K: 2,3 l 4-cyl förgasare (240/740)
B200E: 2,0 l 4-cyl insprutning (240/740)
B230E: 2,3 l 4-cyl insprutning (240/740)
B230F: 2,3 l 4-cyl insprutning, katalysator (240/740/940)
EXC: exklusive |
R.H.D: hégerstyrning
TURBO: turbo
TRANS: girkasse
MAN.TRANS: manuelt gir
F.I: innsprøytingsmotor (bensin)
A.C: med klimaanlegg
4DRS: 4-dørs personbil
5DRS: 5-dørs personbil
B19ET: 1,9 l 4-cyl insprutning turbo (240)
B21ET: 2,1 l 4-cyl insprutning turbo (240 Turbo)
NS: lagerføres ikke som reservedel

Slik leser du numrene

3515727 — Volvos originale artikkelnummer
Alt. nr 264612 — erstatningsnummer
1) — Hva tallene betyr
NS — Føres ikke på lager

Numrene nedenfor viser til artikkelnumrene i katalogen.
