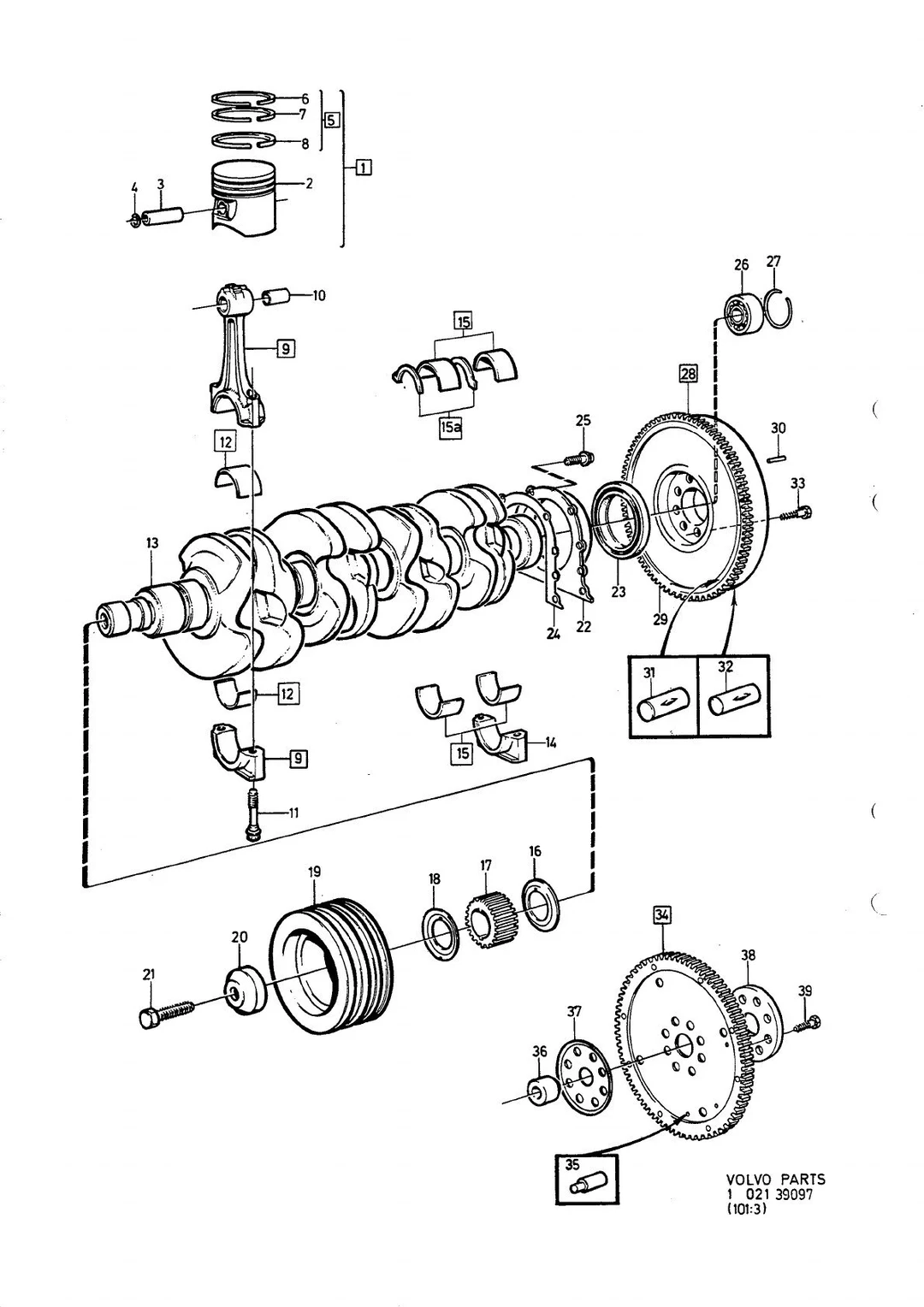

Veivverk til Volvo 240/260 1985-87

Motor · Volvo 240 / 260 1985–87 · VEIVVERK · 21 · side 117-119

Klikk på et tall for å se artiklene

38 posisjoner · 19 i sortiment

38 deler · 19 i sortiment

4 Gudgeon pin— inngår i sett + NS

inngår i sett

Antall per bil: 8

6 Compression ring— inngår i sett + NS

7 Compression ring— inngår i sett + NS

8 Oil deflector ring— inngår i sett + NS

lagerføres ikke som reservedel

Antall per bil: 4

Inngår i: Vevstake

Antall per bil: 4

Inngår i: Vevstake

Antall per bil: 8

449,00 krinkl. mva

Antall per bil: 1

469,00 krinkl. mva

Antall per bil: 1

829,00 krinkl. mva

Antall per bil: 1

12 Bearing shell upper— inngår i sett + NS

12 Bearing shell lower— inngår i sett + NS

Antall per bil: 1

14 Bearing cap

Merknad: Se gruppe 21, side 121

649,00 krinkl. mva

Antall per bil: 1

659,00 krinkl. mva

Antall per bil: 1

799,00 krinkl. mva

Antall per bil: 1

15 Bearing shell upper— inngår i sett + NS

15 Bearing shell lower— inngår i sett + NS

100,00 krinkl. mva

Antall per bil: 1

15a Thrust washer rear— inngår i sett + NS

15a Thrust washer front— inngår i sett + NS

Antall per bil: 1

339,00 krinkl. mva

Antall per bil: 1

119,00 krinkl. mva

Antall per bil: 1

889,00 krinkl. mva

Antall per bil: 1

94,00 krinkl. mva

Antall per bil: 1

82,00 krinkl. mva

Antall per bil: 1

89,00 krinkl. mva

inngår i settInngår i sett

Antall per bil: 1

24,00 krinkl. mva

Inngår i sett

Antall per bil: 1

Antall per bil: 6

79,00 krinkl. mva

Antall per bil: 1

22,05 krinkl. mva

Antall per bil: 1

Inngår i: Svänghjul lätt

Antall per bil: 1

39,00 krinkl. mva

Inngår i: Svänghjul lätt

Antall per bil: 3

Inngår i: Svänghjul lätt

Antall per bil: 2

Inngår i: Svänghjul lätt

Antall per bil: 1

68,00 krinkl. mva

Antall per bil: 8

1 699,00 krinkl. mva

Antall per bil: 1

35 Pin— lagerføres ikke som reservedel

Antall per bil: 1

37,00 krinkl. mva

Antall per bil: 1

68,00 krinkl. mva

Antall per bil: 8

3 899,00 krinkl. mva

Antall per bil: 1

Bakre endedeksel med pakkboks til Volvo B18, B20, Bakre
Volvo OE-nr1218634579,00 kr
- 430134 Packning vevaxelgavel bakre till Volvo B18, B20, B30 -1975 × 1
- 430118 Packbox bakre vevaxelgavel till Volvo Amazon, PV, P1800, 140, 164, 240, 340, 360, 740, 760, 940 × 1

Slik leser du sprengskissen

Posisjonsnavnene er Volvos egne katalogbetegnelser og står på svensk — det er ordrett det reservedelskatalogen trykker. Gå etter posisjonsnummeret i tegningen og OE-nummeret i raden; de er de samme uansett språk.
Gruppnumrene følger Volvos delekatalog: 2 Motor, 3 Elsystem, 4 Kraftoverføring, 5 Bremser, 6 Hjuloppheng/styring, 8 Karosseri og innredning, 9 Øvrig utstyr. Gruppe 7 (Fjæring og hjul) finnes i flere kataloger, men mangler i Amazon-, 1800- og 164-katalogene.
Typekodene angir karosserivariant, for eksempel på Amazon: P 120 (4-dørs), P 130 (2-dørs), P 220 (stasjonsvogn) — karosseri er tilpasning, ikke motor.
Sidenummeret gjelder innenfor gruppen — side 3 i gruppe 8a er en annen side enn side 3 i gruppe 2a.
"I sortiment" betyr at vi kan levere posisjonen akkurat nå. En grå posisjon finnes i katalogen, men ikke hos oss.
Motorfaktaene (f.eks. B18 · 1961–1968 · 1 778 cm³) angir motorfamiliens produksjonsår og slagvolum ifølge volvoclub.org.uk — det er ikke tilpasning for din bil. Kontroller alltid mot chassisnummeret.

Se deler i butikken: Volvo 240 260 b230 vevrorelse volvo b230

Fra Volvos originalkatalog

Katalog: 240 / 260 1985–87
Modeller: B200, B230
Gruppe · side: Gruppe 21 · Katalogside 117-119

Hva tallene betyr

–)B200, Standardutførelse
–)B200; Overstørrelse: 0,38 mm
–)B200; Overstørrelse: 0,76 mm
–)B230, Standardutførelse
–)B230; Overstørrelse: 0,30 mm
–)B230; Overstørrelse: 0,60 mm
–)Alt. nr 1378797
–)Standardutførelse
–)Understørrelse: 0,25 mm
–)Understørrelse: 0,50 mm
–)Se gruppe 21, side 121
5)Standardutførelse
5)Understørrelse: 0,25 mm
5)Understørrelse: 0,50 mm
–)Overstørrelse: 0,1 mm
5)Alt. nr 463829
–)For 1317359
6)Automatgir
6)Automatgir; Alt. nr 1378288

Kontroller bilens chassisnummer mot listen ovenfor før bestilling.

Flere merknader fra katalogen (3)

5)För motorer med ramlagerdiameter 55 mm.
6)Ingår ej i cylinderblock komplett.
6)MAN.TRANS B200K TRANS M45, B230E TRANS M46, B230F 499858,499859, 1289060,1289061

Forkortelser på denne tegningen

Ordliste — Volvos forkortelser

STD: standardutførelse
O.S: overstørrelse
U.S: understørrelse
MAN.TRANS: manuelt gir
B200K: 2,0 l 4-cyl förgasare (240/740)
TRANS: girkasse
B230E: 2,3 l 4-cyl insprutning (240/740)
AUTO.TRANS: automatgir
KN: inngår i sett + NS
IK: inngår i sett
NS: lagerføres ikke som reservedel

Slik leser du numrene

1346593 — Volvos originale artikkelnummer
Alt. nr 264612 — erstatningsnummer
1) — Hva tallene betyr
NS — Føres ikke på lager

Numrene nedenfor viser til artikkelnumrene i katalogen.
