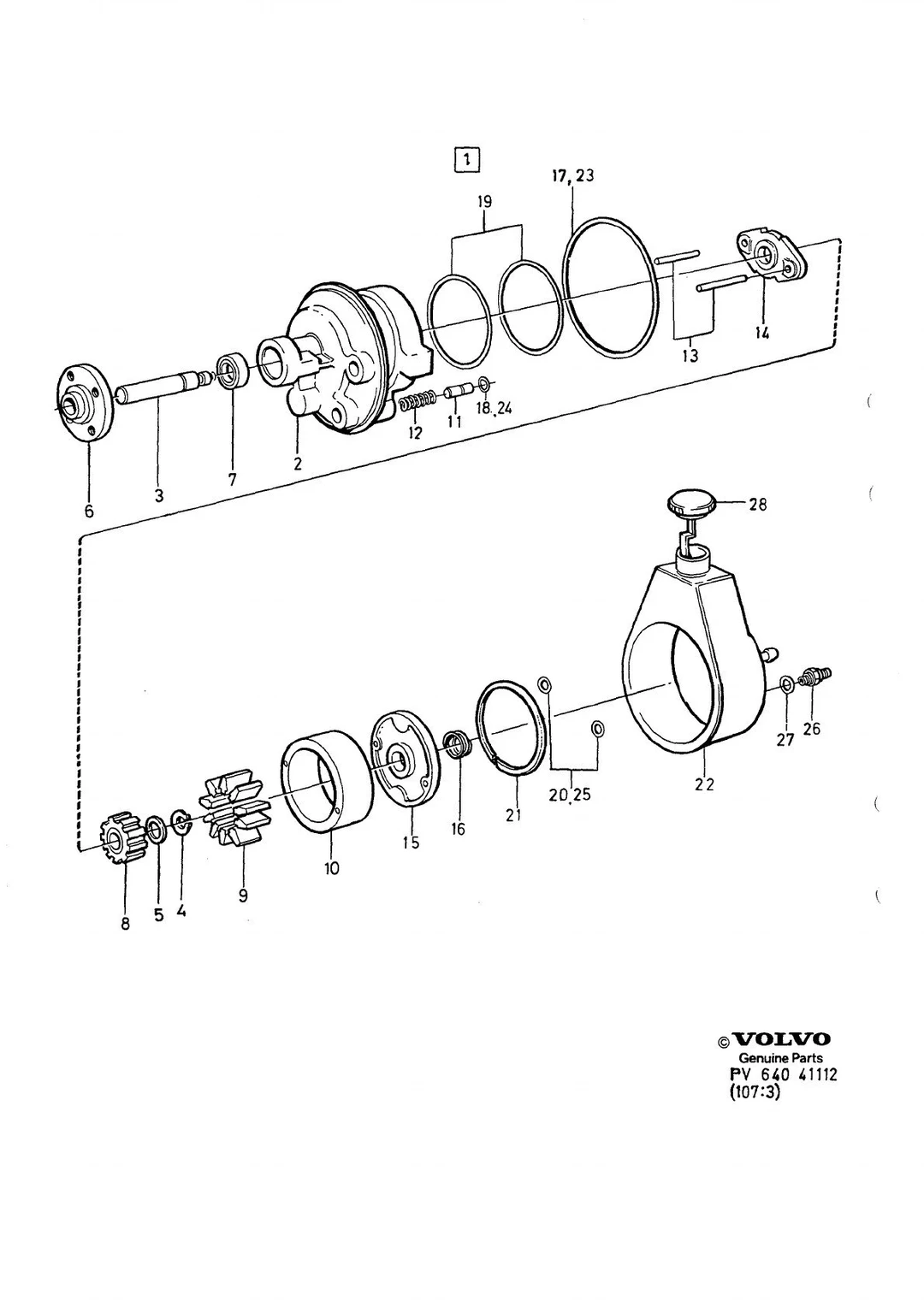

Servopumpe oljebeholder til Volvo 240/260 1985-87

Styring · Volvo 240 / 260 1985–87 · SERVOPUMPE OLJEBEHOLDER · 64 · side 859

Klikk på et tall for å se artiklene

28 posisjoner · 1 i sortiment

28 deler · 1 i sortiment

Antall per bil: 1

1 833,00 krinkl. mva

Antall per bil: 1

2 Housing— lagerføres ikke som reservedel

3 Axle shaft— inngår i sett + NS

4 Retaining ring— inngår i sett + NS

5 Lock ring— inngår i sett + NS

Inngår i: Servopump

Antall per bil: 1

Inngår i: Servopump

Antall per bil: 1

8 Rotor— inngår i sett + NS

9 Vane— inngår i sett + NS

10 Ring— inngår i sett + NS

11 Valve— inngår i sett + NS

12 Fjær— inngår i sett + NS

Inngår i: Servopump

Antall per bil: 2

14 Plate— lagerføres ikke som reservedel

Antall per bil: 1

Inngår i: Servopump

Antall per bil: 1

17 O-ring— inngår i sett + NS

18 O-ring— inngår i sett + NS

19 O-ring— inngår i sett + NS

20 O-ring— inngår i sett + NS

inngår i sett

Inngår i: Servopump

Antall per bil: 1

22 Oil reservoir— inngår i sett + NS

23 O-ring— inngår i sett + NS

24 O-ring— inngår i sett + NS

25 O-ring— inngår i sett + NS

Slik leser du sprengskissen

Posisjonsnavnene er Volvos egne katalogbetegnelser og står på svensk — det er ordrett det reservedelskatalogen trykker. Gå etter posisjonsnummeret i tegningen og OE-nummeret i raden; de er de samme uansett språk.
Gruppnumrene følger Volvos delekatalog: 2 Motor, 3 Elsystem, 4 Kraftoverføring, 5 Bremser, 6 Hjuloppheng/styring, 8 Karosseri og innredning, 9 Øvrig utstyr. Gruppe 7 (Fjæring og hjul) finnes i flere kataloger, men mangler i Amazon-, 1800- og 164-katalogene.
Typekodene angir karosserivariant, for eksempel på Amazon: P 120 (4-dørs), P 130 (2-dørs), P 220 (stasjonsvogn) — karosseri er tilpasning, ikke motor.
Sidenummeret gjelder innenfor gruppen — side 3 i gruppe 8a er en annen side enn side 3 i gruppe 2a.
"I sortiment" betyr at vi kan levere posisjonen akkurat nå. En grå posisjon finnes i katalogen, men ikke hos oss.
Motorfaktaene (f.eks. B18 · 1961–1968 · 1 778 cm³) angir motorfamiliens produksjonsår og slagvolum ifølge volvoclub.org.uk — det er ikke tilpasning for din bil. Kontroller alltid mot chassisnummeret.

Samme KA-nummer finnes også i: 240 1988 · 240 / 260 1979–84 · 780

Fra Volvos originalkatalog

Katalog: 240 / 260 1985–87
Modeller: 240-260 series 1985-1987
Gruppe · side: Gruppe 64 · Katalogside 859

Hva tallene betyr

–)B28

Kontroller bilens chassisnummer mot listen ovenfor før bestilling.

Forkortelser på denne tegningen

Ordliste — Volvos forkortelser

NS: lagerføres ikke som reservedel
KN: inngår i sett + NS
IK: inngår i sett

Slik leser du numrene

1237973 — Volvos originale artikkelnummer
1) — Hva tallene betyr
NS — Føres ikke på lager

Numrene nedenfor viser til artikkelnumrene i katalogen.
