Drivstoffledninger fra tank til motor til Volvo 240/260 1985-87

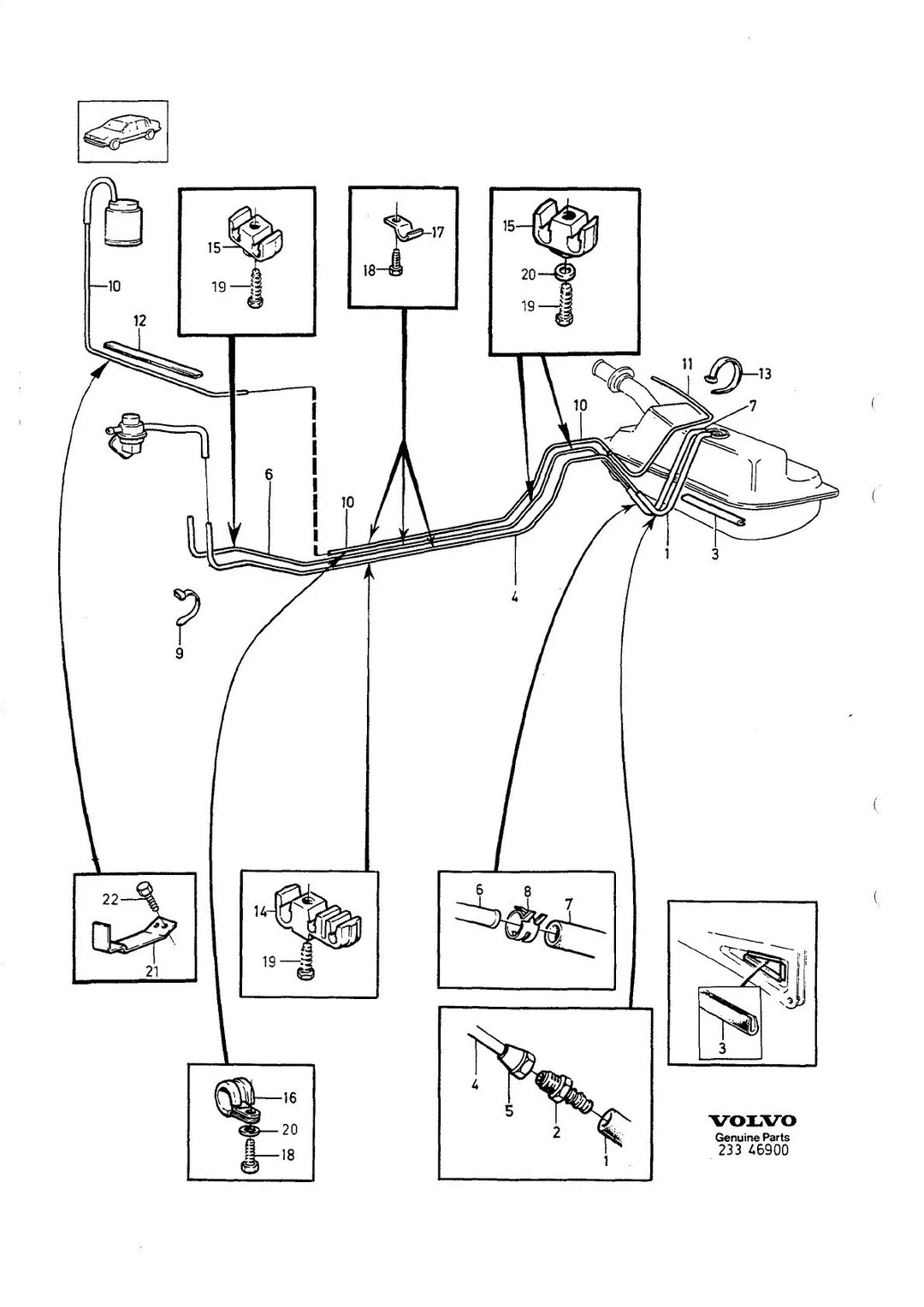

Drivstoffsystem · Volvo 240 / 260 1985–87 · DRIVSTOFFLEDNINGER FRA TANK TIL MOTOR

Klikk på et tall for å se artiklene

22 posisjoner · 12 i sortiment

22 deler · 12 i sortiment

1 Fuel hose

Merknad: Se gruppe 38, side 539

2 Nipple

Merknad: Se gruppe 38, side 539

3 Edge protection moulding— lagerføres ikke som reservedel

Antall per bil: nødvendig antall/lengde

47,00 krinkl. mva

Antall per bil: 1

Antall per bil: nødvendig antall/lengde

37,00 krinkl. mva

Antall per bil: 2

20,00 krinkl. mva

Antall per bil: 1

47,00 krinkl. mva

Antall per bil: nødvendig antall/lengde

51,00 krinkl. mva

Antall per bil: nødvendig antall/lengde

20,00 krinkl. mva

Antall per bil: 1

Antall per bil: nødvendig antall/lengde

32,00 krinkl. mva

Antall per bil: nødvendig antall/lengde

16,00 krinkl. mva

Antall per bil: 1

14,00 krinkl. mva

Antall per bil: nødvendig antall/lengde

10,00 krinkl. mva

Antall per bil: nødvendig antall/lengde

1,00 krinkl. mva

Antall per bil: nødvendig antall/lengde

47,00 krinkl. mva

Antall per bil: 1

1,00 krinkl. mva

Antall per bil: nødvendig antall/lengde

Slik leser du sprengskissen

Posisjonsnavnene er Volvos egne katalogbetegnelser og står på svensk — det er ordrett det reservedelskatalogen trykker. Gå etter posisjonsnummeret i tegningen og OE-nummeret i raden; de er de samme uansett språk.
Gruppnumrene følger Volvos delekatalog: 2 Motor, 3 Elsystem, 4 Kraftoverføring, 5 Bremser, 6 Hjuloppheng/styring, 8 Karosseri og innredning, 9 Øvrig utstyr. Gruppe 7 (Fjæring og hjul) finnes i flere kataloger, men mangler i Amazon-, 1800- og 164-katalogene.
Typekodene angir karosserivariant, for eksempel på Amazon: P 120 (4-dørs), P 130 (2-dørs), P 220 (stasjonsvogn) — karosseri er tilpasning, ikke motor.
Sidenummeret gjelder innenfor gruppen — side 3 i gruppe 8a er en annen side enn side 3 i gruppe 2a.
"I sortiment" betyr at vi kan levere posisjonen akkurat nå. En grå posisjon finnes i katalogen, men ikke hos oss.
Motorfaktaene (f.eks. B18 · 1961–1968 · 1 778 cm³) angir motorfamiliens produksjonsår og slagvolum ifølge volvoclub.org.uk — det er ikke tilpasning for din bil. Kontroller alltid mot chassisnummeret.

Fra Volvos originalkatalog

Katalog: 240 / 260 1985–87
Modeller: B230A, B200K, D24, B230K
Gruppe · side: Gruppe 23

Hva tallene betyr

–)Se gruppe 38, side 539
–)Lengde: 2755 mm
–)Lengde: 2750 mm
–)Lengde: 400 mm
1)Lengde: 3500 mm
1)Alt. nr 192034
–)Diameter, yttre: 8 mm
–)Diameter, yttre: 6,4 mm
–)Hégerstyrning
–)Alt. nr 955318

Kontroller bilens chassisnummer mot listen ovenfor før bestilling.

Flere merknader fra katalogen (1)

1)Med bensinavdunstningskontroll.

Forkortelser på denne tegningen

Ordliste — Volvos forkortelser

LG: lengde
O.DIA: diameter, yttre
R.H.D: hégerstyrning
NS: lagerføres ikke som reservedel

Slik leser du numrene

968601 — Volvos originale artikkelnummer
Alt. nr 264612 — erstatningsnummer
1) — Hva tallene betyr
NS — Føres ikke på lager

Numrene nedenfor viser til artikkelnumrene i katalogen.
