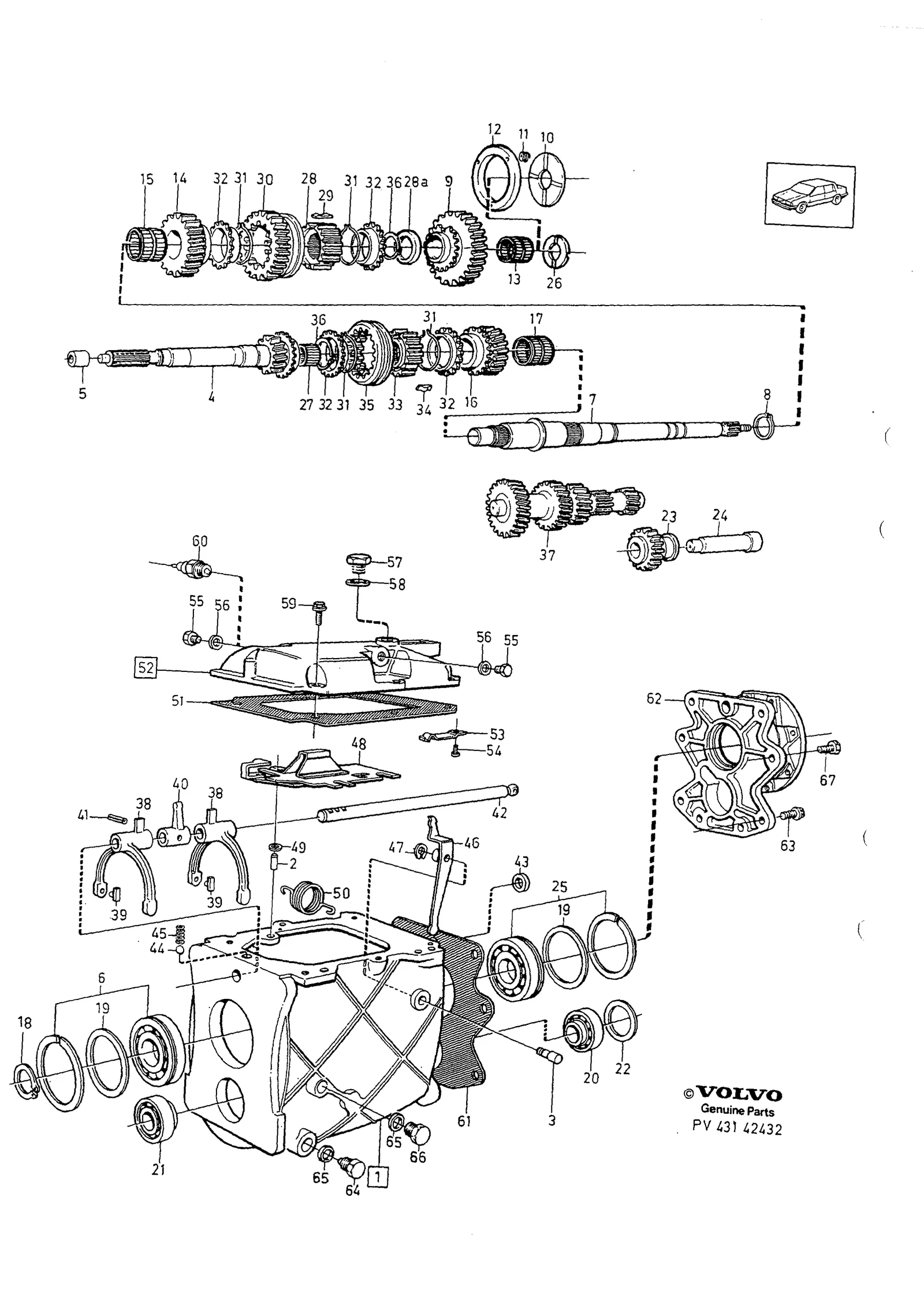

Girkasse til Volvo 740/760 · Volvo 740 1988-90

Girkasse · Volvo 740 1988–90 · GIRKASSE · 43 · side 807

Klikk på et tall for å se artiklene

68 posisjoner · 28 i sortiment

68 deler · 28 i sortiment

Antall per bil

(1209491)1
(3520664)1

2 Styrpinne— lagerføres ikke som reservedel

3 Lagertapp— lagerføres ikke som reservedel

Inngår i: Växellådshus

Antall per bil: 1

Antall per bil: 1208541 1 · 1208540, 1208568 1

339,00 krinkl. mva

Antall per bil: 1

16,00 krinkl. mva

Antall per bil: 1

Antall per bil: 1208541 1 · 1208538, 1208641, 1208674 1 · 1208567 1 · 1208540, 1208568 1

Antall per bil

girkasse merket med 1208641, 1208674.1
girkasse merket med 1208685, 1208688, 1208704.1

Antall per bil: 1208538, 1208641, 1208674 1 · 1208567 1 · 1208685, 1208688, 1208704 1

Antall per bil: 1208538, 1208641, 1208674 3 · 1208567 3 · 1208685, 1208688, 1208704 3

Antall per bil: 1208538, 1208641, 1208674 1 · 1208567 1 · 1208685, 1208688, 1208704 1

Antall per bil: 1

3 199,00 krinkl. mva

Antall per bil: 1

8,00 krinkl. mva

Antall per bil: 1

37,00 krinkl. mva

Antall per bil: nødvendig antall/lengde

200,00 krinkl. mva

Antall per bil: 1

200,00 krinkl. mva

Antall per bil: 1

Antall per bil: nødvendig antall/lengde

2 199,00 krinkl. mva

Antall per bil: 1

339,00 krinkl. mva

Antall per bil: 1

149,00 krinkl. mva

Antall per bil: 1208541 1 · 1208540, 1208568 1

Antall per bil: 1

Antall per bil: 3

1 999,00 krinkl. mva

Antall per bil: 1

94,00 krinkl. mva

Antall per bil: 4

189,00 krinkl. mva

Antall per bil: 4

Antall per bil: 1

69,00 krinkl. mva

Antall per bil: 3

2 099,00 krinkl. mva

Antall per bil: 1

Antall per bil: 2

Antall per bil: 1208541 1 · 1208538, 1208641, 1208674 1 · 1208567 1 · 1208540, 1208568 1

Antall per bil

girkasse merket med 1208641, 1208674.1
girkasse merket med 1208685, 1208688, 1208704.1

Antall per bil: 2

Antall per bil: 4

Antall per bil: 1

72,00 krinkl. mva

Antall per bil: 1

12,00 krinkl. mva

Antall per bil: 1

499,00 krinkl. mva

Antall per bil: 1

5,00 krinkl. mva

Antall per bil: 1

8,00 krinkl. mva

Antall per bil: 3

Antall per bil: 1

47,00 krinkl. mva

Antall per bil: 1

52 Lock— lagerføres ikke som reservedel

Inngår i: Växellådslock

Antall per bil: 1

2,00 krinkl. mva

Inngår i: Växellådslock

Antall per bil: 1

129,00 krinkl. mva

Inngår i: Växellådslock

Antall per bil: 2

17,00 krinkl. mva

Inngår i: Växellådslock

Antall per bil: 2

Inngår i: Växellådslock

Antall per bil: 1

6,00 krinkl. mva

Antall per bil: 1

20,00 krinkl. mva

Antall per bil: 6

Antall per bil: 1

47,00 krinkl. mva

Antall per bil: 1

Antall per bil: 1208541 4 · 1208538, 1208641, 1208674 4 · 1208567 4 · 1208540, 1208568 4 · 1208685, 1208688, 1208704 2

Antall per bil: 1208685, 1208688, 1208704 2

Antall per bil: 1

6,00 krinkl. mva

Antall per bil: 2

Antall per bil: 1

67 Skruv

Merknad: Se gruppe 43, side 817 (VÄXELREGLAGE)

970953
Skruv
970953 · VÄXELREGLAGE · Posisjonsnummer 5
969124
Skruv
969124 · VÄXELREGLAGE · Posisjonsnummer 34

Slik leser du sprengskissen

Posisjonsnavnene er Volvos egne katalogbetegnelser og står på svensk — det er ordrett det reservedelskatalogen trykker. Gå etter posisjonsnummeret i tegningen og OE-nummeret i raden; de er de samme uansett språk.
Gruppnumrene følger Volvos delekatalog: 2 Motor, 3 Elsystem, 4 Kraftoverføring, 5 Bremser, 6 Hjuloppheng/styring, 8 Karosseri og innredning, 9 Øvrig utstyr. Gruppe 7 (Fjæring og hjul) finnes i flere kataloger, men mangler i Amazon-, 1800- og 164-katalogene.
Typekodene angir karosserivariant, for eksempel på Amazon: P 120 (4-dørs), P 130 (2-dørs), P 220 (stasjonsvogn) — karosseri er tilpasning, ikke motor.
Sidenummeret gjelder innenfor gruppen — side 3 i gruppe 8a er en annen side enn side 3 i gruppe 2a.
"I sortiment" betyr at vi kan levere posisjonen akkurat nå. En grå posisjon finnes i katalogen, men ikke hos oss.
Motorfaktaene (f.eks. B18 · 1961–1968 · 1 778 cm³) angir motorfamiliens produksjonsår og slagvolum ifølge volvoclub.org.uk — det er ikke tilpasning for din bil. Kontroller alltid mot chassisnummeret.

Samme KA-nummer finnes også i: 740 / 760 1985–87 · 760 1988 · 780

Fra Volvos originalkatalog

Katalog: 740 1988–90
Gruppe · side: Gruppe 43 · Katalogside 807
Antallkolonner: A = 1208541 · B = 1208538, 1208641, 1208674 · C = 1208567 · D = 1208540, 1208568 · E = 1208685, 1208688, 1208704

Hva tallene betyr

–)Alt. nr 1209491
–)Alt. nr 3520664
–)Tjocklek: 0.60 mm
–)Tjocklek: 0.75 mm
–)Tjocklek: 0.90 mm
–)Tjocklek: 1.00 mm
–)Tjocklek: 0.10 mm
–)Tjocklek: 0.15 mm
–)Tjocklek: 0.35 mm
–)Tjocklek: 0.50 mm
–)Tjocklek: 0.70 mm
–)Alt. nr 1232247
–)Alt. nr 1209876
–)Alt. nr 1232383
–)Alt. nr 968700
–)Alt. nr 1381504
–)M10x40 mm
–)M10x45 mm
–)Alt. nr 1377334
–)Se gruppe 43, side 817

Kontroller bilens chassisnummer mot listen ovenfor før bestilling.

Flere merknader fra katalogen (4)

–)EXC TRANS MARKED 1208641, 1208674.
–)TRANS MARKED 1208641, 1208674.
–)TRANS MARKED 1208685, 1208688, 1208704.
1)Reservedelsutførelse.

Forkortelser på denne tegningen

Ordliste — Volvos forkortelser

THK: tjocklek

Slik leser du numrene

3549481 — Volvos originale artikkelnummer
Alt. nr 264612 — erstatningsnummer
1) — Hva tallene betyr

Numrene nedenfor viser til artikkelnumrene i katalogen.
