Luftfilter til Volvo 740/760 · Volvo 740 1988-90

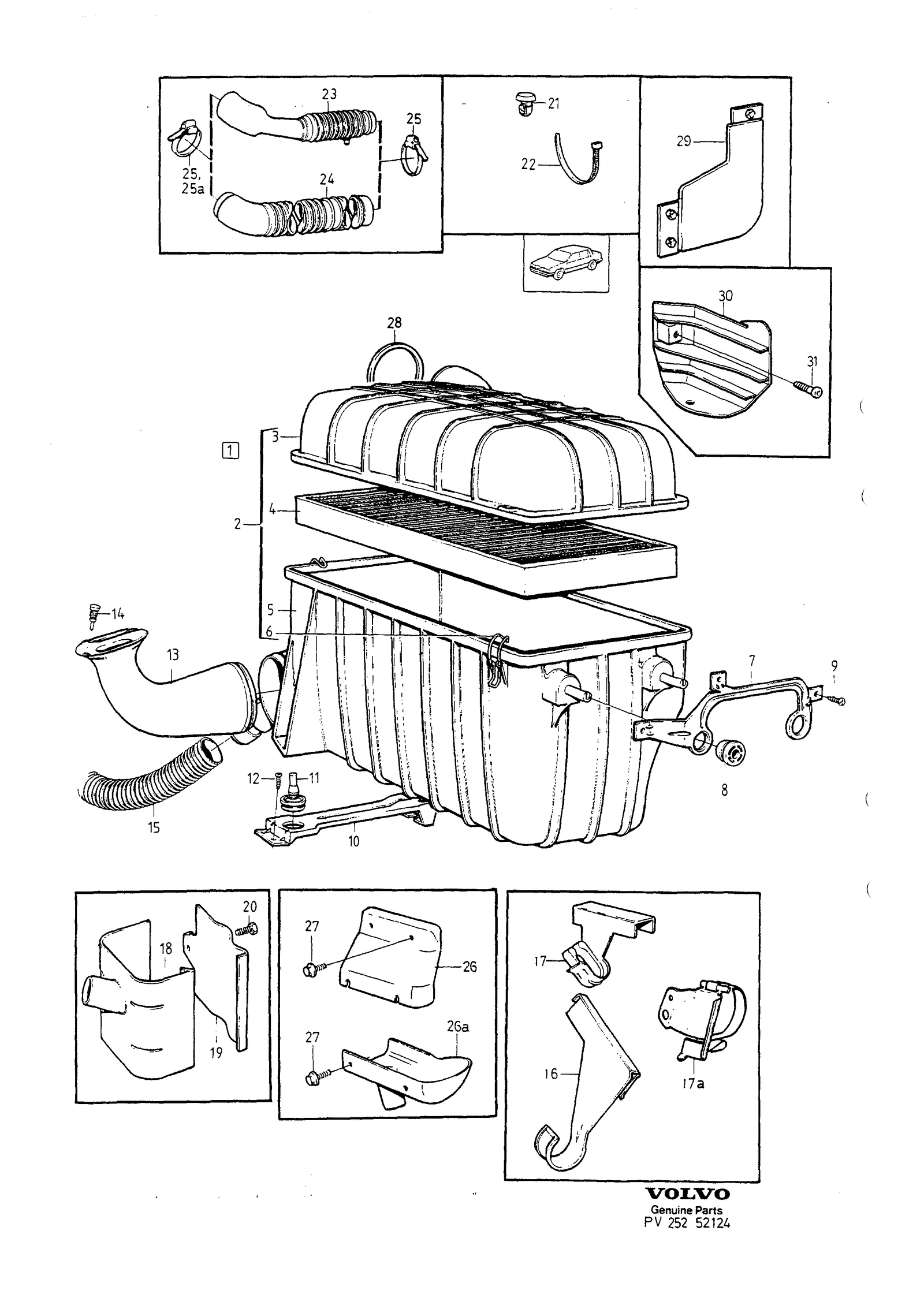

Eksosanlegg · Volvo 740 1988–90 · LUFTFILTER · 25 · side 335

Klikk på et tall for å se artiklene

Henter sprengskisse…

Fra Volvos originalkatalog

Katalog: 740 1988–90
Gruppe · side: Gruppe 25 · Katalogside 335
Antallkolonner: A = B200E (2,0 l 4-cyl insprutning (240/740)) · B = B230E (2,3 l 4-cyl insprutning (240/740)) · C = B230F (2,3 l 4-cyl insprutning, katalysator (240/740/940)) · D = B200F (2,0 l 4-cyl insprutning, katalysator (240/740/940))

Hva tallene betyr

Årsmodell –1989
Årsmodell 1990–
Manuell växellåda
Automatväxellåda
Returledning för avgaser
Se gruppe 23, side 271
Uten returledning för avgaser
Alt. nr 943480; Uten returledning för avgaser
Alt. nr 943480; Returledning för avgaser
Se gruppe 23, side 315

Alt. nr 958244
Alt. nr 3514443

Kontroller bilens chassisnummer mot listen ovenfor før bestilling.

Flere merknader fra katalogen (3)

(943481).E.G.R
1)740, 4 -dörrars personvagn: passer til og med chassisnummer 294099; 740, 5 -dörrars personvagn: passer til og med chassisnummer 176799
2)740, 4 -dörrars personvagn: passer fra chassisnummer 294100; 740, 5 -dörrars personvagn: passer fra chassisnummer 176800

Forkortelser på denne tegningen

Ordliste — Volvos forkortelser

MAN.TRANS: manuell växellåda
AUTO.TRANS: automatväxellåda
E.G.R: returledning för avgaser

Slik leser du numrene

1357301 — Volvos originale artikkelnummer
Alt. nr 264612 — erstatningsnummer
1) — Hva tallene betyr

Numrene nedenfor viser til artikkelnumrene i katalogen.
