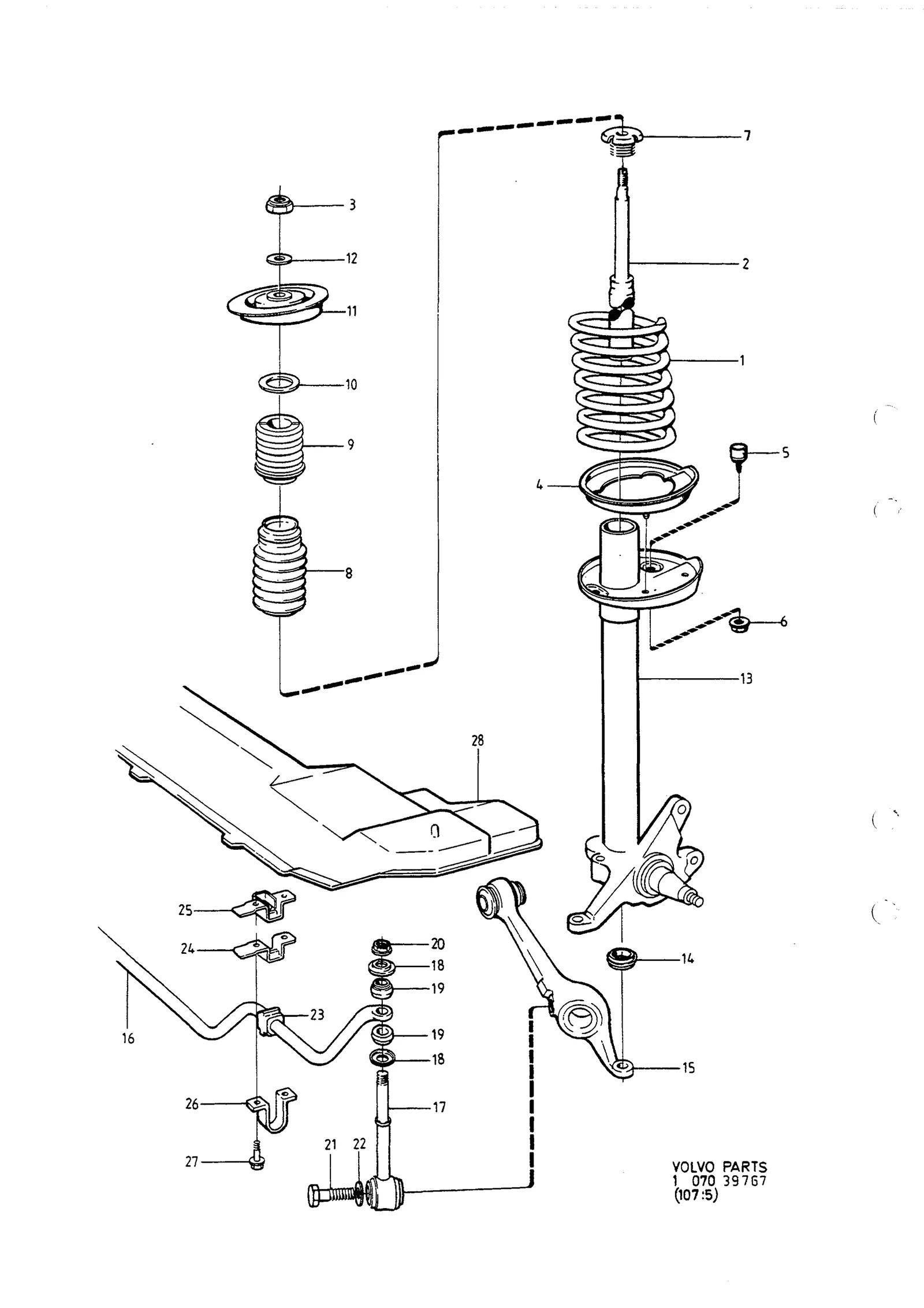

Forfjæring til Volvo 740/760 - 1984 — Sprengskisse

1. 2)Chassistype 109, 110, 200, 201, 206, 207, 208, 209, 212, 213, 215, 217, 219, 245, 800, 801, 802, 803, 805, 806, 808
2. 3)Chassistype 202, 203, 210, 211, 214, 216, 221, 231, 237, 241, 243, 804, 807, 809
3. 4)Chassistype 261, 267, 269, 273, 275, 277
4. 5)Chassistype 2, 6, 109, 110, 200, 201, 202, 203, 206, 207, 208, 209, 210, 211, 212, 213, 214, 215, 216, 217, 219, 221, 231, 237, 241, 243, 245
5. 6)Støtdempersett 6), erstattet av 1 stk 273858-1
6. 7)Stabilisatorstag 7) 4-syl., utvendig diameter 21 mm
7. 8)Stabilisatorstag 8), 6-syl., utvendig diameter 19 mm
8. 9)Stabilisatorstag 9) 6-syl., utvendig diameter 19 mm
9. •Støtdempersett, CH TYPE 134, erstattet av 1 stk 273858-1
10. •• Mutter
11. •Fjærben, se 61·867
12. •Leddarm, se 61·867
13. •Foring, krengningsstabilisator foran, ytterdiameter 19 mm
14. •Foring, krengningsstabilisator foran, ytterdiameter 21 mm
15. •Bøyle, høyre, unntatt 4-syl. venstrestyrt uten klimaanlegg
16. •Bøyle, høyre, 4-syl. venstrestyrt uten klimaanlegg
17. •Bøyle, venstre, 4-syl. venstrestyrt uten klimaanlegg
18. •Tverrbjelke foran, se 61·867

Ordliste — Volvos forkortelser

4CYL

4-sylindret bensinmotor

O.DIA

utvendig diameter

6CYL

6-sylindret bensinmotor

F.STAB

fremre krengningsstabilisator

L.H.D

venstrestyrt

W/O

uten

A.C

med klimaanlegg

• 1329528 — Volvos originale artikkelnummer
• Alt. nr 264612 — erstatningsnummer
• 1) — Hva tallene betyr

Numrene nedenfor viser til artikkelnumrene i katalogen.
