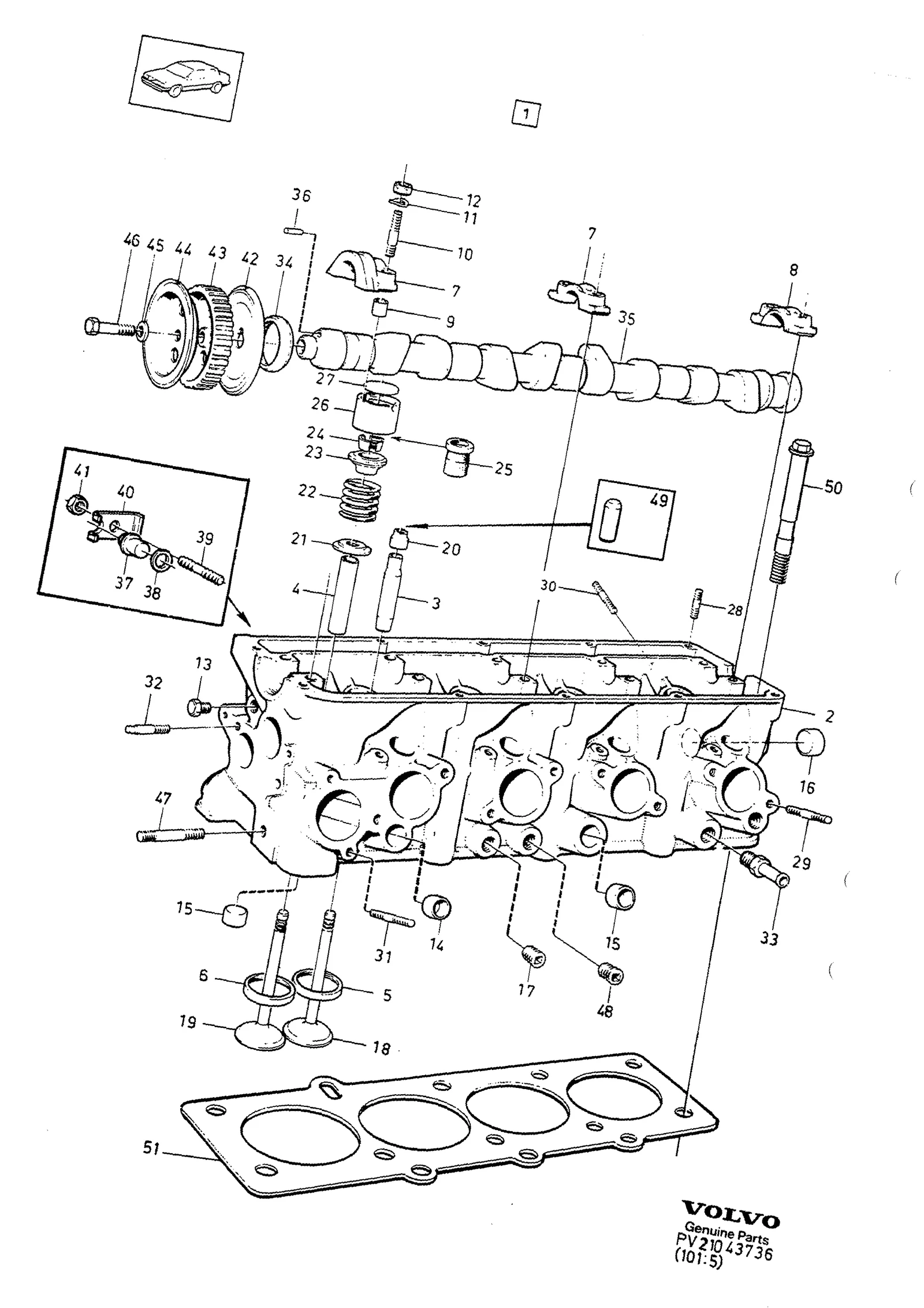

Topplokk til Volvo 740/760 - 1984 — Sprengskisse

1. •B19E erstattet av 1 stk 5002794-5.
2. •B19ET erstattet av 1 stk 5001956-1.
3. •B23E 499528,499529 unntatt Pulsair. Erstattet av 1 stk 5002893-5.
4. •B23E 499528,499529 unntatt Pulsair
5. •B23E 499526,499527 Pulsair. Erstattet av 1 stk 5002821-6.
6. •B23E 499526,499527 Pulsair
7. •B23ET erstattet av 1 stk 5002783-8.
8. •B23FT erstattet av 1 stk 5003504-7.
9. •Standard, utvendig diameter 13,5 mm
10. •Overdimensjon 0,1 mm, utvendig diameter 13,6 mm
11. •Overdimensjon 0,2 mm, utvendig diameter 13,7 mm
12. •Overdimensjon 0,3 mm, utvendig diameter 13,8 mm
13. •Standard, utvendig diameter 46,0 mm (1266416)
14. •Overdimensjon 0,25 mm, utvendig diameter 46,25 (1266417)
15. •Overdimensjon 0,50 mm, utvendig diameter 46,50 (1266418)
16. •Standard, utvendig diameter 38,0 mm (1266419)
17. •Overdimensjon 0,25 mm, utvendig diameter 38,25 (1266420)
18. •Overdimensjon 0,50 mm, utvendig diameter 38,50 (1266421)
19. •Standard, utvendig diameter 17,5 mm
20. •Std. ytre diameter 21,0mm
21. •Overstørrelse, ytterdiameter 25,0mm
22. •Standard, utvendig diameter 29,0 mm
23. •Overstørrelse, ytterdiameter 33,0mm
24. •Uten turbo
25. •Tykkelse 3,30 mm
26. •Tykkelse 3,35 mm
27. •Tykkelse 3,40 mm
28. •Tykkelse 3,45 mm
29. •Tykkelse 3,50 mm
30. •Tykkelse 3,55 mm
31. •Tykkelse 3,60 mm
32. •Tykkelse 3,65 mm
33. •Tykkelse 3,70 mm
34. •Tykkelse 3,75 mm
35. •Tykkelse 3,80 mm
36. •Tykkelse 3,85 mm
37. •Tykkelse 3,90 mm
38. •Tykkelse 3,95 mm
39. •Tykkelse 4,00 mm
40. •Tykkelse 4,05 mm
41. •Tykkelse 4,10 mm
42. •Tykkelse 4,15 mm
43. •Tykkelse 4,20 mm
44. •Tykkelse 4,25 mm
45. •Tykkelse 4,30 mm
46. •Tykkelse 4,35 mm
47. •Tykkelse 4,40 mm
48. •Tykkelse 4,45 mm
49. •Tykkelse 4,50 mm
50. •Tykkelse 3,50-4,15mm
51. •Unntatt B19ET, M8x42
52. •Uten turbo, M8x45

Ordliste — Volvos forkortelser

STD

standardutførelse

O.DIA

utvendig diameter

O.S

overstørrelse

TURBO

turbo

THK

tykkelse

• 5002794 — Volvos originale artikkelnummer
• Alt. nr 264612 — erstatningsnummer
• 1) — Hva tallene betyr

Numrene nedenfor viser til artikkelnumrene i katalogen.
