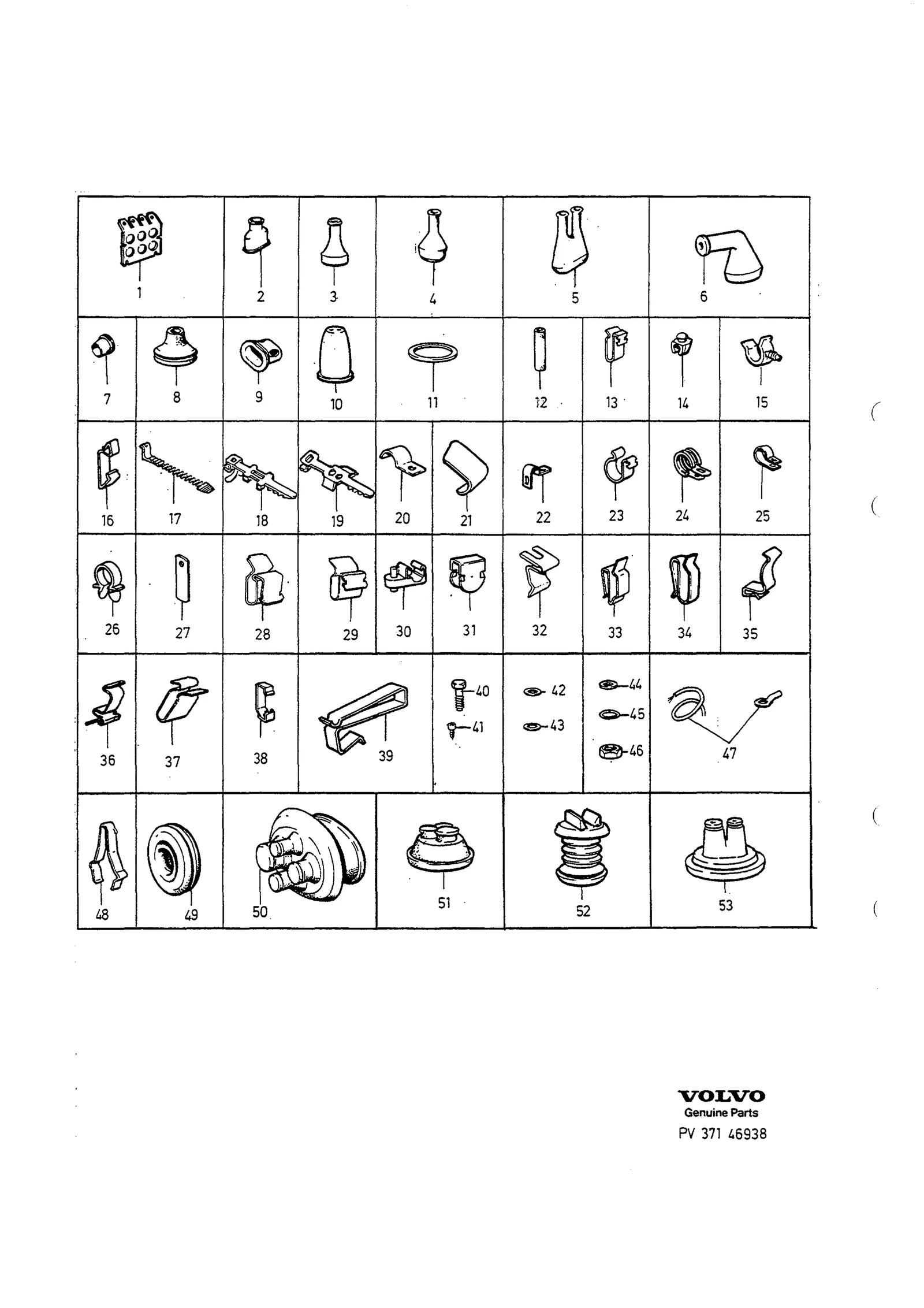

Isolatorhylser, holdere, gummiforinger, klemmer, skruer, muttere, skiver til Volvo 740/760 - 1984 — Sprengskisse

1. •2-polet (946642)
2. •3-polet (949913)
3. •4-polet
4. •5-polet (966652)
5. •6-polet (949885)
6. •7-polet (949957)
7. •6-polet
8. •4+2-polet
9. •3-polet
10. •Innvendig diameter 4x20mm
11. •Innvendig diameter 10x22mm
12. •Innvendig diameter 8,5x25mm
13. •Innvendig diameter 5x25mm
14. •Innvendig diameter 34x3mm
15. •Innvendig diameter 64x3mm
16. •Innv. diam. 12mm
17. •Innv. diam. 8,5mm
18. •Innv. diam. 6mm
19. •Innv. diam. 18mm (1332487)
20. •Innv. diam. 16mm
21. •Innv. diam. 9mm
22. •Innv. diam. 20mm
23. •Innv. diam. 17,5mm
24. •Innv. diam. 15mm
25. •Innv. diam. 25,4mm
26. •Innv. diam. 9,5mm
27. •Innv. diam. 11,1mm
28. •Innv. diam. 12,7mm
29. •Innv. diam. 14,3mm
30. •Innv. diam. 15,9mm
31. •Innv. diam. 11,5mm
32. •Innv. diam. 20,6mm
33. •Innv. diam. 22mm
34. •Innv. diam. 6,4mm
35. •Innv. diam. 30mm
36. •Innv. diam. 12,5mm
37. •Innv. diam. 16mm (1323160)
38. •Lengde 80mm, tykkelse 0,6mm
39. •10x9,5mm (969473)(960872)
40. •5,5x13mm
41. •4,2x9,5mm
42. •4,8x9,5mm (969473)(955137)
43. •4,8x13mm (955138)
44. •5,5X13
45. •6,3x13mm (958244)
46. •6,3X13
47. •4,8x19 mm (955141)
48. •Innv. diam. 10,5, utv. diam. 21
49. •Innv. diam. 5,3, utv. diam. 18
50. •Innv. diam. 6,4, utv. diam. 11
51. •Innv. diam. 8,2, utv. diam. 14
52. •Innv. diam. 6,4, utv. diam. 12
53. •Innv. diam. 6,4, utv. diam. 18
54. •Innv. diam. 5,3, utv. diam. 10
55. •Innv. diam. 34,2, utv. diam. 40,2
56. •64,5X3
57. •M6M M6-5
58. •M6FM M5-5
59. •M6-5
60. •M6-8
61. •Innv. diam. 7,6mm
62. •Innv. diam. 32mm
63. •Innv. diam. 40mm

Ordliste — Volvos forkortelser

I.DIA

innvendig diameter

LG

lengde

THK

tykkelse

O.DIA

utvendig diameter

NS

lagerføres ikke som reservedel

• 9148415 — Volvos originale artikkelnummer
• Alt. nr 264612 — erstatningsnummer
• 1) — Hva tallene betyr
• NS — Føres ikke på lager

Numrene nedenfor viser til artikkelnumrene i katalogen.
