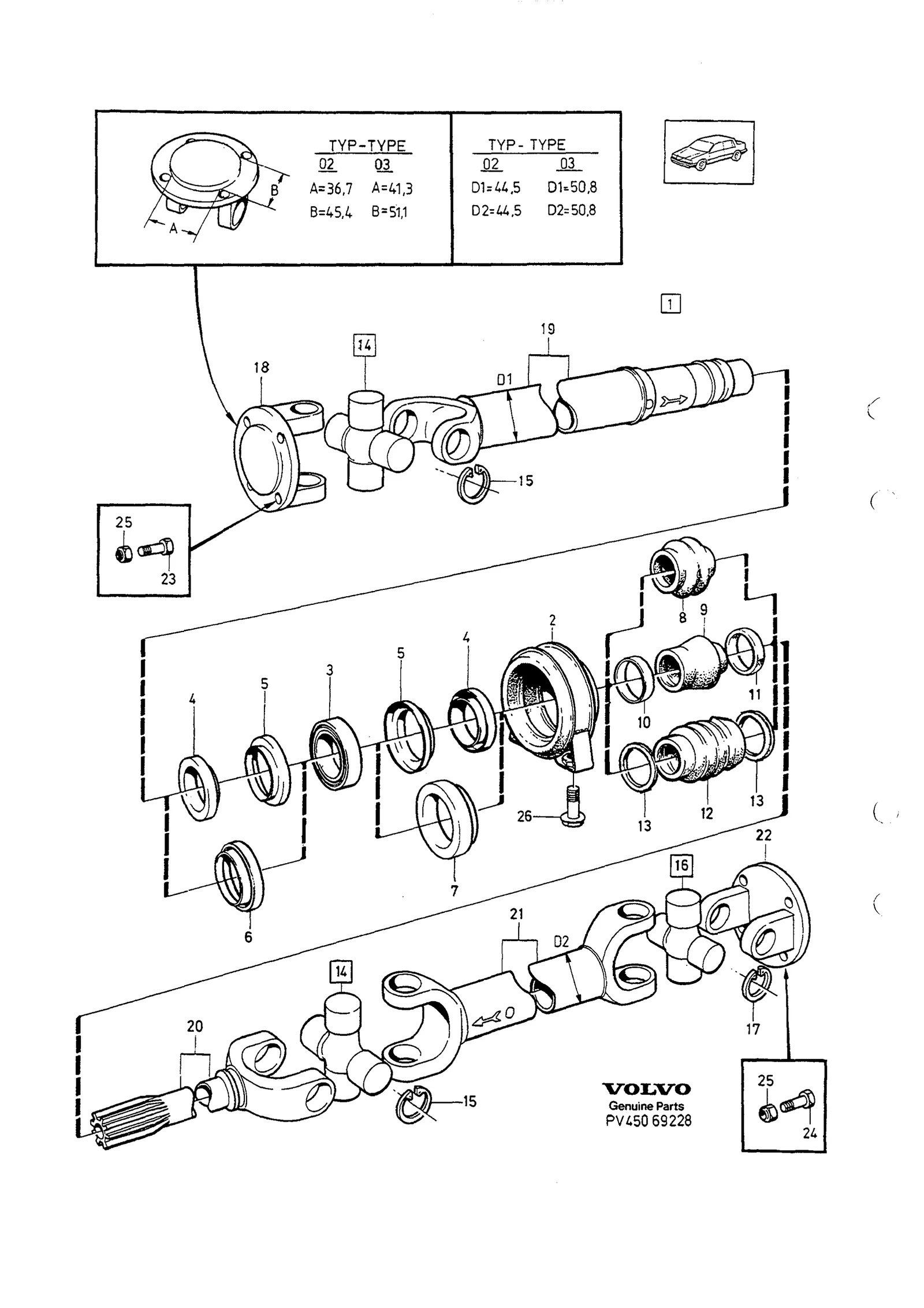

Kardangaksel mellomlager og oppheng til Volvo 740/760 - 1984 — Sprengskisse

1. 1)Midlertidig utførelse.
2. •D24 M46 erstattet av 1 stk 1340361-3, 1 stk 1209349-8, 4 stk 1340928-9, 4 stk 947340-6.
3. •D24 M47 erstattet av 1 stk 1340936-2, 1 stk 1232972-8, 1 stk 1340928-9, 1 stk 947340-6.
4. •D24 ZF22 erstattet av 1 stk 1340310-0, 1 stk 1339644-5, 4 stk 1340928-9, 4 stk 947340-6.
5. •1209349-8 se 43•655/A 1232972-8 se 43•633 1339644-5 se 43•723
6. •B28 M46 erstattet av 1 stk 1340381-1
7. •B28 AW71 erstattet av 1 stk 1340386-0
8. •D24T M46 erstattet av 1 stk 1340361-3
9. •D24T ZF22 erstattet av 1 stk 1340310-0
10. •35X62X14
11. •40X68X15
12. •Ytre diameter 10 mm (1340928)
13. •Innvendig diameter 8 mm
14. •Ytre diameter 10 mm (947340)

Ordliste — Volvos forkortelser

O.DIA

utvendig diameter

I.DIA

innvendig diameter

NS

lagerføres ikke som reservedel

• 1340361 — Volvos originale artikkelnummer
• Alt. nr 264612 — erstatningsnummer
• 1) — Hva tallene betyr
• NS — Føres ikke på lager

Numrene nedenfor viser til artikkelnumrene i katalogen.
