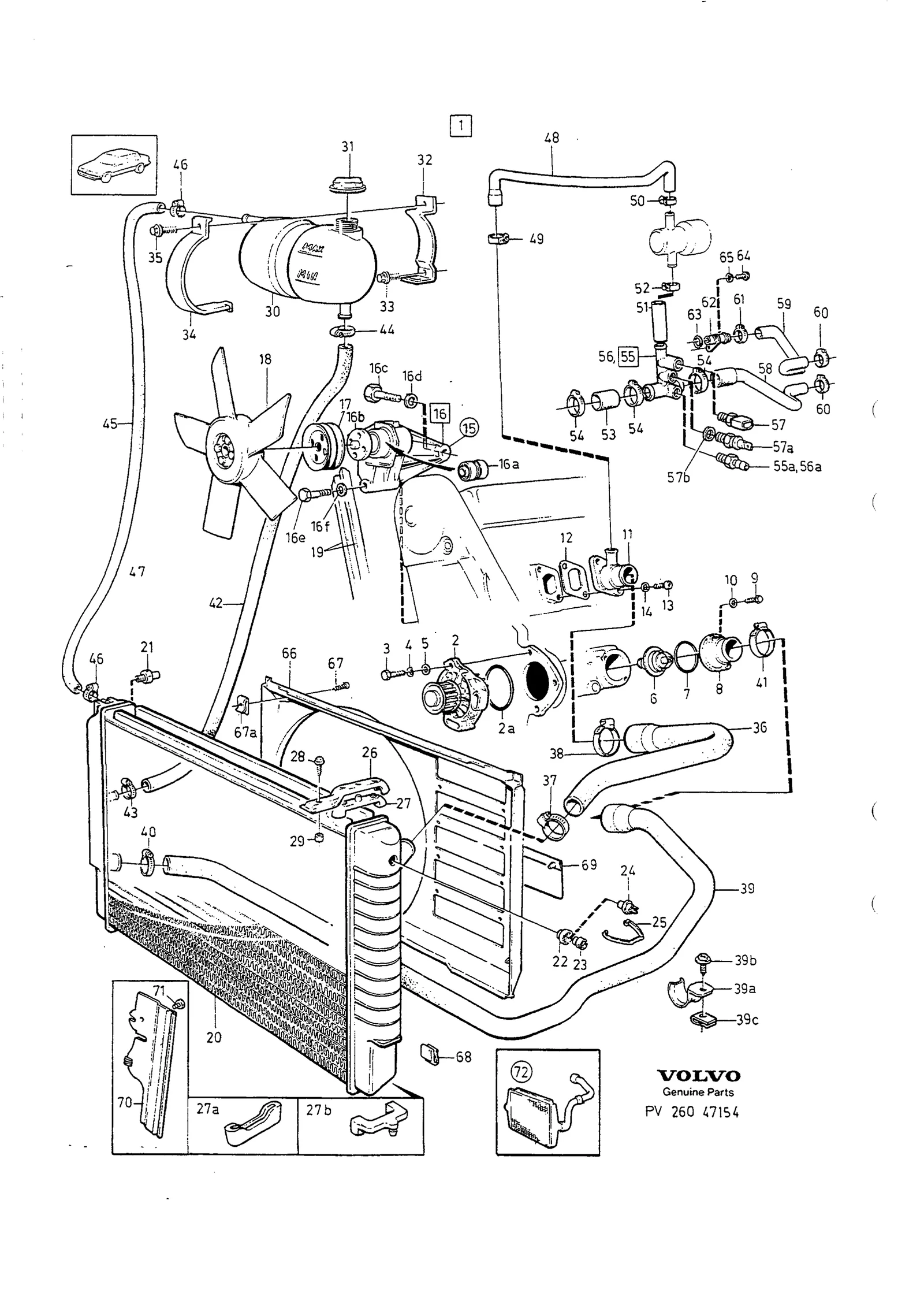

Kjølesystem til Volvo 740/760 1985-87 — Sprengskisse

1. 1)Std/tropisk, manuell girkasse. Merket 1328401, merket 1328561. Erstattet av 1 stk 8603675-3.
2. 2)Std, manuell girkasse. Merket 1257765, merket 1328932. Erstattet av 1 stk 8603675-3.
3. 3)Alternativ 1. Innvendig diameter 45 mm
4. 3)Alternativ 2. Innvendig diameter 34 mm
5. 3)Alternativ 1. Ytre diameter 19 mm
6. 3)Alternativ 2. Ytre diameter 13 mm
7. •Alternativ 1. Ytre diameter 46 mm
8. •Alternativ 2. Ytre diameter 35 mm
9. •Std, manuell girkasse. Merket 1257759, merket 1328383. Erstattet av 1 stk 8602247-2.
10. •Tropeversjon, manuell girkasse, merket 1257761, merket 1328375 erstattet av 1 stk 8602247-2.
11. •Std, automatgir. Merket 1257760, merket 1328384. Erstattet av 1 stk 8602257-1.
12. •Tropeutførelse, automatgir, merket 1257762, merket 1328376, erstattet av 1 st. 8602257-1.
13. •Std/tropisk, automatgir. Merket 1328802. Erstattet av 1 stk 8603676-1.
14. •Std/tropisk, automatgir. Merket 1257766, merket 1328402, merket 1328933. Erstattet av 1 stk 8603676-1.
15. •Automatgir
16. •Alternativ 1. Innvendig diameter 48-54 mm
17. •Alternativ 2. Innvendig diameter 36-42 mm
18. •Alternativ 1. Innvendig diameter 23-28 mm
19. •Alternativ 2. Innvendig diameter 19-24 mm
20. •87°C, 189°F se 26 • 537

Ordliste — Volvos forkortelser

O.DIA

utvendig diameter

P.S

servostyring

LG

lengde

STD

standardutførelse

AUTO.TRANS

automatgir

A.C

med klimaanlegg

I.DIA

innvendig diameter

E.G.R

eksosresirkulering

L.H.D

venstrestyrt

R.H.D

høyrestyrt

NS

lagerføres ikke som reservedel

• 1257197 — Volvos originale artikkelnummer
• Alt. nr 264612 — erstatningsnummer
• 1) — Hva tallene betyr
• NS — Føres ikke på lager

Numrene nedenfor viser til artikkelnumrene i katalogen.
