NO · NOK NO · NOK Flere sprengskisser i 3 · Elsystem Skjul alle sprengskisser Klikk her for å se alle sprengskisser i Volvo 740/760 1985-87 Alle sprengskisser John tipser Tallet i tegningen er det samme som i listen Klikk på et tall for å se delene på den posisjonen. Grønn prikk betyr at du kan kjøpe delen her; grå at vi ennå ikke har koblet noen artikkel til posisjonen. Sprengskissene er nye, og vi har ikke rukket å koble alle artikler, så finner du ikke delen, kan vi likevel ha den – kontakt oss, med mindre den er utgått. Kontroller alltid chassisnummeret mot katalogen før du bestiller.

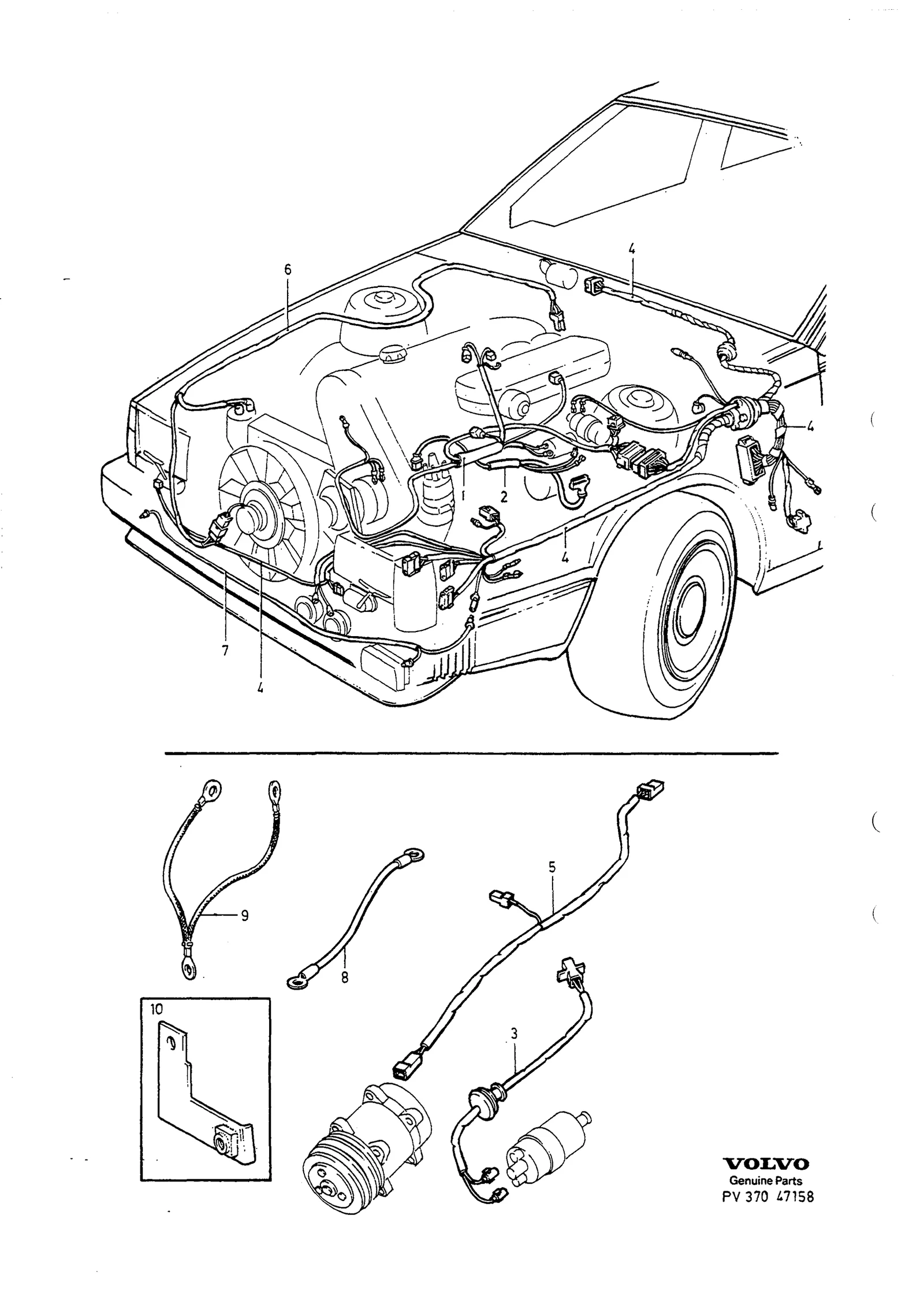

Ledningsnett motorrom til Volvo 740/760 1985-87 — Sprengskisse Ledninger og sikringer · Volvo 740 / 760 1985–87 · LEDNINGSNETT MOTORROM · 37 · side 719
Klikk på et tall for å se artiklene
CVR — Classic Volvo Restoration Fra Volvos originalkatalog Katalog 740 / 760 1985–87 Gruppe · side Gruppe 37 · Katalogside 719 Antallkolonner A = 4CYL Hva tallene betyr • B200K · Årsmodell –1986 • B200K · Årsmodell 1987– • B230K · (CH) · Årsmodell –1986 • B230K · Årsmodell 1987– • B200E · B230E · Årsmodell –1986 • B200ET · B230ET · Årsmodell –1986 • B200ET · B230ET · Årsmodell 1987– • B230F · Årsmodell –1985 • B230F · Årsmodell 1986
• B230F · Årsmodell 1987–
• B230FT · Årsmodell –1985
• B230FT · Årsmodell 1986
• B200K · Årsmodell –1985
• B200K · Årsmodell 1986
• B200E · B230E, Venstrestyrt · Årsmodell –1986
• B200E · B230E, Venstrestyrt · Årsmodell 1987–
• B200E · B230E, Høyrestyrt · Årsmodell –1986
• B200E · B230E, Høyrestyrt · Årsmodell 1987–
• B200ET · B230ET; Alt. nr 1362156; Årsmodell –1986
• B230F, (J) · Årsmodell –1985
• B230F, (J), (AUS) · Årsmodell 1986
• B230F, Høyrestyrt · Årsmodell 1987–
• B230FT, Høyrestyrt · Årsmodell 1987–
• B230FT, (J), (AUS) · Årsmodell –1986
• B200K · B230A · Årsmodell –1986
• B200E · B230E · B230K · Årsmodell –1986
• B200E · B230E · B230K · Årsmodell 1987–
• B230F, (J), (D) · Årsmodell –1986
• B230F, (AUS) · Årsmodell –1986
• B230FT, (J), (D) · Årsmodell –1986
• 4-dörrars personvagn: passer til og med chassisnummer 183639; 5-dörrars personvagn: passer til og med chassisnummer 112530
• Alt. nr 3501059; 4-dörrars personvagn: passer fra chassisnummer 183640; 5-dörrars personvagn: passer fra chassisnummer 112531
• B230A
• Innsprøytingsmotor (bensin) Alt. nr 1308758 Alt. nr 3544341 Kontroller bilens chassisnummer mot listen ovenfor før bestilling.
Flere merknader fra katalogen (23) • B230K eksklusive (CH), -1986 • B200E, B230E. 1987- manuell girkasse • B200E, B230E. 1987- automatgir • (1398832).B230FT 1987- • B230A, manuell girkasse • B230A, automatgir • B230K -1986 manuell girkasse, venstrestyrt • B230K 1987- manuell girkasse, venstrestyrt • B230K -1986 manuell girkasse, høyrestyrt • B230K 1987- manuell girkasse, høyrestyrt • B230K -1986 automatgir, venstrestyrt • (1363094) B230K 1987- automatgir, venstrestyrt • B230K -1986 automatgir høyrestyrt • (1363095) B230K 1987- automatgir høyrestyrt • B230F Europa -1986 • B230F Europa 1987- • B230FT Europa uten ABS -1986 • B230FT Europa med ABS -1986 • B230FT venstrestyrt Europa -1987 • B230ET osv. venstrestyrt -1986 (1362607) • B200ET, B230ET venstrestyrt, osv. • B230ET osv. høyrestyrt -1986 • B230ET, B200ET høyrestyrt osv. 1987- Forkortelser på denne tegningen Ordliste — Volvos forkortelser
EXC eksklusive
MAN.TRANS manuelt gir
AUTO.TRANS automatgir
F.I innsprøytingsmotor (bensin)
L.H.D venstrestyrt
R.H.D høyrestyrt
ETC elektronisk antispinn
4DRS 4-dörrars personvagn
5DRS 5-dörrars personvagn Slik leser du numrene 3515524 — Volvos originale artikkelnummerAlt. nr 264612 — erstatningsnummer1) — Hva tallene betyrNumrene nedenfor viser til artikkelnumrene i katalogen.
John tipser Tallet i tegningen er det samme som i listen Klikk på et tall for å se delene på den posisjonen. Grønn prikk betyr at du kan kjøpe delen her; grå at vi ennå ikke har koblet noen artikkel til posisjonen. Sprengskissene er nye, og vi har ikke rukket å koble alle artikler, så finner du ikke delen, kan vi likevel ha den – kontakt oss, med mindre den er utgått. Kontroller alltid chassisnummeret mot katalogen før du bestiller.
Posisjonsnavnene kommer fra Volvos originalkatalog — det er reservedelskatalogens egne betegnelser. Gå etter posisjonsnummeret i tegningen og OE-nummeret i raden; de er de samme uansett språk. Gruppnumrene følger Volvos delekatalog: 2 Motor, 3 Elsystem, 4 Kraftoverføring, 5 Bremser, 6 Hjuloppheng/styring, 8 Karosseri og innredning, 9 Øvrig utstyr. Gruppe 7 (Fjæring og hjul) finnes i flere kataloger, men mangler i Amazon-, 1800- og 164-katalogene. Typekodene angir karosserivariant, for eksempel på Amazon: P 120 (4-dørs), P 130 (2-dørs), P 220 (stasjonsvogn) — karosseri er tilpasning, ikke motor. Sidenummeret gjelder innenfor gruppen — side 3 i gruppe 8a er en annen side enn side 3 i gruppe 2a. "I sortiment" betyr at vi kan levere posisjonen akkurat nå. En grå posisjon har vi ennå ikke koblet til noen artikkel – kontakt oss hvis du leter etter delen. Motorfaktaene (f.eks. B18 · 1961–1968 · 1 778 cm³) angir motorfamiliens produksjonsår og slagvolum ifølge Volvo Owners Club (volvoclub.org.uk) — det er ikke tilpasning for din bil. Kontroller alltid mot chassisnummeret.
Diagram Deler (10)
10 posisjoner · 2 i sortiment
Zoom 100%
Ledningsnett, Hjulhus, venstre A
4-2 1363522
Ledningsnett, Hjulhus, venstre B
Antall per bil: 1
Vis mer informasjon
4-3 1362469
Ledningsnett, Hjulhus, venstre C
Antall per bil: 1
Vis mer informasjon
4-4 3515578
Ledningsnett, Hjulhus, venstre D
Antall per bil: 1
Vis mer informasjon
4-5 3515577
Ledningsnett, Hjulhus, venstre E
Antall per bil: 1
Vis mer informasjon
4-6 3515573
Ledningsnett, Hjulhus, venstre F
Antall per bil: 1
Vis mer informasjon
4-7 1363092
Ledningsnett, Hjulhus, venstre G
Antall per bil: 1
Vis mer informasjon
4-8 3515570
Ledningsnett, Hjulhus, venstre H
Antall per bil: 1
Vis mer informasjon
4-9 1363093
Ledningsnett, Hjulhus, venstre I
Antall per bil: 1
Vis mer informasjon
4-10 3515568
Ledningsnett, Hjulhus, venstre J
Antall per bil: 1
Vis mer informasjon
4-11 1398668
Ledningsnett, Hjulhus, venstre K
Antall per bil: 1
Vis mer informasjon
4-12 3515541
Ledningsnett, Hjulhus, venstre L
Antall per bil: 1
Vis mer informasjon
4-13 1398669
Ledningsnett, Hjulhus, venstre M
Antall per bil: 1
Vis mer informasjon
4-14 3515572
Ledningsnett, Hjulhus, venstre N
Antall per bil: 1
Vis mer informasjon
4-15 3515017
Ledningsnett, Hjulhus, venstre O
Antall per bil: 1
Vis mer informasjon
4-16 3515571
Ledningsnett, Hjulhus, venstre P
Antall per bil: 1
Vis mer informasjon
4-17 3515018
Ledningsnett, Hjulhus, venstre Q
Antall per bil: 1
Vis mer informasjon
4-18 1362604
Ledningsnett, Hjulhus, venstre R
Antall per bil: 1
Vis mer informasjon
4-19 1363089
Ledningsnett, Hjulhus, venstre S
Antall per bil: 1
Vis mer informasjon
4-20 1363969
Ledningsnett, Hjulhus, venstre T
Antall per bil: 1
Vis mer informasjon
4-21 1362470
Ledningsnett, Hjulhus, venstre U
Antall per bil: 1
Vis mer informasjon
4-22 3515430
Ledningsnett, Hjulhus, venstre V
Antall per bil: 1
Vis mer informasjon
4-23 3515539
Ledningsnett, Hjulhus, venstre W
Antall per bil: 1
Vis mer informasjon
4-24 1362466
Ledningsnett, Hjulhus, venstre X
Antall per bil: 1
Vis mer informasjon
4-25 1398106
Ledningsnett, Hjulhus, venstre Y
Antall per bil: 1
Vis mer informasjon
4-26 1398010
Ledningsnett, Hjulhus, venstre Z
Antall per bil: 1
Vis mer informasjon
4-27 1363172
Ledningsnett, Hjulhus, venstre AA
Antall per bil: 1
Vis mer informasjon
4-28 1362465
Ledningsnett, Hjulhus, venstre AB
Antall per bil: 1
Vis mer informasjon
4-29 1363711
Ledningsnett, Hjulhus, venstre AC
Antall per bil: 1
Vis mer informasjon
4-30 1363090
Ledningsnett, Hjulhus, venstre AD
Antall per bil: 1
Vis mer informasjon
4-31 3515540
Ledningsnett, Hjulhus, venstre AE
Antall per bil: 1
Vis mer informasjon
4-32 3515552
Ledningsnett, Hjulhus, høyre A
Antall per bil: 1
Vis mer informasjon
4-33 1363102
Ledningsnett, Hjulhus, høyre B
Antall per bil: 1
Vis mer informasjon
4-34 3515581
Ledningsnett, Hjulhus, venstre AF
Antall per bil: 1
Vis mer informasjon
4-35 1363091
Ledningsnett, Hjulhus, venstre AG
Antall per bil: 1
Vis mer informasjon
4-36 3515553
Ledningsnett, Hjulhus, høyre C
Antall per bil: 1
Vis mer informasjon
4-37 1363103
Ledningsnett, Hjulhus, høyre D
Antall per bil: 1
Vis mer informasjon
4-38 3515551
Ledningsnett, Hjulhus, høyre E
Antall per bil: 1
Vis mer informasjon
4-39 1363101
Ledningsnett, Hjulhus, høyre F
Antall per bil: 1
Vis mer informasjon
4-40 3515549
Ledningsnett, Hjulhus, høyre G
Antall per bil: 1
Vis mer informasjon
4-41 3515557
Ledningsnett, Hjulhus, høyre H
Antall per bil: 1
Vis mer informasjon
4-42 1362682
Ledningsnett, Hjulhus, høyre I
Antall per bil: 1
Vis mer informasjon
4-43 3515550
Ledningsnett, Hjulhus, høyre J
Antall per bil: 1
Vis mer informasjon
Jordledning motorhus, 1976-
8-4 Chassiskabel kompressor-jord
Antall per bil: 1
Vis mer informasjon
