Startmotor til Volvo 760 1988-

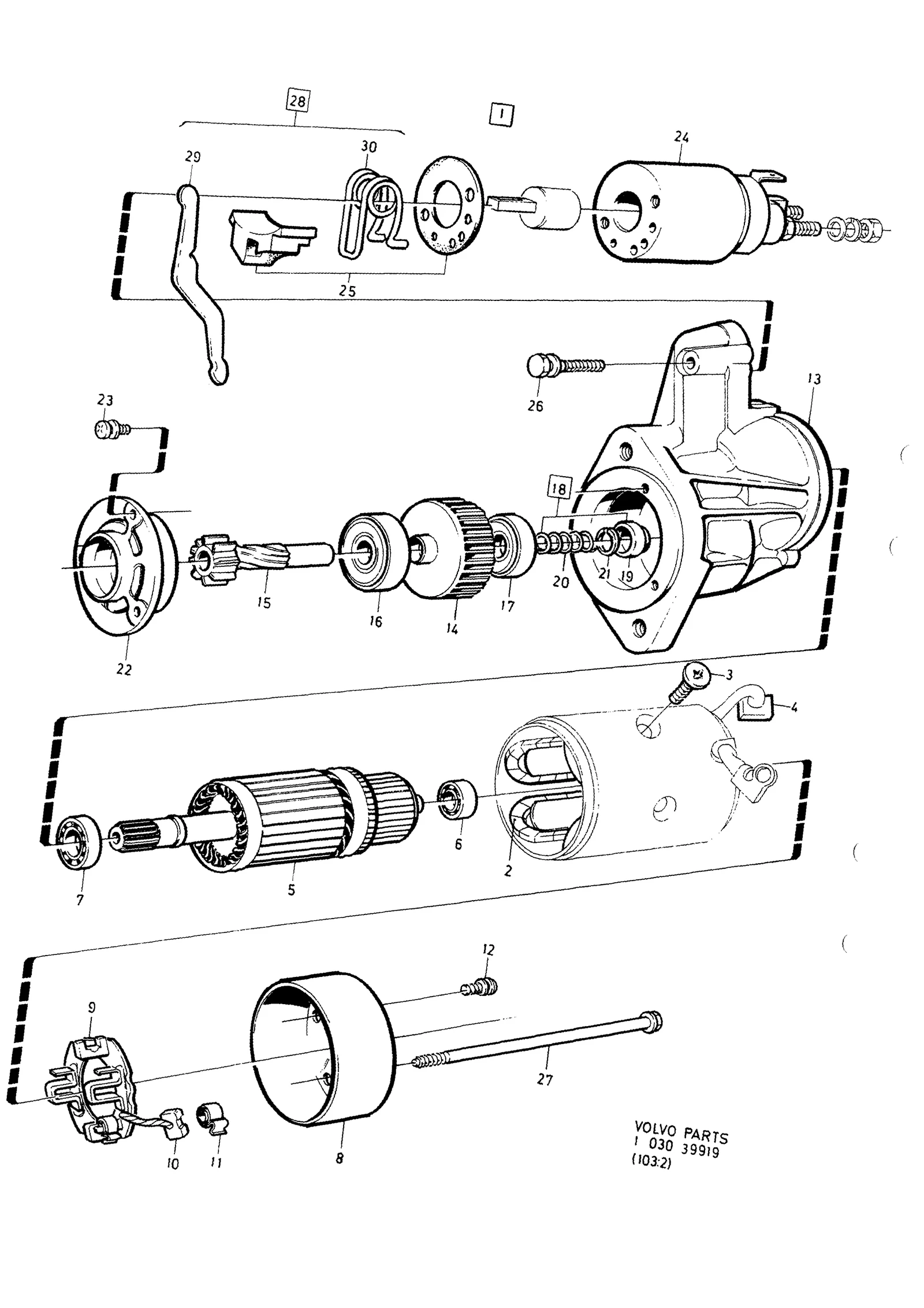

Startmotor · Volvo 760 1988 · STARTMOTOR · 33 · side 405

Klikk på et tall for å se artiklene

30 posisjoner · 5 i sortiment

30 deler · 5 i sortiment

1 Startmotor— erstattet artikkel

Merknad: Erstattes av 3544627 · Se gruppe 33, side 407 (STARTMOTOR)

Antall per bil: 1

Antall per bil: 4

Antall per bil: 2

Antall per bil: 1

889,00 krinkl. mva

Antall per bil: 1

119,00 krinkl. mva

Antall per bil: 2

Antall per bil: 4

12 Skruv— lagerføres ikke som reservedel

Merknad: M4 x 12 · mm

2 899,00 krinkl. mva

Antall per bil: 1

309,00 krinkl. mva

Antall per bil: 1

19 Stopp— inngår i sett + NS

20 Fjäder— inngår i sett + NS

21 Clips— inngår i sett + NS

Antall per bil: 1

23 Skruv— lagerføres ikke som reservedel

Merknad: M4 x 10 · mm

Antall per bil: 1

Antall per bil: 2

239,00 krinkl. mva

Antall per bil: 1

29 Kopplingsarm— inngår i sett + NS

30 Fjäder— inngår i sett + NS

Slik leser du sprengskissen

Posisjonsnavnene er Volvos egne katalogbetegnelser og står på svensk — det er ordrett det reservedelskatalogen trykker. Gå etter posisjonsnummeret i tegningen og OE-nummeret i raden; de er de samme uansett språk.
Gruppnumrene følger Volvos delekatalog: 2 Motor, 3 Elsystem, 4 Kraftoverføring, 5 Bremser, 6 Hjuloppheng/styring, 8 Karosseri og innredning, 9 Øvrig utstyr. Gruppe 7 (Fjæring og hjul) finnes i flere kataloger, men mangler i Amazon-, 1800- og 164-katalogene.
Typekodene angir karosserivariant, for eksempel på Amazon: P 120 (4-dørs), P 130 (2-dørs), P 220 (stasjonsvogn) — karosseri er tilpasning, ikke motor.
Sidenummeret gjelder innenfor gruppen — side 3 i gruppe 8a er en annen side enn side 3 i gruppe 2a.
"I sortiment" betyr at vi kan levere posisjonen akkurat nå. En grå posisjon finnes i katalogen, men ikke hos oss.
Motorfaktaene (f.eks. B18 · 1961–1968 · 1 778 cm³) angir motorfamiliens produksjonsår og slagvolum ifølge volvoclub.org.uk — det er ikke tilpasning for din bil. Kontroller alltid mot chassisnummeret.

Samme KA-nummer finnes også i: 240 1988 · 740 1988–90 · 740 / 760 1985–87

Fra Volvos originalkatalog

Katalog: 760 1988
Gruppe · side: Gruppe 33 · Katalogside 405

Hva tallene betyr

–)Erstattes av 5003708
–)Erstattes av 3544627; Se gruppe 33, side 407

Kontroller bilens chassisnummer mot listen ovenfor før bestilling.

Flere merknader fra katalogen (4)

–)2,0 kW REPL 1PCS 1328392-4
–)M4 x 12 mm
–)M4 x 10 mm
–)M6 x 32 mm

Slik leser du numrene

1367087 — Volvos originale artikkelnummer
Alt. nr 264612 — erstatningsnummer
1) — Hva tallene betyr

Numrene nedenfor viser til artikkelnumrene i katalogen.
