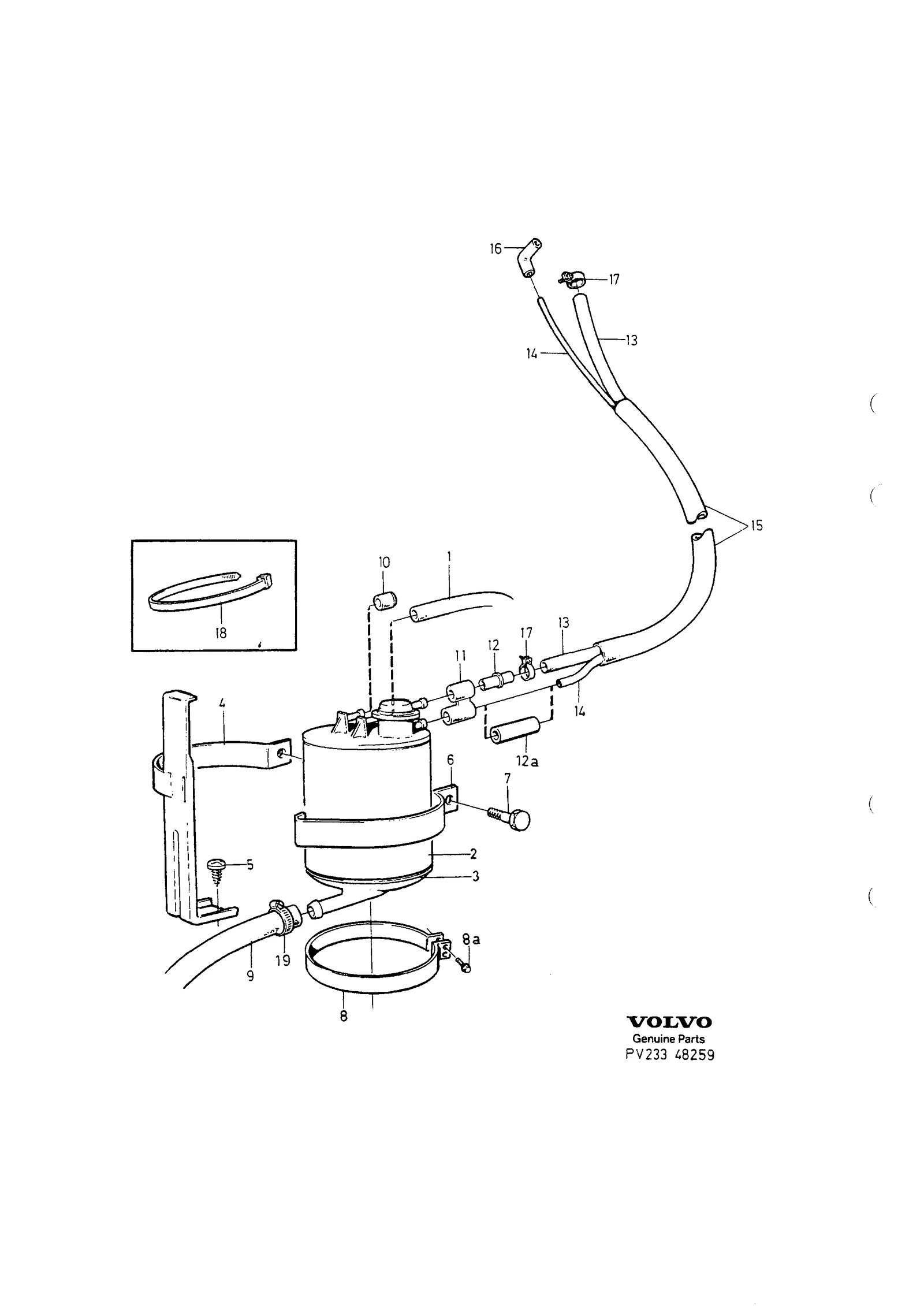

Kullfilter med monteringsdetaljer til Volvo 760 1988-

Drivstoffsystem · Volvo 760 1988 · KULLFILTER MED MONTERINGSDETALJER · 23 · side 213

Klikk på et tall for å se artiklene

21 posisjoner · 13 i sortiment

21 deler · 13 i sortiment

93,00 krinkl. mva

Antall per bil: 1

Antall per bil: 4-sylindret bensinmotor 1

29,00 krinkl. mva

Antall per bil: 4-sylindret bensinmotor 1

Chassisnummer:

–58499 · –23499

Antall per bil: 4-sylindret bensinmotor 1

Chassisnummer:

58500–760 · 23500–

75,00 krinkl. mva

Antall per bil: 4-sylindret bensinmotor 1

Chassisnummer:

–58499 · –23499

Antall per bil: 4-sylindret bensinmotor 1

Chassisnummer:

58500–760 · 23500–

Antall per bil: 6-sylindret bensinmotor 1

20,00 krinkl. mva

Antall per bil: 6-sylindret bensinmotor 2

149,00 krinkl. mva

Antall per bil: nødvendig antall/lengde

43,00 krinkl. mva

Antall per bil: 1

99,96 krinkl. mva

Antall per bil: 4-sylindret bensinmotor 1

44,00 krinkl. mva

Antall per bil: 1

149,00 krinkl. mva

Antall per bil: 6-sylindret bensinmotor 1

79,00 krinkl. mva

Antall per bil: nødvendig antall/lengde

47,00 krinkl. mva

Antall per bil: 6-sylindret bensinmotor nødvendig antall/lengde

58,00 krinkl. mva

Antall per bil: 4-sylindret bensinmotor nødvendig antall/lengde

Antall per bil: nødvendig antall/lengde

62,00 krinkl. mva

Antall per bil: 1

Antall per bil: 2

20,00 krinkl. mva

Antall per bil: 1

Antall per bil: 2

Antall per bil: 1

Slik leser du sprengskissen

Posisjonsnavnene er Volvos egne katalogbetegnelser og står på svensk — det er ordrett det reservedelskatalogen trykker. Gå etter posisjonsnummeret i tegningen og OE-nummeret i raden; de er de samme uansett språk.
Gruppnumrene følger Volvos delekatalog: 2 Motor, 3 Elsystem, 4 Kraftoverføring, 5 Bremser, 6 Hjuloppheng/styring, 8 Karosseri og innredning, 9 Øvrig utstyr. Gruppe 7 (Fjæring og hjul) finnes i flere kataloger, men mangler i Amazon-, 1800- og 164-katalogene.
Typekodene angir karosserivariant, for eksempel på Amazon: P 120 (4-dørs), P 130 (2-dørs), P 220 (stasjonsvogn) — karosseri er tilpasning, ikke motor.
Sidenummeret gjelder innenfor gruppen — side 3 i gruppe 8a er en annen side enn side 3 i gruppe 2a.
"I sortiment" betyr at vi kan levere posisjonen akkurat nå. En grå posisjon finnes i katalogen, men ikke hos oss.
Motorfaktaene (f.eks. B18 · 1961–1968 · 1 778 cm³) angir motorfamiliens produksjonsår og slagvolum ifølge volvoclub.org.uk — det er ikke tilpasning for din bil. Kontroller alltid mot chassisnummeret.

Fra Volvos originalkatalog

Katalog: 760 1988
Gruppe · side: Gruppe 23 · Katalogside 213
Antallkolonner: A = 4CYL · B = 6CYL

Hva tallene betyr

–)Årsmodell –1989
–)Årsmodell 1990–
–)Alt. nr 3517760
1)Alt. nr 958244
–)Alt. nr 1317871
–)Diameter, yttre (: 8x8 mm
–)Diameter, yttre (: 5x4 mm
–)Alt. nr 1306706
–)Alt. nr 1306703
–)Lengde: 400 mm
–)Alt. nr 945650

Kontroller bilens chassisnummer mot listen ovenfor før bestilling.

Flere merknader fra katalogen (1)

2)760, 4 -dörrars personvagn: passer chassisnummer 58500–760; 5 -dörrars personvagn: passer fra chassisnummer 23500

Forkortelser på denne tegningen

Ordliste — Volvos forkortelser

O.DIA: diameter, yttre (
LG: lengde

Slik leser du numrene

1272458 — Volvos originale artikkelnummer
Alt. nr 264612 — erstatningsnummer
1) — Hva tallene betyr

Numrene nedenfor viser til artikkelnumrene i katalogen.
