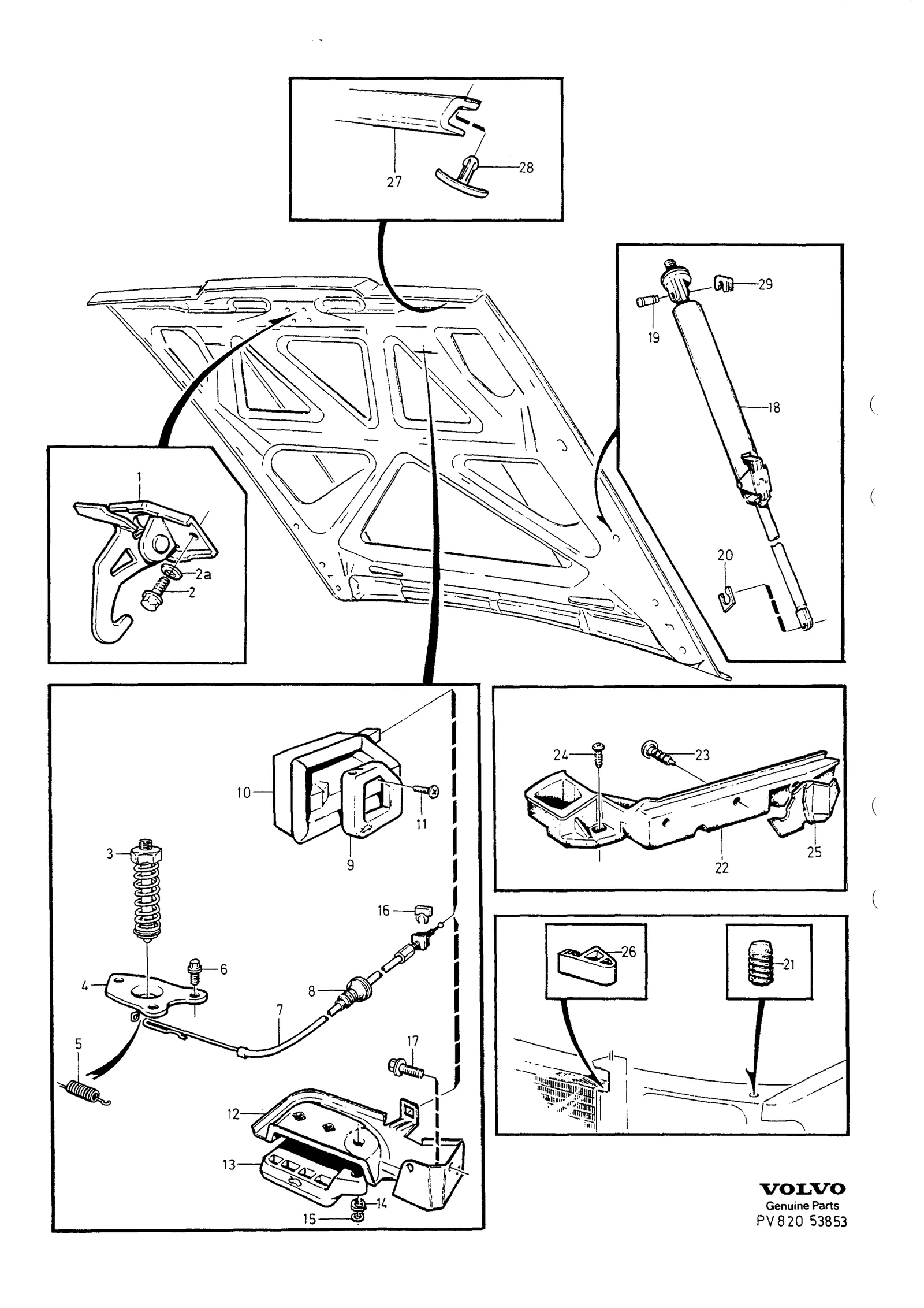

Detaljer panser, panserlås til Volvo 760 1988-
Frontparti · Volvo 760 1988 · DETALJER PANSER, PANSERLÅS · 82 · side 891
Klikk på et tall for å se artiklene
30 posisjoner · 5 i sortiment
Zoom 100%
Slik leser du sprengskissen
- Posisjonsnavnene er Volvos egne katalogbetegnelser og står på svensk — det er ordrett det reservedelskatalogen trykker. Gå etter posisjonsnummeret i tegningen og OE-nummeret i raden; de er de samme uansett språk.
- Gruppnumrene følger Volvos delekatalog: 2 Motor, 3 Elsystem, 4 Kraftoverføring, 5 Bremser, 6 Hjuloppheng/styring, 8 Karosseri og innredning, 9 Øvrig utstyr. Gruppe 7 (Fjæring og hjul) finnes i flere kataloger, men mangler i Amazon-, 1800- og 164-katalogene.
- Typekodene angir karosserivariant, for eksempel på Amazon: P 120 (4-dørs), P 130 (2-dørs), P 220 (stasjonsvogn) — karosseri er tilpasning, ikke motor.
- Sidenummeret gjelder innenfor gruppen — side 3 i gruppe 8a er en annen side enn side 3 i gruppe 2a.
- "I sortiment" betyr at vi kan levere posisjonen akkurat nå. En grå posisjon finnes i katalogen, men ikke hos oss.
- Motorfaktaene (f.eks. B18 · 1961–1968 · 1 778 cm³) angir motorfamiliens produksjonsår og slagvolum ifølge volvoclub.org.uk — det er ikke tilpasning for din bil. Kontroller alltid mot chassisnummeret.
Fra Volvos originalkatalog
- Katalog
- 760 1988
- Gruppe · side
- Gruppe 82 · Katalogside 891
- Antallkolonner
- A = L.H.D · B = R.H.D
Hva tallene betyr
- 1)Årsmodell –1989
- –)Alt. nr 960141
- 2)Alt. nr 3526915
- –)Venstre · Unntatt D24TIC, Høyre, D24TIC
- –)Alt. nr 1380313
- –)Alt. nr 943617
- –)Alt. nr 1380462
- 3)Alt. nr 1380420
- –)Lengde: 32mm
- –)Lengde: 19mm; Erstattes av 969476, 192287
- –)D24TIC
Kontroller bilens chassisnummer mot listen ovenfor før bestilling.
Flere merknader fra katalogen (1)
- 4)4 -dörrars personvagn: passer fra chassisnummer 58634; 5 -dörrars personvagn: passer fra chassisnummer 23550
Forkortelser på denne tegningen
Ordliste — Volvos forkortelser
- L.H
- venstre
- D24TIC
- 2,4 l 6-cyl turbodiesel intercooler (740/760/940)
- R.H
- høyre
- LG
- lengde
Slik leser du numrene
- 1334954 — Volvos originale artikkelnummer
- Alt. nr 264612 — erstatningsnummer
- 1) — Hva tallene betyr
Numrene nedenfor viser til artikkelnumrene i katalogen.
