Kontrollsystem til Volvo 760 1988-

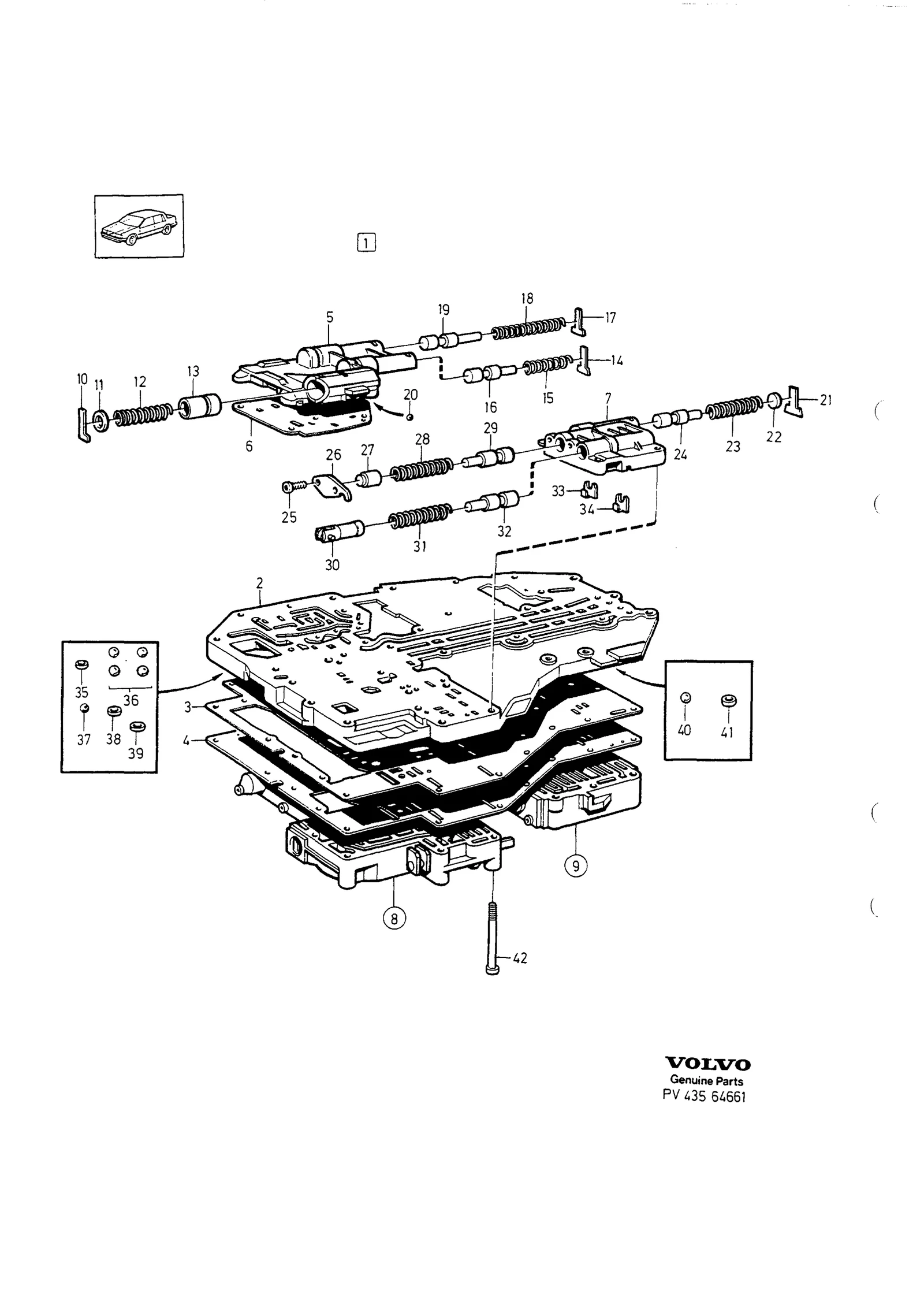

Girkasse · Volvo 760 1988 · KONTROLLSYSTEM · 43 · side 665

Klikk på et tall for å se artiklene

42 posisjoner · 3 i sortiment

42 deler · 3 i sortiment

Antall per bil: 1339979 1

Antall per bil: 1385050 1

2 Kanalhus— lagerføres ikke som reservedel

Antall per bil: 1

4 Fördelningsplåt— lagerføres ikke som reservedel

5 Ventilhus Höger övre— lagerføres ikke som reservedel

6 Fördelningsplåt— lagerføres ikke som reservedel

7 Ventilhus Vänster övre— lagerføres ikke som reservedel

8 Ventilhus Främre nedre— lagerføres ikke som reservedel

Merknad: Se gruppe 43, side 667 (KONTROLLSYSTEM)

9 Ventilhus Bakre nedre— lagerføres ikke som reservedel

Merknad: Se gruppe 43, side 667 (KONTROLLSYSTEM)

10 Låsplåt— lagerføres ikke som reservedel

11 Bricka— lagerføres ikke som reservedel

Antall per bil: 1

13 Kolv— lagerføres ikke som reservedel

14 Låsplåt— lagerføres ikke som reservedel

Antall per bil: 1

16 Styrventil— lagerføres ikke som reservedel

17 Låsplåt— lagerføres ikke som reservedel

Antall per bil: 1339979 1

Antall per bil: 1385000 1

Antall per bil: 1339973 1 · 1385050 1

19 Ventil— lagerføres ikke som reservedel

Antall per bil: 1

21 Låsplåt— lagerføres ikke som reservedel

22 Plugg— lagerføres ikke som reservedel

Antall per bil: 1

24 Ventil— lagerføres ikke som reservedel

Antall per bil: 2

26 Gavel— lagerføres ikke som reservedel

27 Kolv— lagerføres ikke som reservedel

Antall per bil: 1339979 1 · 1385000 1 · 1385050 1

Antall per bil: 1339973 1

29 Ventil— lagerføres ikke som reservedel

30 Kolv— lagerføres ikke som reservedel

Antall per bil: 1339979 1 · 1385000 1 · 1339973 1

32 Ventil— lagerføres ikke som reservedel

33 Låsplåt— lagerføres ikke som reservedel

34 Låsplåt— lagerføres ikke som reservedel

39,00 krinkl. mva

Antall per bil: 1339979 1 · 1339973 1

Antall per bil: 1385000 1 · 1385050 1

Antall per bil: 4

Antall per bil: 1

Antall per bil: 1339979 1 · 1339973 1

12,00 krinkl. mva

Antall per bil: 1385000 1 · 1385050 1

Antall per bil: 1

Antall per bil: 1339979 1 · 1339973 1

Antall per bil: 1385000 1 · 1385050 1

39,00 krinkl. mva

Antall per bil: 3

Slik leser du sprengskissen

Posisjonsnavnene er Volvos egne katalogbetegnelser og står på svensk — det er ordrett det reservedelskatalogen trykker. Gå etter posisjonsnummeret i tegningen og OE-nummeret i raden; de er de samme uansett språk.
Gruppnumrene følger Volvos delekatalog: 2 Motor, 3 Elsystem, 4 Kraftoverføring, 5 Bremser, 6 Hjuloppheng/styring, 8 Karosseri og innredning, 9 Øvrig utstyr. Gruppe 7 (Fjæring og hjul) finnes i flere kataloger, men mangler i Amazon-, 1800- og 164-katalogene.
Typekodene angir karosserivariant, for eksempel på Amazon: P 120 (4-dørs), P 130 (2-dørs), P 220 (stasjonsvogn) — karosseri er tilpasning, ikke motor.
Sidenummeret gjelder innenfor gruppen — side 3 i gruppe 8a er en annen side enn side 3 i gruppe 2a.
"I sortiment" betyr at vi kan levere posisjonen akkurat nå. En grå posisjon finnes i katalogen, men ikke hos oss.
Motorfaktaene (f.eks. B18 · 1961–1968 · 1 778 cm³) angir motorfamiliens produksjonsår og slagvolum ifølge volvoclub.org.uk — det er ikke tilpasning for din bil. Kontroller alltid mot chassisnummeret.

Samme KA-nummer finnes også i: 740 1988–90 · 740 1991 · 740 / 760 1985–87

Fra Volvos originalkatalog

Katalog: 760 1988
Gruppe · side: Gruppe 43 · Katalogside 665
Antallkolonner: A = 1339979 · B = 1385000 · C = 1339973 · D = 1385050

Hva tallene betyr

–)Se gruppe 43, side 667
–)Diameter, yttre (: 4,5mm
–)Diameter, yttre (: 1,9mm
–)Diameter, yttre (: 1,7mm
–)Diameter, yttre (: 6,0mm
–)Diameter, yttre (: 1,5mm
–)Diameter, yttre (: 0,6mm
–)Diameter, yttre (: 0,8mm
–)Diameter, yttre (: 1,2mm

Kontroller bilens chassisnummer mot listen ovenfor før bestilling.

Forkortelser på denne tegningen

Ordliste — Volvos forkortelser

O.DIA: diameter, yttre (

Slik leser du numrene

1339979 — Volvos originale artikkelnummer
1) — Hva tallene betyr

Numrene nedenfor viser til artikkelnumrene i katalogen.
