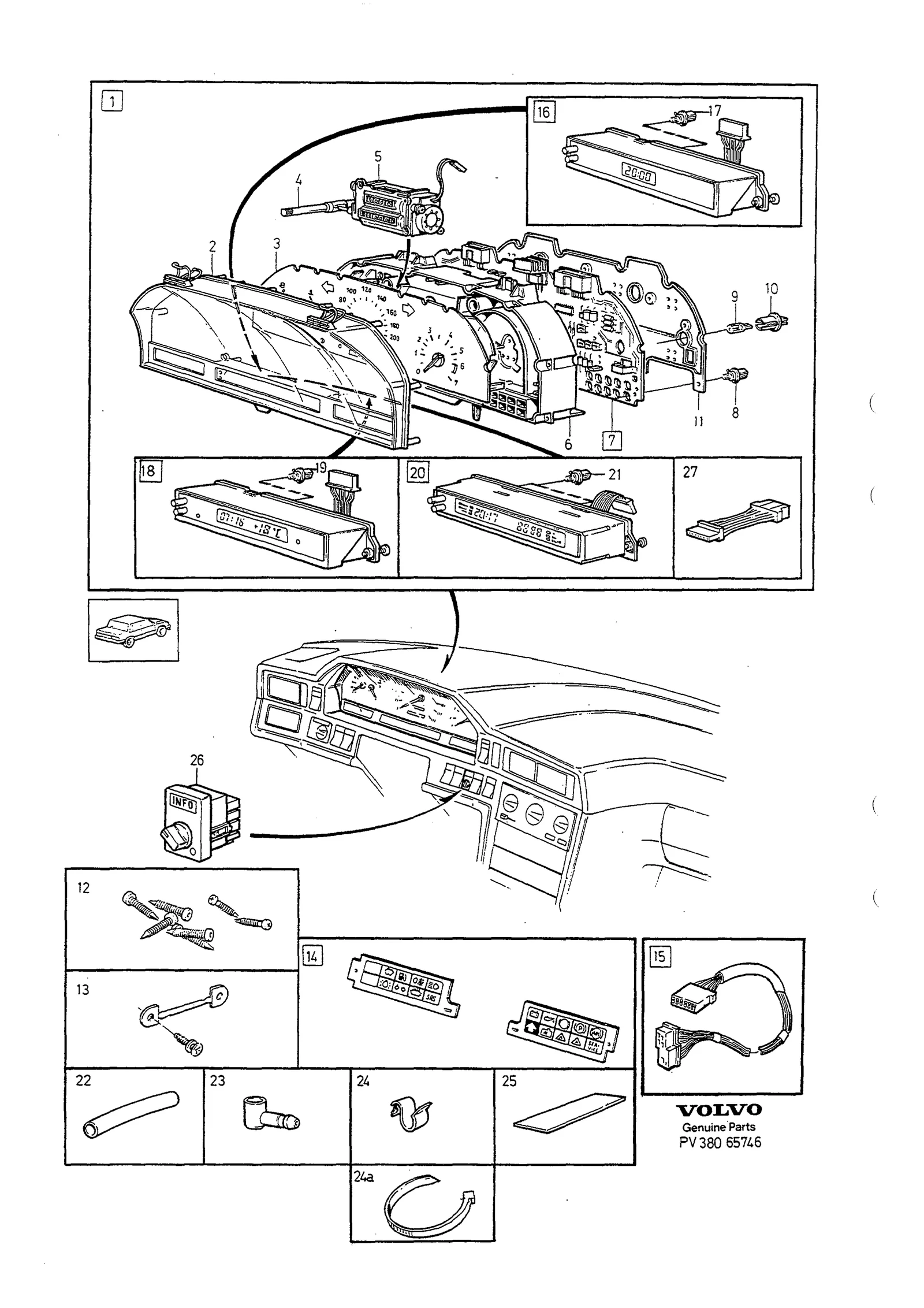

Slik leser du sprengskissen
Posisjonsnavnene kommer fra Volvos originalkatalog — det er reservedelskatalogens egne betegnelser. Gå etter posisjonsnummeret i tegningen og OE-nummeret i raden; de er de samme uansett språk.
Gruppnumrene følger Volvos delekatalog: 2 Motor, 3 Elsystem, 4 Kraftoverføring, 5 Bremser, 6 Hjuloppheng/styring, 8 Karosseri og innredning, 9 Øvrig utstyr. Gruppe 7 (Fjæring og hjul) finnes i flere kataloger, men mangler i Amazon-, 1800- og 164-katalogene.
Typekodene angir karosserivariant, for eksempel på Amazon: P 120 (4-dørs), P 130 (2-dørs), P 220 (stasjonsvogn) — karosseri er tilpasning, ikke motor.
Sidenummeret gjelder innenfor gruppen — side 3 i gruppe 8a er en annen side enn side 3 i gruppe 2a.
"I sortiment" betyr at vi kan levere posisjonen akkurat nå. En grå posisjon har vi ennå ikke koblet til noen artikkel – kontakt oss hvis du leter etter delen.
Motorfaktaene (f.eks. B18 · 1961–1968 · 1 778 cm³) angir motorfamiliens produksjonsår og slagvolum ifølge Volvo Owners Club (volvoclub.org.uk) — det er ikke tilpasning for din bil. Kontroller alltid mot chassisnummeret.
28 posisjoner · 3 i sortiment
Zoom 100%
28 deler · 3 i sortiment
1 Kombinasjonsinstrument komplett— lagerføres ikke som reservedel
Merknad:Kombinert instrument komplett
Inngår i: Kombinasjonsinstrument komplett
Antall per bil: 1
3-1
Antall per bil: 1) venstrestyrt1
3-2
Antall per bil: 1) venstrestyrt1
3-3
Antall per bil
•Instrument B5234FT eksklusive EUROPE1
•Instrument B5234FT eksklusive (GB)1
3-4
Antall per bil: 2) venstrestyrt1
3-5
Antall per bil: 2) venstrestyrt1
3-6
Antall per bil: 1) høyrestyrt1
3-7
Antall per bil: 1) høyrestyrt1
3-9
Antall per bil: 2) høyrestyrt1
3-10
Antall per bil: 2) høyrestyrt1
Inngår i: Kombinasjonsinstrument komplett
Antall per bil: 1
5-1
Antall per bil: 1) venstrestyrt1 · 1) høyrestyrt1
5-2
Antall per bil: 2) venstrestyrt1 · 2) høyrestyrt1
Antall per bil
•Base plate (9128104)1
•Base plate1
7-1
Antall per bil: 1) venstrestyrt1 · 1) høyrestyrt1
7-2
Antall per bil: 2) venstrestyrt1 · 2) høyrestyrt1
Inngår i: Ledningsplate
Antall per bil: nødvendig antall/lengde
Inngår i: Ledningsplate
Antall per bil: 4
Inngår i: Ledningsplate
Antall per bil: 1) venstrestyrt4 · 1) høyrestyrt4 · 2) venstrestyrt2 · 2) høyrestyrt2
