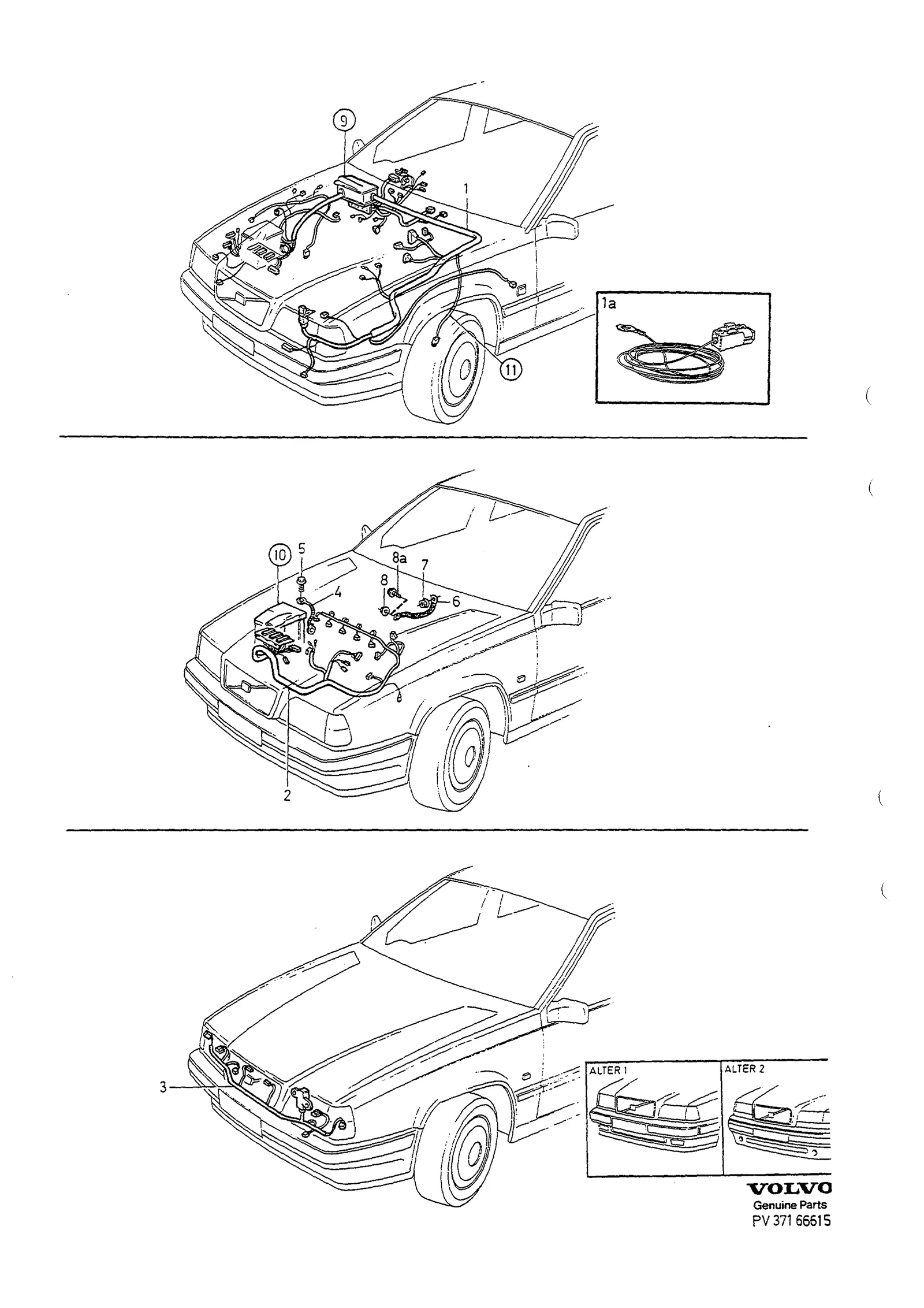

Ledningsnett motorrom til Volvo 850 1991-1997

Ledninger og sikringer · Volvo 850 · LEDNINGSNETT MOTORROM · 37 · side 449

Klikk på et tall for å se artiklene

Henter sprengskisse…

Fra Volvos originalkatalog

Katalog: 850
Gruppe · side: Gruppe 37 · Katalogside 449
Antallkolonner: A = MAN.TRANS 4VALVE · B = MAN.TRANS 2VALVE · C = AUTO.TRANS 4VALVE · D = AUTO.TRANS 2VALVE

Hva tallene betyr

Årsmodell –1993; Lengde: 280 mm
Årsmodell 1994–; Lengde: 340 mm
Årsmodell –1993
Årsmodell 1994–
Alt. nr 6849622
Alt. nr 6849623
Alt. nr 6849621
Alt. nr 6849624
Unntatt turbo; Alt. nr 9434044
Unntatt turbo; Alt. nr 9434045
1)Unntatt turbo
2)Unntatt turbo
1)Turbo
2)Turbo
3)Turbo; Alt. nr 6849842
4)Unntatt turbo
6)Uten returledning för avgaser; Alt. nr 3545748
6)Returledning för avgaser; Alt. nr 3545746
7)Alt. nr 6849723
8)Alt. nr 6849357
6)Uten returledning för avgaser; Alt. nr 6849334
7)Uten returledning för avgaser
6)Returledning för avgaser
7)Returledning för avgaser
Uten returledning för avgaser
Returledning för avgaser
Turbo
Lengde: 340 mm
Se gruppe 37, side 507
Se gruppe 37, side 515
Se gruppe 52, side 687

Kontroller bilens chassisnummer mot listen ovenfor før bestilling.

Flere merknader fra katalogen (7)

4VALVE TURBO (9434051)
4VALVE TURBO (9434052)
AUTO.TRANS 4VALVE
1994- ALTER 1
1994- ALTER 2
5)Servicealternativ.
9)850, 4 -dörrars personvagn: passer chassisnummer 69907–850; 5-door car: passer fra chassisnummer 803

Forkortelser på denne tegningen

Ordliste — Volvos forkortelser

TURBO: turbo
E.G.R: returledning för avgaser
LG: lengde

Slik leser du numrene

6849529 — Volvos originale artikkelnummer
Alt. nr 264612 — erstatningsnummer
1) — Hva tallene betyr

Numrene nedenfor viser til artikkelnumrene i katalogen.
