NO · NOK NO · NOK Flere sprengskisser i 2 · Motor Skjul alle sprengskisser Klikk her for å se alle sprengskisser i Volvo 850 1991-1997 2 Motor 3 Elsystem 4 Kraftoverføring 5 Bremser 6 Hjuloppheng, styring 7 Fjæring og hjul 8 Karosseri og innredning Alle sprengskisser John tipser Tallet i tegningen er det samme som i listen Klikk på et tall for å se delene på den posisjonen. Grønn prikk betyr at du kan kjøpe delen her; grå at vi ennå ikke har koblet noen artikkel til posisjonen. Sprengskissene er nye, og vi har ikke rukket å koble alle artikler, så finner du ikke delen, kan vi likevel ha den – kontakt oss, med mindre den er utgått. Kontroller alltid chassisnummeret mot katalogen før du bestiller.
CVR — Classic Volvo Restoration Fra Volvos originalkatalog Katalog 850 Gruppe · side Gruppe 21 · Katalogside 129 Antallkolonner A = 2 VALVE · B = 4 VALVE W/O TURBO · C = 4 VALVE TURBO Hva tallene betyr 2) Overstørrelse: 0,20 mm 2) Overstørrelse: 0,40 mm 5) Overstørrelse: 0,25 mm • Overstørrelse: 0,20mm • Overstørrelse: 0,40mm Alt. nr 3531195 Alt. nr 3517766 Kontroller bilens chassisnummer mot listen ovenfor før bestilling.
Flere merknader fra katalogen (49) 1)
Standard, merket D, erstattet av 1 stk 272138-9, 1 stk 272158-7
1) Standard, merket G, erstattet av 1 stk 272139-7, 1 stk 272158-7
1) Overstørrelse 0,20 mm, erstattet av 1 stk 272140-5, 1 stk 272159-5
1) Overstørrelse 0,40 mm, erstattet av 1 stk 272141-3, 1 stk 272160-3
1) Standard, merket D, erstattet av 1 stk 272146-2, 1 stk 271992-0
1) Standard, merket G, erstattet av 1 stk 272147-0, 1 stk 271992-0
1) Overstørrelse 0,20 mm, erstattet av 1 stk 272148-8, 1 stk 271993-8
1) Overstørrelse 0,40 mm, erstattet av 1 stk 272149-6, 1 stk 271994-6
1) Overstørrelse 0,20 mm, erstattet av 1 stk 272152-0, 1 stk 272159-5
1) Overstørrelse 0,40 mm, erstattet av 1 stk 272153-8, 1 stk 272160-3
1) Standard, merket D, erstattet av 1 stk 272158-7, 1 stk 272138-9; standard, merket G, erstattet av 1 stk 272158-7, 1 stk 272139-7
1) Standard, merket D, erstattet av 1 stk 272158-7, 1 stk 272150-4; standard, merket G
1) Overstørrelse 0,20 mm, erstattet av 1 stk 272159-5, 1 stk 272140-5
1) Overstørrelse 0,20 mm, erstattet av 1 stk 272159-5, 1 stk 272152-0
1) Overstørrelse 0,40 mm, erstattet av 1 stk 272160-3, 1 stk 272141-3
1) Overstørrelse 0,40 mm, erstattet av 1 stk 272160-3, 1 stk 272153-8
1) Standard, merket D, erstattet av 1 stk 271992-0, 1 stk 272146-2; standard, merket G, erstattet av 1 stk 271992-0, 1 stk 272147-0
2) Standard, merket D
2) Standard, merket G
2) Erstattet av 1 stk 272158-7, 1 stk 272151-2 2) standard
2) Erstattet av 1 stk 271994-6, 1 stk 272149-6 2) Overstørrelse 0,40 mm
3) Standard, merket D, erstattet av 1 stk 272142-1, 1 stk 271992-0
3) Standard, merket G, erstattet av 1 stk 272143-9, 1 stk 271998-0
3) Overstørrelse 0,20 mm, erstattet av 1 stk 272144-7, 1 stk 271993-8
3) Overstørrelse 0,40 mm, erstattet av 1 stk 272145-4, 1 stk 271994-6
3) Standard, merket D, erstattet av 1 stk 271992-0, 1 stk 272142-1; merket G, erstattet av 1 stk 271992-0, 1 stk 272143-9
3) Overstørrelse 0,20 mm, erstattet av 1 stk 271993-8, 1 stk 272148-8
3) Overstørrelse 0,40 mm, erstattet av 1 stk 271994-6, 1 stk 272145-4
7) Uten flens 7) 5)
7) Uten flens 7) 6)
7) Med flens 7) 6)
7) Med flens 7) 5)
8) Automatgir
• Standard
• Standard unntatt B5234T4
• Overstørrelse 0,25 mm unntatt B5234T4
• Overstørrelse 0,50 mm unntatt B5234T4
• Standard B5234T4
• -1995 B5204FS/FT,B5202FS (3517835)
• 1996- B5204FS/FT,B5202FS
• -1993 B5252FS,B5254FS
• 1994- B5234FS/FT,B5254FS
• 1994- B5252FS (3507382)
• 2WD (3531193)
• Firehjulsdrift (AWD)
• Manuell girkasse
• ENG -131034 se 22 149/A
• ENG 131035- se 22 149/B
• Se 22 149/C Forkortelser på denne tegningen Ordliste — Volvos forkortelser
O.S overstørrelse
STD standardutførelse
AUTO.TRANS automatgir
MAN.TRANS manuelt gir Slik leser du numrene 272138 — Volvos originale artikkelnummerAlt. nr 264612 — erstatningsnummer1) — Hva tallene betyrNumrene nedenfor viser til artikkelnumrene i katalogen.
Posisjonsnavnene kommer fra Volvos originalkatalog — det er reservedelskatalogens egne betegnelser. Gå etter posisjonsnummeret i tegningen og OE-nummeret i raden; de er de samme uansett språk. Gruppnumrene følger Volvos delekatalog: 2 Motor, 3 Elsystem, 4 Kraftoverføring, 5 Bremser, 6 Hjuloppheng/styring, 8 Karosseri og innredning, 9 Øvrig utstyr. Gruppe 7 (Fjæring og hjul) finnes i flere kataloger, men mangler i Amazon-, 1800- og 164-katalogene. Typekodene angir karosserivariant, for eksempel på Amazon: P 120 (4-dørs), P 130 (2-dørs), P 220 (stasjonsvogn) — karosseri er tilpasning, ikke motor. Sidenummeret gjelder innenfor gruppen — side 3 i gruppe 8a er en annen side enn side 3 i gruppe 2a. "I sortiment" betyr at vi kan levere posisjonen akkurat nå. En grå posisjon har vi ennå ikke koblet til noen artikkel – kontakt oss hvis du leter etter delen. Motorfaktaene (f.eks. B18 · 1961–1968 · 1 778 cm³) angir motorfamiliens produksjonsår og slagvolum ifølge Volvo Owners Club (volvoclub.org.uk) — det er ikke tilpasning for din bil. Kontroller alltid mot chassisnummeret. Samme KA-nummer finnes også i: 850 (USA) · C70 / V70 / S70
John tipser Tallet i tegningen er det samme som i listen Klikk på et tall for å se delene på den posisjonen. Grønn prikk betyr at du kan kjøpe delen her; grå at vi ennå ikke har koblet noen artikkel til posisjonen. Sprengskissene er nye, og vi har ikke rukket å koble alle artikler, så finner du ikke delen, kan vi likevel ha den – kontakt oss, med mindre den er utgått. Kontroller alltid chassisnummeret mot katalogen før du bestiller.

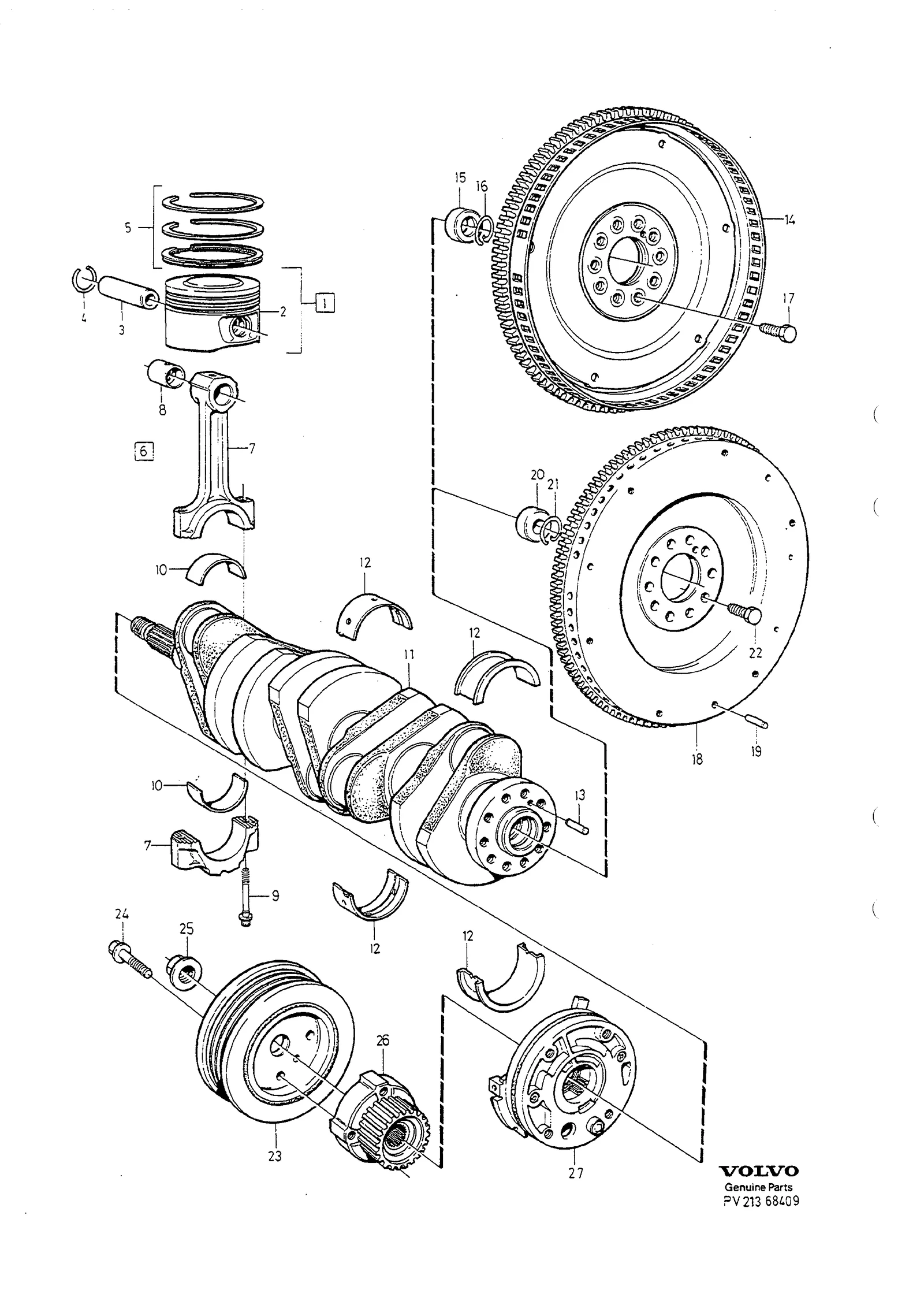

Diagram Deler (36)
36 posisjoner · 5 i sortiment
Zoom 100%
36 deler · 5 i sortiment i sortiment (5)
Antall per bil: 2 VALVE 5
1-3 272138
Antall per bil: 2 VALVE 5
Vis mer informasjon
1-4 1
Stempelsett
Antall per bil: 2 VALVE 5
1-5 272139
Antall per bil: 2 VALVE 5
Vis mer informasjon
1-6 1
Stempelsett
Antall per bil: 2 VALVE 5
1-7 272140
Antall per bil: 2 VALVE 5
Vis mer informasjon
1-8 1
Stempelsett
Antall per bil: 2 VALVE 5
1-9 272141
Antall per bil: 2 VALVE 5
Vis mer informasjon
1-10 1
B5202FS
Ikke i sortimentet
1-11 271987
Antall per bil: 2 VALVE 5
Vis mer informasjon
1-12 271988
Antall per bil: 2 VALVE 5
Vis mer informasjon
1-13 271989
Antall per bil: 2 VALVE 5
Vis mer informasjon
1-14 271991
Antall per bil: 2 VALVE 5
Vis mer informasjon
1-15 1
B5204FS
Ikke i sortimentet
1-16 1
Stempelsett
Antall per bil: 4 VALVE uten turbo 5
1-17 272142
Antall per bil: 4 VALVE uten turbo 5
Vis mer informasjon
1-18 1
Stempelsett
Antall per bil: 4 VALVE uten turbo 5
1-19 272143
Antall per bil: 4 VALVE uten turbo 5
Vis mer informasjon
1-20 1
Stempelsett
Antall per bil: 4 VALVE uten turbo 5
1-21 272144
Antall per bil: 4 VALVE uten turbo 5
Vis mer informasjon
1-22 1
Stempelsett
Antall per bil: 4 VALVE uten turbo 5
1-23 272145
Antall per bil: 4 VALVE uten turbo 5
Vis mer informasjon
1-24 1
B5234FS
Ikke i sortimentet
1-25 1
Stempelsett
Antall per bil: 4 VALVE uten turbo 5
1-26 272146
Antall per bil: 4 VALVE uten turbo 5
Vis mer informasjon
1-27 1
Stempelsett
Antall per bil: 4 VALVE uten turbo 5
1-28 272147
Antall per bil: 4 VALVE uten turbo 5
Vis mer informasjon
1-29 1
Stempelsett
Antall per bil: 4 VALVE uten turbo 5
1-30 272148
Antall per bil: 4 VALVE uten turbo 5
Vis mer informasjon
1-31 1
Stempelsett
Antall per bil: 4 VALVE uten turbo 5
1-32 272149
Antall per bil: 4 VALVE uten turbo 5
Vis mer informasjon
1-33 1
B5254FS
Ikke i sortimentet
1-34 1
Stempelsett
Antall per bil: 4 VALVE uten turbo 5
1-35 272150
Antall per bil: 4 VALVE uten turbo 5
Vis mer informasjon
1-36 271690
Antall per bil: 4 VALVE uten turbo 5
Vis mer informasjon
1-37 272151
Antall per bil: 4 VALVE uten turbo 5
Vis mer informasjon
1-38 1
Stempelsett
Antall per bil: 4 VALVE uten turbo 5
1-39 Stempel overdimensjon 1, 850 B5254FS, B5254S
Antall per bil: 4 VALVE uten turbo 5
Vis mer informasjon
1-40 1
Stempelsett
Antall per bil: 4 VALVE uten turbo 5
1-41 272153
Antall per bil: 4 VALVE uten turbo 5
Vis mer informasjon
1-42 1
B5234FT
Ikke i sortimentet
1-43 1
Stempelsett
Antall per bil: 4 VALVE turbo 5
1-44 271798
Antall per bil: 4 VALVE turbo 5
Vis mer informasjon
1-45 271881
Antall per bil: 4 VALVE turbo 5
Vis mer informasjon
1-46 271882
Antall per bil: 4 VALVE turbo 5
Vis mer informasjon
1-47 1
B5204FT
Ikke i sortimentet
1-48 271887
Antall per bil: 4 VALVE turbo 5
Vis mer informasjon
1-49 271888
Antall per bil: 4 VALVE turbo 5
Vis mer informasjon
1-50 271889
Antall per bil: 4 VALVE turbo 5
Vis mer informasjon
1-51 271890
Antall per bil: 4 VALVE turbo 5
Vis mer informasjon
1-53 272240
Antall per bil: 4 VALVE turbo 5
Vis mer informasjon
1-54 272241
Antall per bil: 4 VALVE turbo 5
Vis mer informasjon
1-55 272242
Antall per bil: 4 VALVE turbo 5
Vis mer informasjon
1-56 272243
Antall per bil: 4 VALVE turbo 5
Vis mer informasjon
2) overstørrelse 0,20 millimeter 5 5-12
5-13 271994
Antall per bil overstørrelse 0,40 millimeter 5 4) overstørrelse 0,40 millimeter 5 erstattet av 1PCS 271994-6, 1PCS 272149-6 2) overstørrelse 0,40 millimeter 5 Vis mer informasjon
Antall per bil: 4 VALVE turbo 5
Vis mer informasjon
5-31
