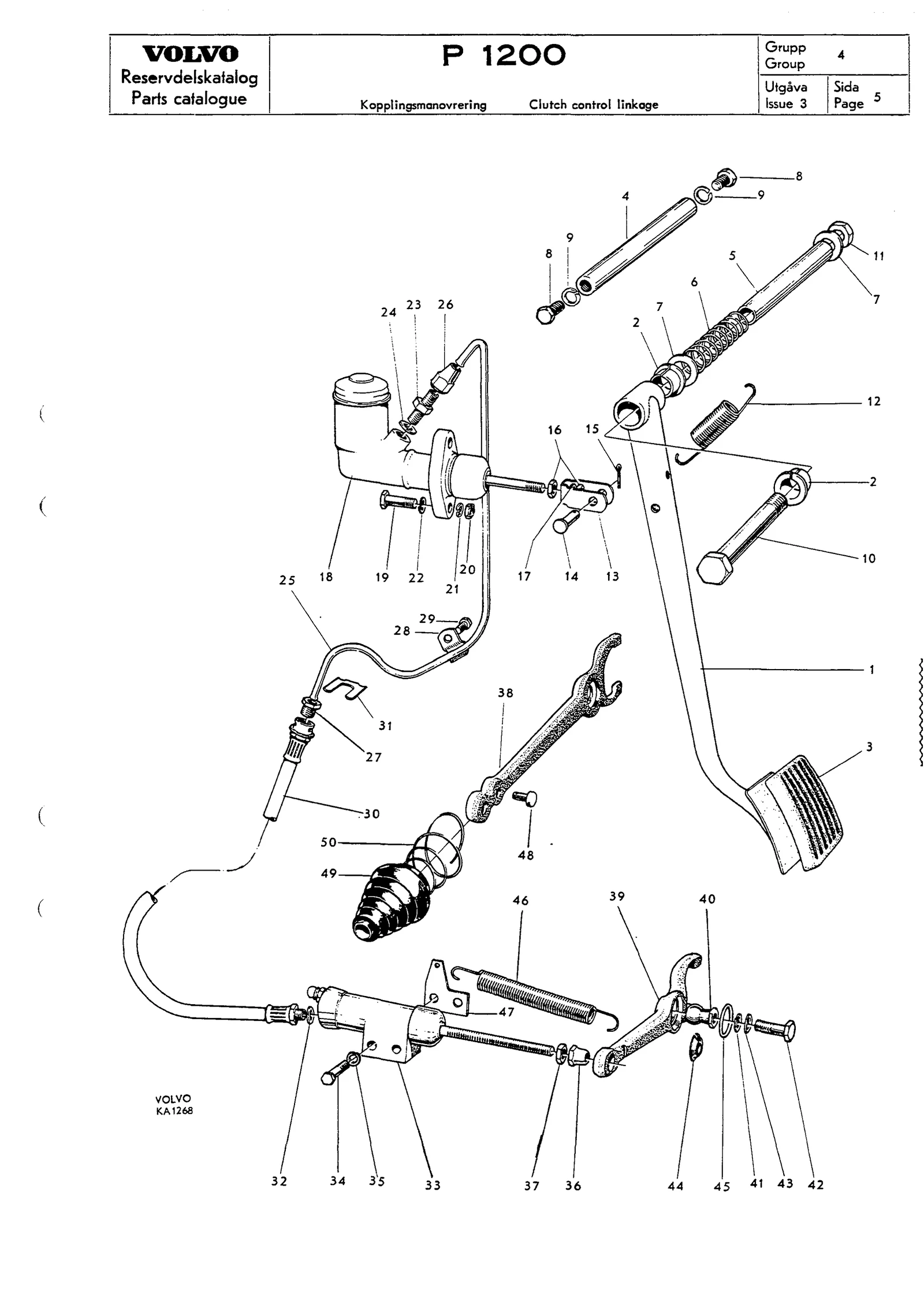

Clutchbetjening til Volvo Amazon B16

Kraftoverføring · Volvo Amazon B16 · P 120 · B16 · 1956–1961 · 1 582 cm³ · Clutchbetjening · 4 · side 4

Klikk på et tall for å se artiklene

50 posisjoner · 27 i sortiment

50 deler · 27 i sortiment

Antall per bil: 1

72,00 krinkl. mva

Antall per bil: 2

Antall per bil: 1

4 Shaft

Merknad: Se grupp · Se gruppe 5 (Fotbromsmanövrering och bromsledningar)

653333
Axel
653333 · Fotbromsmanövrering och bromsledningar · Posisjonsnummer 4

5 Shaft

Merknad: Se grupp · Se gruppe 5 (Fotbromsmanövrering och bromsledningar)

656893
Axel
656893 · Fotbromsmanövrering och bromsledningar · Posisjonsnummer 5

6 Spacer fjær

Merknad: Se grupp · Se gruppe 5 (Fotbromsmanövrering och bromsledningar) · Bakhjulsbroms · Tryckpump · +2 flere

7 Washer

Merknad: Se grupp · Se gruppe 5 (Fotbromsmanövrering och bromsledningar)

190065
Bricka
190065 · Fotbromsmanövrering och bromsledningar · Posisjonsnummer 7

8 Screw

Merknad: Se grupp · Se gruppe 5 (Fotbromsmanövrering och bromsledningar)

102487
Skruv
102487 · Fotbromsmanövrering och bromsledningar · Posisjonsnummer 8

9 Lock washer

Merknad: Se grupp · Se gruppe 5 (Fotbromsmanövrering och bromsledningar)

951704
Låsbricka
951704 · Fotbromsmanövrering och bromsledningar · Posisjonsnummer 9

10 Screw

Merknad: Se grupp · Se gruppe 5 (Fotbromsmanövrering och bromsledningar)

190912
Skruv
190912 · Fotbromsmanövrering och bromsledningar · Posisjonsnummer 10

11 Nut

Merknad: Se grupp · Se gruppe 5 (Fotbromsmanövrering och bromsledningar)

Mutter
950406 · Fotbromsmanövrering och bromsledningar · Posisjonsnummer 11
8,00 krinkl. mva
1

47,00 krinkl. mva

Antall per bil: 1

139,00 krinkl. mva

Inngår i sett

Antall per bil: 1

37,00 krinkl. mva

Inngår i sett

Antall per bil: 1

2,00 krinkl. mva

Inngår i sett

Antall per bil: 1

3,00 krinkl. mva

Antall per bil: 2

1,00 krinkl. mva

Inngår i sett

Antall per bil: 1

679,00 krinkl. mva

Inngår i sett

Antall per bil: 1

18 Components, see page 8

5,00 krinkl. mva

Inngår i sett

Antall per bil: 2

3,00 krinkl. mva

Inngår i sett

Antall per bil: 2

1,00 krinkl. mva

Antall per bil: 2

1,00 krinkl. mva

Inngår i sett

Antall per bil: 2

62,00 krinkl. mva

Antall per bil: 1

56,00 krinkl. mva

Inngår i sett

Antall per bil: 1

5,00 krinkl. mva

Inngår i sett

Antall per bil: 1

Antall per bil: venstrestyrt vänsterstyrd 1

Antall per bil: 1

18,00 krinkl. mva

Antall per bil: venstrestyrt vänsterstyrd 1 · høyrestyrt högerstyrd 2

14,00 krinkl. mva

Antall per bil: venstrestyrt vänsterstyrd 1 · høyrestyrt högerstyrd 2

30,00 krinkl. mva

Antall per bil: venstrestyrt vänsterstyrd 1 · høyrestyrt högerstyrd 2

629,00 krinkl. mva

Antall per bil: 1

199,00 krinkl. mva

Inngår i sett

Antall per bil: 1

26,00 krinkl. mva

Inngår i sett

Antall per bil: 1

5,00 krinkl. mva

Inngår i sett

Antall per bil: 1

839,00 krinkl. mva

Inngår i sett

Antall per bil: 1

33 Components, see page 3

Antall per bil: 2

1,00 krinkl. mva

Inngår i sett

Antall per bil: 2

46,00 krinkl. mva

Antall per bil: 1

3,00 krinkl. mva

Antall per bil: 1

1,00 krinkl. mva

Inngår i sett

Antall per bil: 1

1,00 krinkl. mva

Inngår i sett

Antall per bil: 1

53,00 krinkl. mva

Inngår i sett

Antall per bil: 1

Hydraulsats koppling till Volvo Amazon B16
Volvo OE-nr653117839,00 kr
- 667079 Hydraulledning koppling rak till Volvo Amazon B16 × 1
- 653094 Huvudcylinder Koppling till Volvo Amazon, 1800, -1968 × 1
- 18651 Kopparbricka 10x14,5 mm bromsslang, flex till Volvo Amazon, Amazon Kombi × 1
- 653117 Slavcylinder koppling B16 till Volvo Amazon, Amazon Kombi × 1
- 656877 Hydraulslang koppling till Volvo Amazon, Amazon Kombi × 1
Hydraulsats koppling till Volvo Amazon B18 1961-68
Volvo OE-nr653094679,00 kr
- 667079 Hydraulledning koppling till Volvo Amazon B18, förbockad, stål × 1
- 653094 Huvudcylinder Koppling till Volvo Amazon, 1800, -1968 × 1
- 18651 Kopparbricka 10x14,5 mm bromsslang, flex till Volvo Amazon, Amazon Kombi × 1
- 673030 Slavcylinder till Volvo Amazon, Amazon Kombi, 1800 × 1
- 656877 Hydraulslang koppling till Volvo Amazon, Amazon Kombi × 1
15 deler
Clutchsett til Volvo Amazon 1962–68
Artikkelnummer61600730-PKT1 899,00 kr
- 940135 Skruv UNC 5/16-18x7/8" (22 mm) universal × 1
- 955949 Låsbricka 8.4 × 1
- 955921 Fjäderbricka M8 & 5/16" 8,2x14,2x2 mm till Volvo PV444, PV544, Duett, Amazon, Amazon Kombi × 1
- 80939 Låsclips bromsslang till Volvo PV, Duett, Amazon, 1800, 140 × 1
- 667079 Hydraulledning koppling till Volvo Amazon B18, förbockad, stål × 1
- 955526 Skruv UNC 5/16-18x2" (51 mm) till Volvo Amazon, Amazon Kombi, 1800 × 1
- 672917 Gaffel huvudcylinder koppling till Volvo Amazon, Amazon Kombi, 1800 × 1
- 653094 Huvudcylinder Koppling till Volvo Amazon, 1800, -1968 × 1
- 907824 Saxpinne 2 x 20 till Volvo Amazon, Amazon Kombi × 1
- 913128 Saxpinnebult broms/koppling till Volvo Amazon, Amazon Kombi, 140, 164, 240 × 1
- 653941 Returfjäder koppling till Volvo Amazon,1800 × 1
- 190784 Nippel H-cyl koppling till Volvo PV444, PV544, Duett, Amazon, 1800, 140, 164 × 1
- 18651 Kopparbricka 10x14,5 mm bromsslang, flex till Volvo Amazon, Amazon Kombi × 1
- 673030 Slavcylinder till Volvo Amazon, Amazon Kombi, 1800 × 1
- 656877 Hydraulslang koppling till Volvo Amazon, Amazon Kombi × 1
5 deler
Monteringssats Luftfilter 73606 MPOS
Artikkelnummer241601903-PKTIkke i sortimentet
- 955949 Låsbricka 8.4 × 1
- 940136 Skruv UNC 5/16-18x2 1/2" (64 mm) universal × 1
- 955529 Skruv UNC 5/16-18x3" (76 mm) universal × 1
- 955894 Bricka 8,4x16x1,5 till Volvo PV444, PV544, Duett, Amazon, Amazon Kombi, 1800 × 1
- 955826 Mutter UNC 5/16-18 h=6,5 mm grenrör till Volvo Amazon, Amazon Kombi, 1800 × 1
4 deler
Monteringssats Gångjärn övre till Volvo Amazon Kombi
Artikkelnummer241601873Ikke i sortimentet
- 955949 Låsbricka 8.4 × 1
- 955894 Bricka 8,4x16x1,5 till Volvo PV444, PV544, Duett, Amazon, Amazon Kombi, 1800 × 1
- 955826 Mutter UNC 5/16-18 h=6,5 mm grenrör till Volvo Amazon, Amazon Kombi, 1800 × 1
- 955523 Skruv UNC 5/16-18x5/8" (16 mm) till Volvo Amazon, Amazon Kombi, 1800 × 1
4 deler
Monteringssats Luftfilter 73606 UPOS
Artikkelnummer241601904-PKTIkke i sortimentet
- 955949 Låsbricka 8.4 × 1
- 940136 Skruv UNC 5/16-18x2 1/2" (64 mm) universal × 1
- 955894 Bricka 8,4x16x1,5 till Volvo PV444, PV544, Duett, Amazon, Amazon Kombi, 1800 × 1
- 955826 Mutter UNC 5/16-18 h=6,5 mm grenrör till Volvo Amazon, Amazon Kombi, 1800 × 1

Slik leser du sprengskissen

Posisjonsnavnene er Volvos egne katalogbetegnelser og står på svensk — det er ordrett det reservedelskatalogen trykker. Gå etter posisjonsnummeret i tegningen og OE-nummeret i raden; de er de samme uansett språk.
Gruppnumrene følger Volvos delekatalog: 2 Motor, 3 Elsystem, 4 Kraftoverføring, 5 Bremser, 6 Hjuloppheng/styring, 8 Karosseri og innredning, 9 Øvrig utstyr. Gruppe 7 (Fjæring og hjul) finnes i flere kataloger, men mangler i Amazon-, 1800- og 164-katalogene.
Typekodene angir karosserivariant, for eksempel på Amazon: P 120 (4-dørs), P 130 (2-dørs), P 220 (stasjonsvogn) — karosseri er tilpasning, ikke motor.
Sidenummeret gjelder innenfor gruppen — side 3 i gruppe 8a er en annen side enn side 3 i gruppe 2a.
"I sortiment" betyr at vi kan levere posisjonen akkurat nå. En grå posisjon finnes i katalogen, men ikke hos oss.
Motorfaktaene (f.eks. B18 · 1961–1968 · 1 778 cm³) angir motorfamiliens produksjonsår og slagvolum ifølge volvoclub.org.uk — det er ikke tilpasning for din bil. Kontroller alltid mot chassisnummeret.

Se deler i butikken: Manovrering koppling volvo amazon b16

Fra Volvos originalkatalog

Katalog: Amazon B16
Modeller: P 120
Gruppe · side: Gruppe 4 · Katalogside 4

Hva tallene betyr

–)Lengde: 121 mm
–)Lengde: 98 mm

Kontroller bilens chassisnummer mot listen ovenfor før bestilling.

Flere merknader fra katalogen (1)

–)Se grupp See Group 5

Forkortelser på denne tegningen

Ordliste — Volvos forkortelser

L: liter

Slik leser du numrene

653085 — Volvos originale artikkelnummer
1) — Hva tallene betyr

Numrene nedenfor viser til artikkelnumrene i katalogen.
