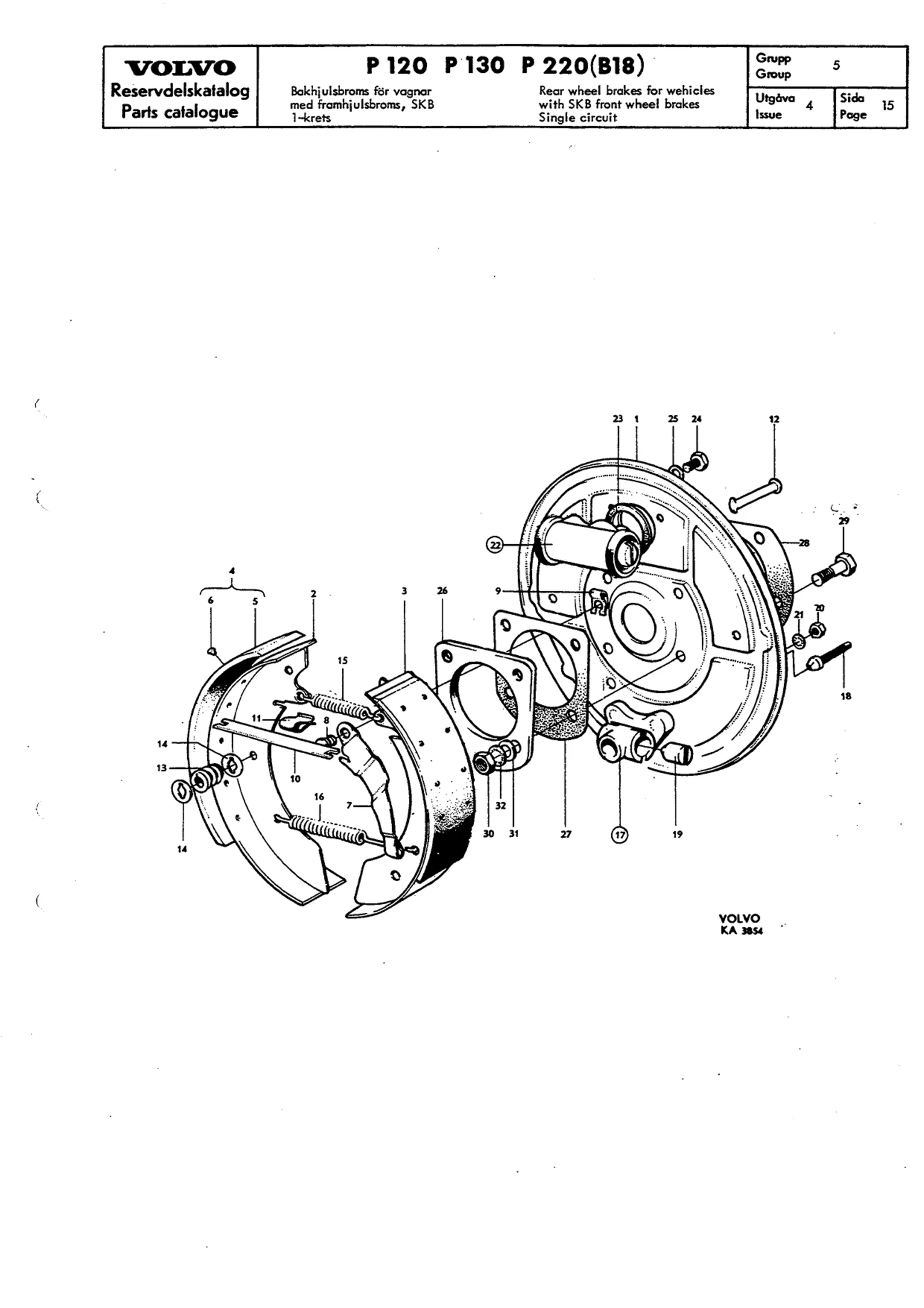

Bakhjulsbrems for vogner med forhjulsbrems, SKB 1-krets til Volvo Amazon B18

Bremser · Volvo Amazon B18 · P 120, P 130, P 220 · B18 · 1961–1968 · 1 778 cm³ · Bakhjulsbrems for vogner med forhjulsbrems, SKB 1-krets · 5 · side 14

Klikk på et tall for å se artiklene

33 posisjoner · 21 i sortiment

33 deler · 21 i sortiment

Antall per bil: Amazon P120 4-dørs 1 · Amazon P130 2-dørs 1

Chassisnummer:

Amazon P120 4-dørs: –118304

Amazon P130 2-dørs: –14342

Antall per bil: 2

Chassisnummer:

Amazon P120 4-dørs: 166400–225049 · (B18A) 225050–

Amazon P130 2-dørs: 84900–216949 · (B18A) 216950–279899

Amazon P220 stasjonsvogn: –29399

359,00 krinkl. mva

Antall per bil: 2

Chassisnummer:

Amazon P220 stasjonsvogn: 29400–

Amazon P120 4-dørs: (B18D) 225050–

Amazon P130 2-dørs: (B18B, B18D) 216950–279899 · 279900–

Antall per bil: 2

Chassisnummer:

Amazon P120 4-dørs: –225049 · (B18A) 225050–

Amazon P130 2-dørs: –216949 · (B18A) 216950–

Amazon P220 stasjonsvogn: –29399

359,00 krinkl. mva

Antall per bil: 2

Chassisnummer:

Amazon P220 stasjonsvogn: 29400–

Amazon P120 4-dørs: (B18D) 225050–

Amazon P130 2-dørs: (B18B, B18D) 216950–279899 · 279900–

359,00 krinkl. mva

Antall per bil: 1

Chassisnummer:

Amazon P120 4-dørs: 166400–225049 · (B18A) 225050–

Amazon P130 2-dørs: 84900–216949 · (B18A) 216950–279899

Amazon P220 stasjonsvogn: –29399

289,00 krinkl. mva

Antall per bil: 1

Chassisnummer:

Amazon P220 stasjonsvogn: 29400–

Amazon P120 4-dørs: (B18D) 225050–

Amazon P130 2-dørs: (B18B, B18D) 216950–279899 · 279900–

Antall per bil: 40

359,00 krinkl. mva

Antall per bil: 1

Chassisnummer:

Amazon P120 4-dørs: 166400–225049 · (B18A) 225050–

Amazon P130 2-dørs: 84900–216949 · (B18A) 216950–279899

Amazon P220 stasjonsvogn: –29399

Antall per bil: Amazon P120 4-dørs 1 · Amazon P130 2-dørs 1

Chassisnummer:

Amazon P120 4-dørs: –118304

Amazon P130 2-dørs: –14342

Antall per bil: Amazon P120 4-dørs 2 · Amazon P130 2-dørs 2

Chassisnummer:

Amazon P120 4-dørs: –118304 · 118305–166399

Amazon P130 2-dørs: –14342 · 14343–84899

41,00 krinkl. mva

Antall per bil: Amazon P120 4-dørs 2 · Amazon P130 2-dørs 2

Chassisnummer:

Amazon P120 4-dørs: –118304 · 118305–166399

Amazon P130 2-dørs: –14342 · 14343–84899

Antall per bil: Amazon P120 4-dørs 2 · Amazon P130 2-dørs 2

Chassisnummer:

Amazon P120 4-dørs: –118304

Amazon P130 2-dørs: –14342

129,00 krinkl. mva

Antall per bil: 2

Chassisnummer:

Amazon P120 4-dørs: 166400–225049 · (B18A) 225050–

Amazon P130 2-dørs: 84900–216949 · (B18A) 216950–279899

Amazon P220 stasjonsvogn: –29399

66,00 krinkl. mva

Antall per bil: 2

5,00 krinkl. mva

inngår i reparasjonssett

Antall per bil: 4

65,00 krinkl. mva

inngår i reparasjonssett

Antall per bil: 4

37,00 krinkl. mva

inngår i reparasjonssett

Antall per bil: 8

65,00 krinkl. mva

Antall per bil: 2

129,00 krinkl. mva

Antall per bil: 2

309,00 krinkl. mva

Antall per bil: 2

309,00 krinkl. mva

Antall per bil: 2

309,00 krinkl. mva

Antall per bil: 4

2,00 krinkl. mva

Antall per bil: 4

1,00 krinkl. mva

Antall per bil: 4

249,00 krinkl. mva

Antall per bil: 2

Chassisnummer:

Amazon P120 4-dørs: –118304

Amazon P130 2-dørs: –14342

259,00 krinkl. mva

Antall per bil: Amazon P120 4-dørs 2 · Amazon P130 2-dørs 2

Chassisnummer:

Amazon P120 4-dørs: 118305–166399

Amazon P130 2-dørs: 14343–84899

22 Components, see page 39

Antall per bil: 2

5,00 krinkl. mva

Antall per bil: 4

1,00 krinkl. mva

Antall per bil: 4

26 Spacer washer

27 Packing

28 Shim

29 Bolt

30 Nut

31 Washer

32 Lock washer

32 Brake drum

Antall per bil: 1

Slik leser du sprengskissen

Posisjonsnavnene er Volvos egne katalogbetegnelser og står på svensk — det er ordrett det reservedelskatalogen trykker. Gå etter posisjonsnummeret i tegningen og OE-nummeret i raden; de er de samme uansett språk.
Gruppnumrene følger Volvos delekatalog: 2 Motor, 3 Elsystem, 4 Kraftoverføring, 5 Bremser, 6 Hjuloppheng/styring, 8 Karosseri og innredning, 9 Øvrig utstyr. Gruppe 7 (Fjæring og hjul) finnes i flere kataloger, men mangler i Amazon-, 1800- og 164-katalogene.
Typekodene angir karosserivariant, for eksempel på Amazon: P 120 (4-dørs), P 130 (2-dørs), P 220 (stasjonsvogn) — karosseri er tilpasning, ikke motor.
Sidenummeret gjelder innenfor gruppen — side 3 i gruppe 8a er en annen side enn side 3 i gruppe 2a.
"I sortiment" betyr at vi kan levere posisjonen akkurat nå. En grå posisjon finnes i katalogen, men ikke hos oss.
Motorfaktaene (f.eks. B18 · 1961–1968 · 1 778 cm³) angir motorfamiliens produksjonsår og slagvolum ifølge volvoclub.org.uk — det er ikke tilpasning for din bil. Kontroller alltid mot chassisnummeret.

Se deler i butikken: B18 med skivbroms fram 1 krets

Fra Volvos originalkatalog

Katalog: Amazon B18
Modeller: P 120 P 130 P 220(B18)
Gruppe · side: Gruppe 5 · Katalogside 14

Hva tallene betyr

1)Amazon P120 4-dørs, passer til og med chassisnummer 118304 · Amazon P130 2-dørs, passer til og med chassisnummer 14342
2)Amazon P120 4-dørs, passer fra chassisnummer 118305, også 166399 · Amazon P130 2-dørs, passer fra chassisnummer 14343, også 84899
4)Amazon P220 stasjonsvogn, passer fra chassisnummer 29400

Kontroller bilens chassisnummer mot listen ovenfor før bestilling.

Flere merknader fra katalogen (5)

3)P120 ch 166400 - 225049. P120 (B18A) ch 225050-. P130 ch 84900 - 216949. P130 (B18A) ch 216950-279899. P220 ch -29399.
5)P120 (B18D) ch 225050-. P130 (B18B, B18D) ch 216950-279899. P130 ch279900-.
6)P120 ch-225049. P120 (B18A) ch 225050-. P130 ch-216949. P130 (B18A) ch 216950-. P220 ch-29399.
7)För nitning.
8)För limning.

Slik leser du numrene

662494 — Volvos originale artikkelnummer
1) — Hva tallene betyr

Numrene nedenfor viser til artikkelnumrene i katalogen.
