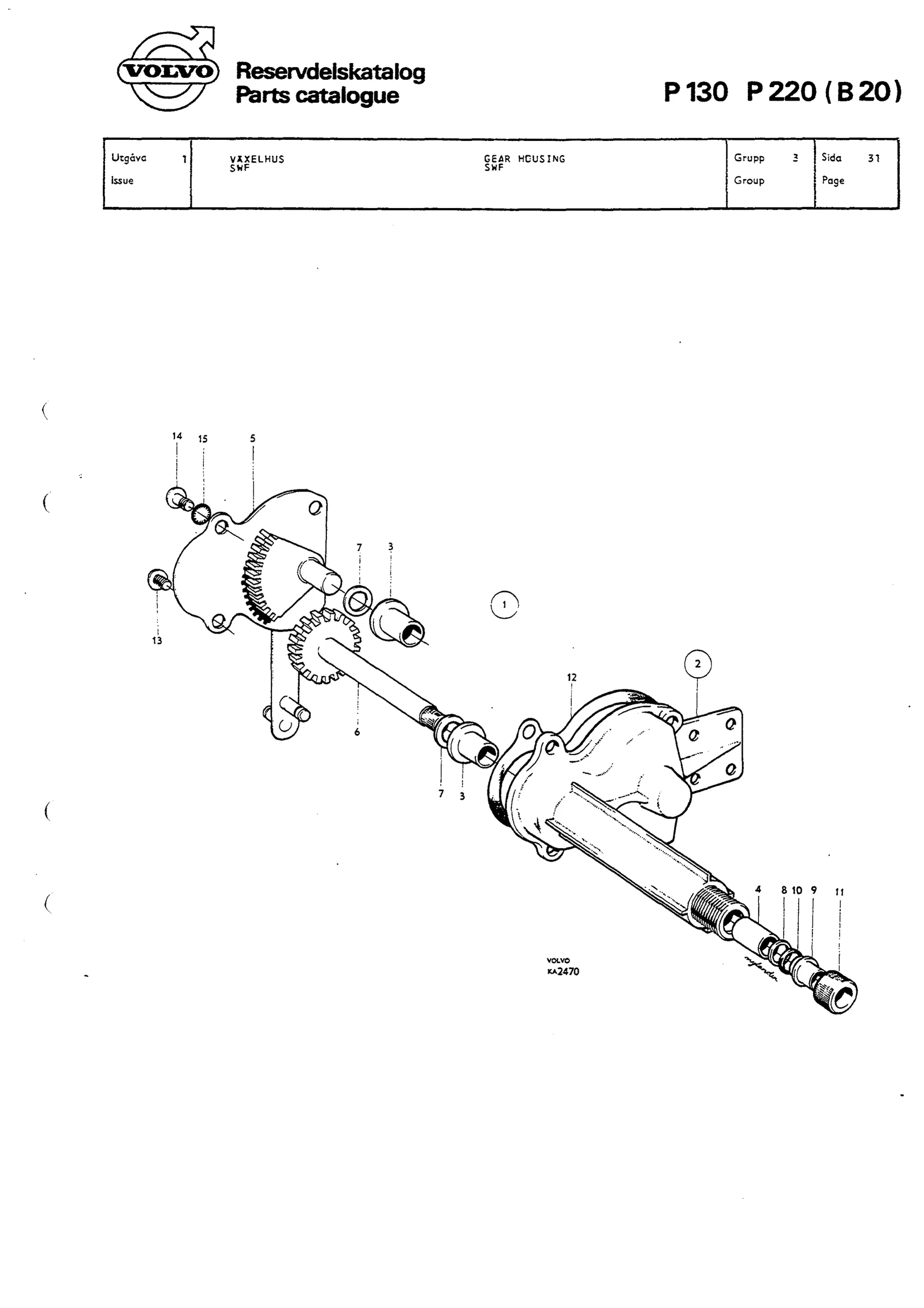

Girhus swf til Volvo Amazon B20

Elsystem · Volvo Amazon B20 · P 130, P 220 · B20 · 1968–1975 · 1 986 cm³ · GIRHUS SWF · 3 · side 30

Klikk på et tall for å se artiklene

15 posisjoner · 2 i sortiment

15 deler · 2 i sortiment

Antall per bil: 1

2 GEAR HOUSING

Inngår i: VÄXELHUS

Antall per bil: 4

Inngår i: VÄXELHUS

Antall per bil: 2

Antall per bil: 1

Inngår i: VÄXELHUS, KMPL, H

Antall per bil: 2

Inngår i: VÄXELHUS, KMPL, H

Antall per bil: 6

Inngår i: VÄXELHUS, KMPL, H

Antall per bil: 2

Inngår i: VÄXELHUS, KMPL, H

Antall per bil: 2

Inngår i: VÄXELHUS, KMPL, H

Antall per bil: 2

79,00 krinkl. mva

Inngår i: VÄXELHUS, KMPL, H

Antall per bil: 2

Inngår i: VÄXELHUS, KMPL, H

Antall per bil: 2

Inngår i: VÄXELHUS, KMPL, H

Antall per bil: 4

Inngår i: VÄXELHUS, KMPL, H

Antall per bil: 4

1,00 krinkl. mva

Inngår i: VÄXELHUS, KMPL, H

Antall per bil: 8

Slik leser du sprengskissen

Posisjonsnavnene er Volvos egne katalogbetegnelser og står på svensk — det er ordrett det reservedelskatalogen trykker. Gå etter posisjonsnummeret i tegningen og OE-nummeret i raden; de er de samme uansett språk.
Gruppnumrene følger Volvos delekatalog: 2 Motor, 3 Elsystem, 4 Kraftoverføring, 5 Bremser, 6 Hjuloppheng/styring, 8 Karosseri og innredning, 9 Øvrig utstyr. Gruppe 7 (Fjæring og hjul) finnes i flere kataloger, men mangler i Amazon-, 1800- og 164-katalogene.
Typekodene angir karosserivariant, for eksempel på Amazon: P 120 (4-dørs), P 130 (2-dørs), P 220 (stasjonsvogn) — karosseri er tilpasning, ikke motor.
Sidenummeret gjelder innenfor gruppen — side 3 i gruppe 8a er en annen side enn side 3 i gruppe 2a.
"I sortiment" betyr at vi kan levere posisjonen akkurat nå. En grå posisjon finnes i katalogen, men ikke hos oss.
Motorfaktaene (f.eks. B18 · 1961–1968 · 1 778 cm³) angir motorfamiliens produksjonsår og slagvolum ifølge volvoclub.org.uk — det er ikke tilpasning for din bil. Kontroller alltid mot chassisnummeret.

Samme KA-nummer finnes også i: Amazon B18

Fra Volvos originalkatalog

Katalog: Amazon B20
Modeller: P 130 P 220 (B20)
Gruppe · side: Gruppe 3 · Katalogside 30

Flere merknader fra katalogen (2)

–)LAGERFÖRES EJ
–)NR 8-32 UNCX8,5

Slik leser du numrene

660377 — Volvos originale artikkelnummer
1) — Hva tallene betyr

Numrene nedenfor viser til artikkelnumrene i katalogen.

Hämtar sprängskiss…
