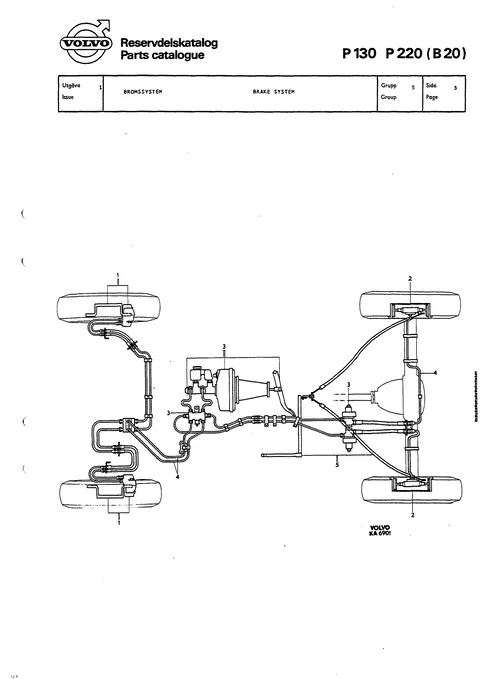

BromssystemVolvo Amazon B20 · P 130, P 220 · side 2Vis sprengskisse

FramhjulsbromsVolvo Amazon B20 · P 130, P 220 · side 4Vis sprengskisse

BakhjulsbromsVolvo Amazon B20 · P 130, P 220 · side 6Vis sprengskisse

KomplettenheterVolvo Amazon B20 · P 130, P 220 · side 8Vis sprengskisse

Tandemhuvudcylinder · 244Volvo Amazon B20 · P 130, P 220 · side 16Vis sprengskisse

Tandemhuvudcylinder · 246Volvo Amazon B20 · P 130, P 220 · side 14Vis sprengskisse

RörledningarVolvo Amazon B20 · P 130, P 220 · side 12Vis sprengskisse

Tandemhuvudcylinder · 250Volvo Amazon B20 · P 130, P 220 · side 18Vis sprengskisse

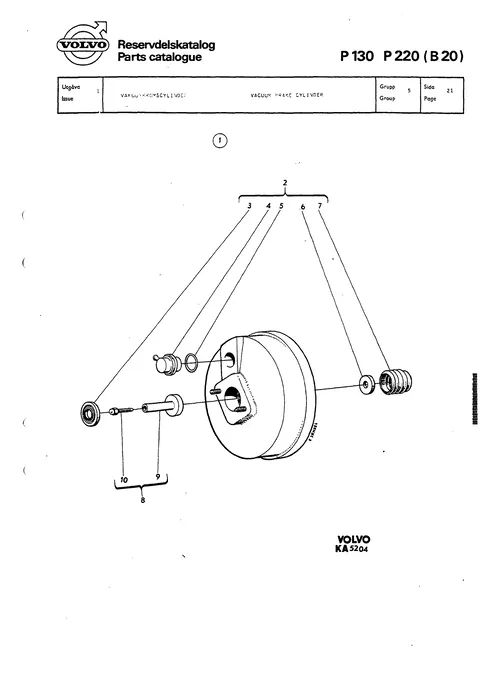

Vakuumbromscylinder · P 130 P 220 (B 20)Volvo Amazon B20 · P 130, P 220 · side 20Vis sprengskisse

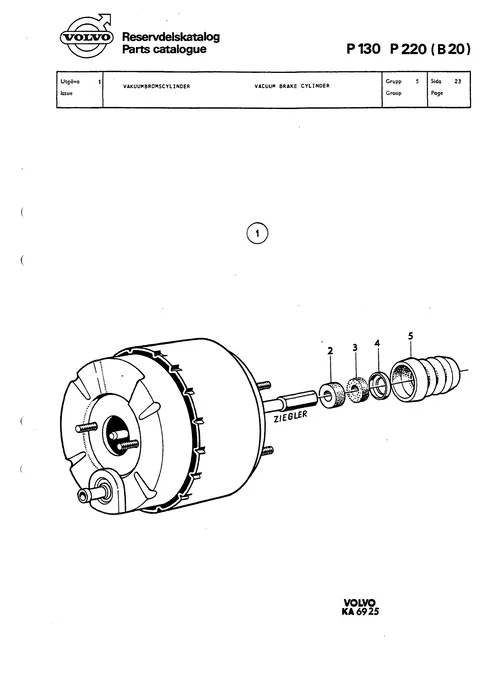

Vakuumbromscylinder · P 130 P 220 ( B 20 )Volvo Amazon B20 · P 130, P 220 · side 22Vis sprengskisse

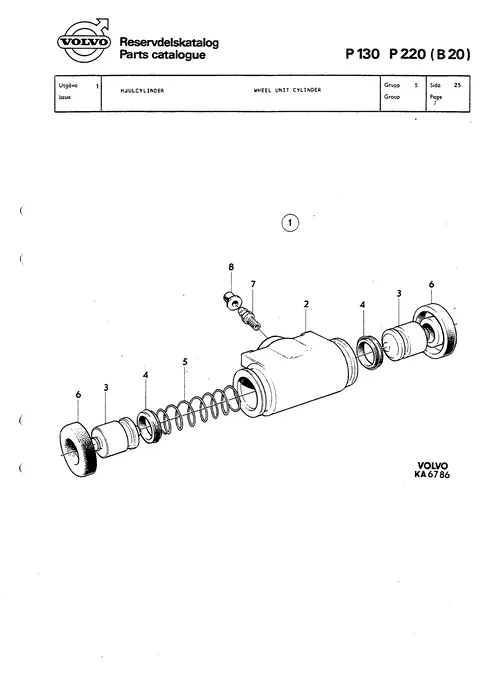

HjulcylinderVolvo Amazon B20 · P 130, P 220 · side 24Vis sprengskisse

Bromspedal med monteringsdetaljerVolvo Amazon B20 · P 130, P 220 · side 26Vis sprengskisse

Alle sprengskisser

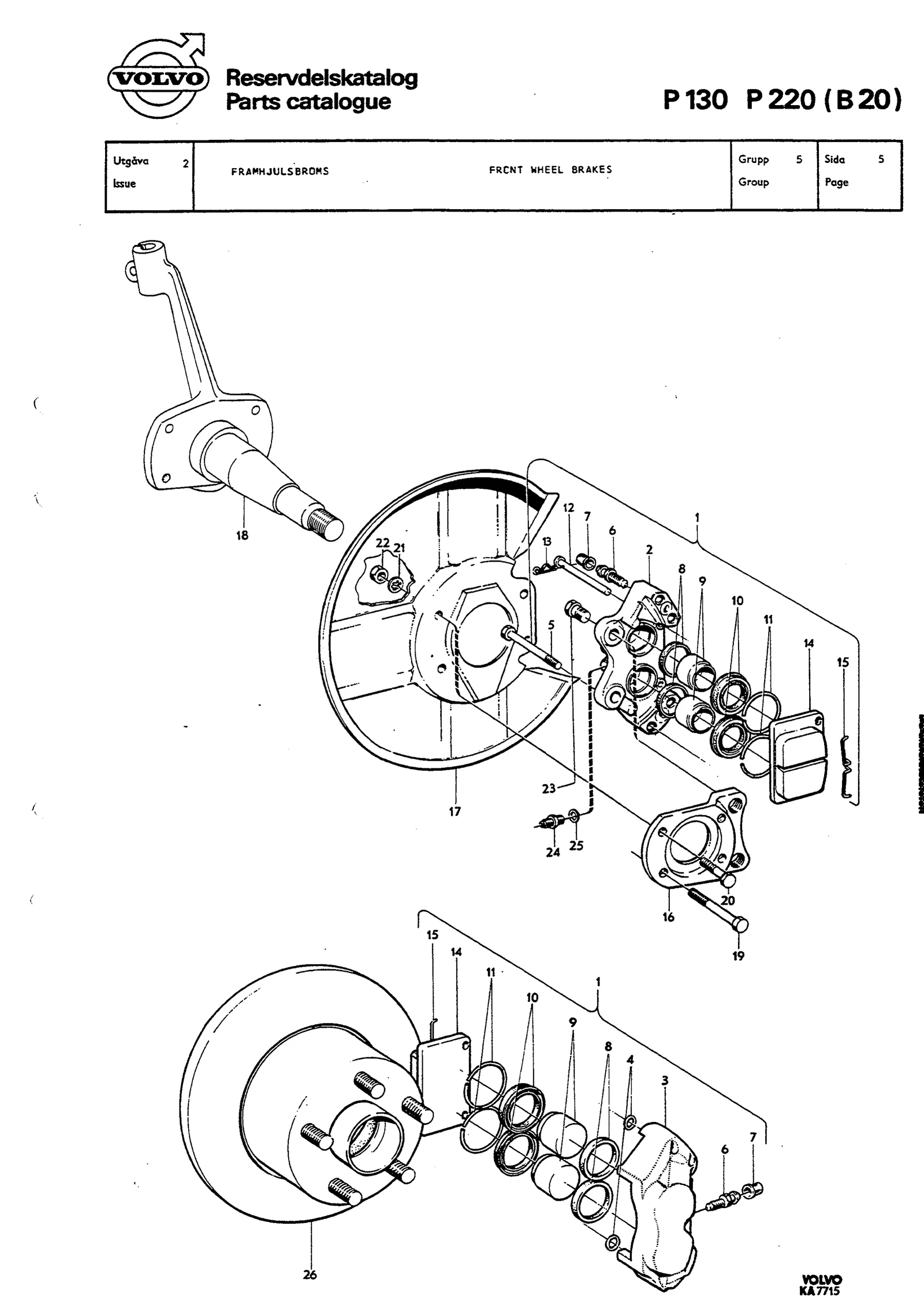

Forhjulsbrems til Volvo Amazon B20

Bremser · Volvo Amazon B20 · P 130, P 220 · B20 · 1968–1975 · 1 986 cm³ · FORHJULSBREMS · 5 · side 4

Klikk på et tall for å se artiklene

26 posisjoner · 16 i sortiment

26 deler · 16 i sortiment

1 FRONT WHEEL BRAKE, L, CPL

1 FRONT WHEEL BRAKE, R, CPL

1 349,00 krinkl. mva

Antall per bil: 1

1 349,00 krinkl. mva

Antall per bil: 1

2 CALIPER, INNER.

3 CALIPER, INNER.

4 RUBBER RING

5 SCREW

16,00 krinkl. mva

Inngår i sett

Inngår i: FRAMHJULSBROMS, H.

Antall per bil: 6

6,00 krinkl. mva

inngår i reparasjonssett

Inngår i: FRAMHJULSBROMS, H.

Antall per bil: 6

inngår i reparasjonssett

Inngår i: FRAMHJULSBROMS, H.

Antall per bil: 8

139,00 krinkl. mva

Inngår i sett

Inngår i: FRAMHJULSBROMS, H.

Antall per bil: 8

169,00 krinkl. mva

inngår i reparasjonssettInngår i sett

Inngår i: FRAMHJULSBROMS, H.

Antall per bil: 8

72,00 krinkl. mva

inngår i reparasjonssett

Inngår i: FRAMHJULSBROMS, H.

Antall per bil: 8

Inngår i: FRAMHJULSBROMS, H.

Antall per bil: 4

5,00 krinkl. mva

Inngår i: FRAMHJULSBROMS, H.

Antall per bil: 4

Antall per bil: 1

14 BRAKE PAD

47,00 krinkl. mva

Inngår i: FRAMHJULSBROMS, H, KOMPL.

Antall per bil: 4

Antall per bil: 1

519,00 krinkl. mva

Antall per bil: 1

519,00 krinkl. mva

Antall per bil: 1

18 STEERING KNUCKLE

Merknad: Se gruppe 6 (PARALLELLSTAG, STYRSTAG) · STYRINRÄTTNING · FRAMAXEL · +1 flere

18,00 krinkl. mva

OInngår i sett

Antall per bil: 4

10,00 krinkl. mva

OInngår i sett

Antall per bil: 4

2,00 krinkl. mva

OInngår i sett

Antall per bil: 8

OInngår i sett

Antall per bil: 8

24,00 krinkl. mva

Antall per bil: 4

62,00 krinkl. mva

Antall per bil: 2

5,00 krinkl. mva

Antall per bil: 2

26 BRAKE DISC

Merknad: Se gruppe 6 (PARALLELLSTAG, STYRSTAG) · STYRINRÄTTNING · FRAMAXEL · +1 flere

169,00 krinkl. mva

Inngår i sett

Antall per bil: 1

5 deler
Monteringssats Bromssköld till Volvo Amazon, 1800
Artikkelnummer241601850Ikke i sortimentet
- 950364 Låsmutter UNC 3/8-16 h=11 universal,5 mm × 1
- 960148 Bricka 10,5x21x2 FZB till Volvo Duett, Amazon, 1800 × 1
- 955535 Skruv UNC 3/8-16x1 1/4" (32 mm) till Volvo Amazon, Amazon Kombi, 1800 × 1
- 955539 Skruv UNC 3/8-16x2 1/2" (64 mm) universal × 1
- 955950 Taggbricka 3/8" till Volvo PV444, PV544, Duett, Amazon, Amazon Kombi, 1800 × 1
Reparationsats, Bromsok 2-Krets
Artikkelnummer241602793-PKT469,00 kr
- 87462 Luftnippel för bromscylinder/bromsok till Volvo PV444, PV544, Duett, Amazon, Amazon Kombi, 1800 × 1
- 678142 Kolv Bromsok 2-Krets "Girling" fram till Volvo 140, 164, 240, 36 mm × 1
- 273071 Reparationssats Bromsok fram till Volvo Amazon, 1800, 140, 164, 240, -77 × 1
Monteringssett Bremseskjold for Volvo Amazon, 1800
ArtikkelnummerMS2072,00 kr
- 950354 Låsmutter UNC 3/8-16 h=11,5 mm × 8 Styck
- 955535 Skruv UNC 3/8-16x1 1/4 × 4 Styck
- 955539 Skruv UNC 3/8-16x2 1/2 × 4 Styck
- 955950 Taggbricka 3/8 × 8 Styck
- 960148 Bricka 10,5x21x2 FZB × 2 Styck

Slik leser du sprengskissen

Posisjonsnavnene er Volvos egne katalogbetegnelser og står på svensk — det er ordrett det reservedelskatalogen trykker. Gå etter posisjonsnummeret i tegningen og OE-nummeret i raden; de er de samme uansett språk.
Gruppnumrene følger Volvos delekatalog: 2 Motor, 3 Elsystem, 4 Kraftoverføring, 5 Bremser, 6 Hjuloppheng/styring, 8 Karosseri og innredning, 9 Øvrig utstyr. Gruppe 7 (Fjæring og hjul) finnes i flere kataloger, men mangler i Amazon-, 1800- og 164-katalogene.
Typekodene angir karosserivariant, for eksempel på Amazon: P 120 (4-dørs), P 130 (2-dørs), P 220 (stasjonsvogn) — karosseri er tilpasning, ikke motor.
Sidenummeret gjelder innenfor gruppen — side 3 i gruppe 8a er en annen side enn side 3 i gruppe 2a.
"I sortiment" betyr at vi kan levere posisjonen akkurat nå. En grå posisjon finnes i katalogen, men ikke hos oss.
Motorfaktaene (f.eks. B18 · 1961–1968 · 1 778 cm³) angir motorfamiliens produksjonsår og slagvolum ifølge volvoclub.org.uk — det er ikke tilpasning for din bil. Kontroller alltid mot chassisnummeret.

Se deler i butikken: Frambroms volvo amazon b20 med skivbroms 2 krets

Fra Volvos originalkatalog

Katalog: Amazon B20
Modeller: P 130 P 220 (B20)
Gruppe · side: Gruppe 5 · Katalogside 4

Hva tallene betyr

–)Se gruppe 6
–)Lengde: 63 mm
–)Lengde: 32 mm

Kontroller bilens chassisnummer mot listen ovenfor før bestilling.

Flere merknader fra katalogen (1)

–)LAGERFÖRES EJ

Forkortelser på denne tegningen

Ordliste — Volvos forkortelser

L: liter
S: inngår i reparasjonssett

Slik leser du numrene

684432 — Volvos originale artikkelnummer
1) — Hva tallene betyr

Numrene nedenfor viser til artikkelnumrene i katalogen.
