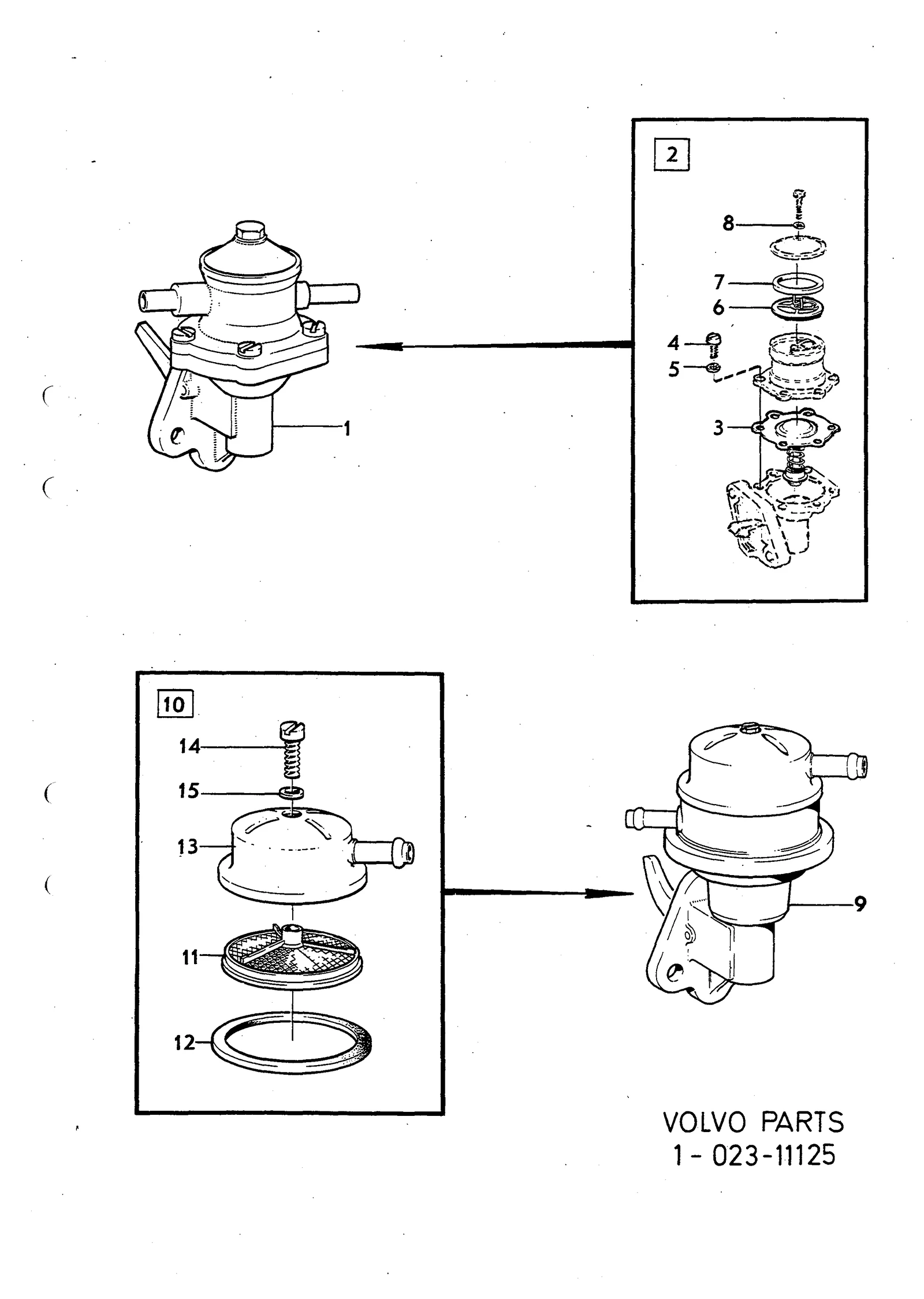

Bensinpumpe forgassermotor til Volvo 1800 B20

Motor · Volvo P1800 B20 · B20 · 1968–1975 · 1 986 cm³ · Bensinpumpe forgassermotor · 2c · side 28c

Klikk på et tall for å se artiklene

16 posisjoner · 5 i sortiment

16 deler · 5 i sortiment

712,00 krinkl. mva

Antall per bil: 1

799,00 krinkl. mva

Antall per bil: 1

3 Diaphragm— inngår i reparasjonssett

inngår i reparasjonssett

Inngår i: Reparationssats

Antall per bil: 3

1,00 krinkl. mva

inngår i reparasjonssett

Inngår i: Reparationssats

Antall per bil: 3

6 Filter— inngår i reparasjonssett

inngår i reparasjonssett

Inngår i: Reparationssats

Antall per bil: 1

inngår i reparasjonssett

Inngår i: Reparationssats

Antall per bil: 1

712,00 krinkl. mva

Antall per bil: 1

457,00 krinkl. mva

Antall per bil: 1

11 Filter— inngår i reparasjonssett

12 Gasket— inngår i reparasjonssett

13 Cover— inngår i reparasjonssett

14 Screw— inngår i reparasjonssett

15 Packing— inngår i reparasjonssett

Slik leser du sprengskissen

Posisjonsnavnene er Volvos egne katalogbetegnelser og står på svensk — det er ordrett det reservedelskatalogen trykker. Gå etter posisjonsnummeret i tegningen og OE-nummeret i raden; de er de samme uansett språk.
Gruppnumrene følger Volvos delekatalog: 2 Motor, 3 Elsystem, 4 Kraftoverføring, 5 Bremser, 6 Hjuloppheng/styring, 8 Karosseri og innredning, 9 Øvrig utstyr. Gruppe 7 (Fjæring og hjul) finnes i flere kataloger, men mangler i Amazon-, 1800- og 164-katalogene.
Typekodene angir karosserivariant, for eksempel på Amazon: P 120 (4-dørs), P 130 (2-dørs), P 220 (stasjonsvogn) — karosseri er tilpasning, ikke motor.
Sidenummeret gjelder innenfor gruppen — side 3 i gruppe 8a er en annen side enn side 3 i gruppe 2a.
"I sortiment" betyr at vi kan levere posisjonen akkurat nå. En grå posisjon finnes i katalogen, men ikke hos oss.
Motorfaktaene (f.eks. B18 · 1961–1968 · 1 778 cm³) angir motorfamiliens produksjonsår og slagvolum ifølge volvoclub.org.uk — det er ikke tilpasning for din bil. Kontroller alltid mot chassisnummeret.

Fra Volvos originalkatalog

Katalog: P1800 B20
Modeller: 1800E 1800ES (B20)
Gruppe · side: Gruppe 2c · Katalogside 28c

Hva tallene betyr

–)Erstattes av 460429, 460678

Kontroller bilens chassisnummer mot listen ovenfor før bestilling.

Flere merknader fra katalogen (2)

–)ALT 1. ERS AV 1 ST 460429-4, 1 ST 460678-6.
–)ALT 2.

Forkortelser på denne tegningen

Ordliste — Volvos forkortelser

S: inngår i reparasjonssett

Slik leser du numrene

418878 — Volvos originale artikkelnummer
Alt. nr 264612 — erstatningsnummer
1) — Hva tallene betyr

Numrene nedenfor viser til artikkelnumrene i katalogen.
