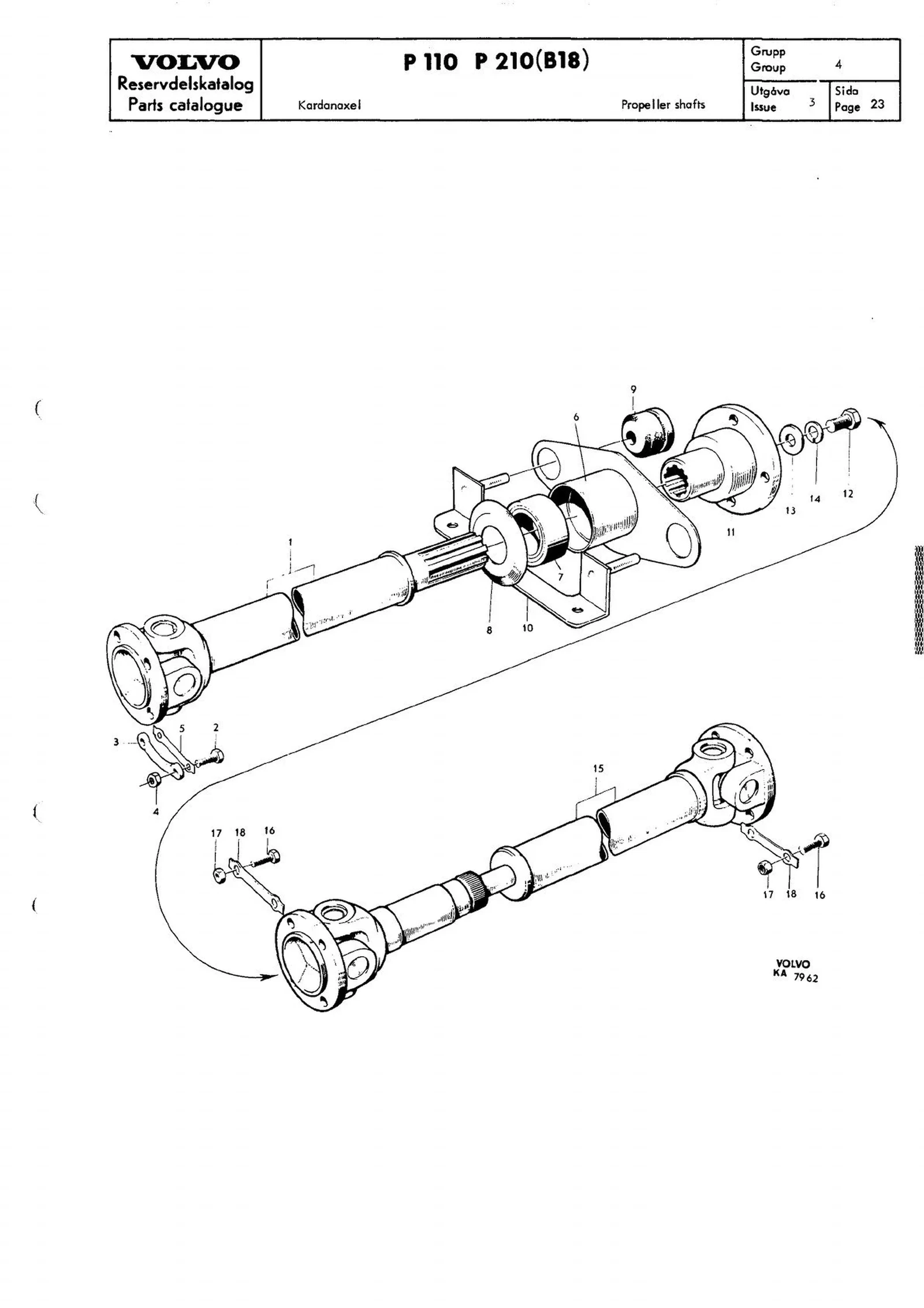

Kardangaksel til Volvo PV 544, Duett 210 (B18)

Kraftoverføring · Volvo PV B18 · PV 544, Duett 210 · B18 · 1961–1968 · 1 778 cm³ · Kardangaksel · 4 · side 22

Klikk på et tall for å se artiklene

18 posisjoner · 9 i sortiment

18 deler · 9 i sortiment

Antall per bil: 1

Antall per bil: PV 544 1

1 Components, see page 24

27,00 krinkl. mva

Antall per bil: 4

Chassisnummer:

Duett 210: –83399

100,00 krinkl. mva

Antall per bil: Duett 210 4

Chassisnummer:

Duett 210: 83400–

Antall per bil: 2

Chassisnummer:

PV 544: –387316

Duett 210: –59067

37,00 krinkl. mva

Antall per bil: 4

Chassisnummer:

Duett 210: –83399 · 59068–83399

PV 544: 387317–

4,00 krinkl. mva

Antall per bil: Duett 210 4

Chassisnummer:

Duett 210: 83400–

20,00 krinkl. mva

Antall per bil

6) P110 ch -387316. P210 ch -59067.2
7) P110 ch 387317-. P210 ch 59068-83399.4

Chassisnummer:

PV 544: –387316

Duett 210: –59067

Antall per bil: 1

369,00 krinkl. mva

Antall per bil: 1

41,00 krinkl. mva

Antall per bil: 2

Antall per bil: 1

Antall per bil: Duett 210 1

Antall per bil: 1

2,00 krinkl. mva

Antall per bil: 1

Antall per bil: PV 544 1

15 Components, see page 24

27,00 krinkl. mva

Antall per bil: 8

Chassisnummer:

Duett 210: –83399

100,00 krinkl. mva

Antall per bil: Duett 210 8

Chassisnummer:

Duett 210: 83400–

37,00 krinkl. mva

Antall per bil: 8

Chassisnummer:

Duett 210: –83399

4,00 krinkl. mva

Antall per bil: Duett 210 8

Chassisnummer:

Duett 210: 83400–

20,00 krinkl. mva

Antall per bil: 8

Chassisnummer:

Duett 210: –83399

Slik leser du sprengskissen

Posisjonsnavnene er Volvos egne katalogbetegnelser og står på svensk — det er ordrett det reservedelskatalogen trykker. Gå etter posisjonsnummeret i tegningen og OE-nummeret i raden; de er de samme uansett språk.
Gruppnumrene følger Volvos delekatalog: 2 Motor, 3 Elsystem, 4 Kraftoverføring, 5 Bremser, 6 Hjuloppheng/styring, 8 Karosseri og innredning, 9 Øvrig utstyr. Gruppe 7 (Fjæring og hjul) finnes i flere kataloger, men mangler i Amazon-, 1800- og 164-katalogene.
Typekodene angir karosserivariant, for eksempel på Amazon: P 120 (4-dørs), P 130 (2-dørs), P 220 (stasjonsvogn) — karosseri er tilpasning, ikke motor.
Sidenummeret gjelder innenfor gruppen — side 3 i gruppe 8a er en annen side enn side 3 i gruppe 2a.
"I sortiment" betyr at vi kan levere posisjonen akkurat nå. En grå posisjon finnes i katalogen, men ikke hos oss.
Motorfaktaene (f.eks. B18 · 1961–1968 · 1 778 cm³) angir motorfamiliens produksjonsår og slagvolum ifølge volvoclub.org.uk — det er ikke tilpasning for din bil. Kontroller alltid mot chassisnummeret.

Fra Volvos originalkatalog

Katalog: PV B18
Modeller: PV 544 Duett 210(B18)
Gruppe · side: Gruppe 4 · Katalogside 22

Hva tallene betyr

4)Duett 210, passer fra chassisnummer 83400
6)PV 544, passer til og med chassisnummer 387316 · Duett 210, passer til og med chassisnummer 59067
7)PV 544, passer fra chassisnummer 387317 · Duett 210, passer chassisnummer 59068–83399
8)Duett 210, passer til og med chassisnummer 83399

Kontroller bilens chassisnummer mot listen ovenfor før bestilling.

Flere merknader fra katalogen (8)

1)P11121-11134, 11234. P11244 excl ch 292500-334045.
2)P11244 ch 292500-334045.; 9) Ers av: 656554-3.
3)P210 ch -83399.; 5) Ers av: 1 st 942267-6, 1 st 950373-1.
3)P210 ch -83399.; 5) Ers av: 1 st 942267-6, 1 st 950373-1.; 7) P110 ch 387317-. P210 ch 59068-83399.
–)SKF: 24G-88506
2)P11244 ch 292500-334045.
1)Lagerföres ej
2)P11244 ch 292500-334045.; 10) Ers av: 1 st 86460-3, 1 st 89460-0.

Slik leser du numrene

656554 — Volvos originale artikkelnummer
Alt. nr 264612 — erstatningsnummer
1) — Hva tallene betyr

Numrene nedenfor viser til artikkelnumrene i katalogen.
