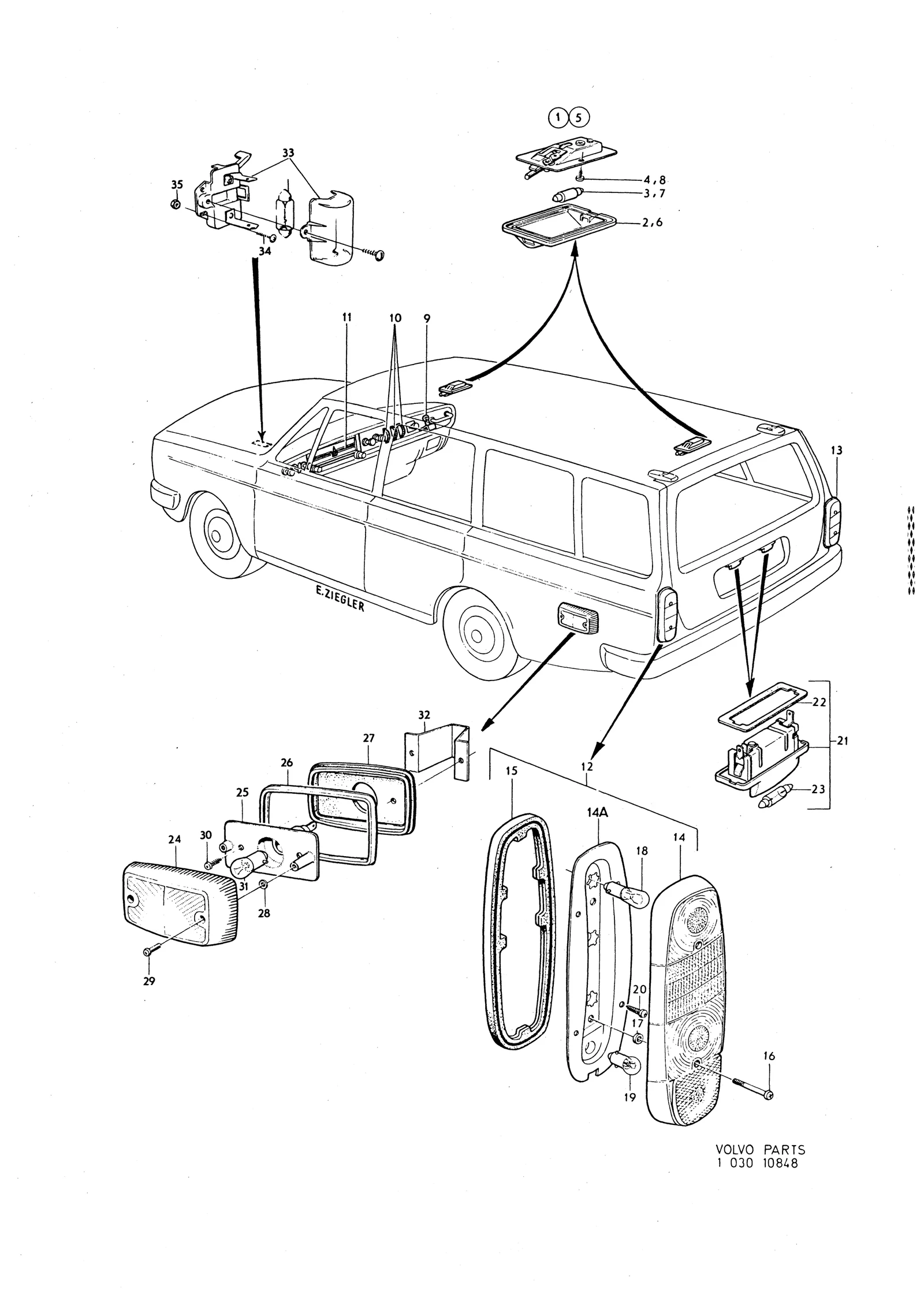

Belysningsutstyr, innvendig og bakre til Volvo 140 -1972

Elsystem · Volvo 140-serien 1972 · Belysningsutstyr, innvendig og bakre · 3 · side 50, 52

Klikk på et tall for å se artiklene

36 posisjoner · 15 i sortiment

36 deler · 15 i sortiment

Antall per bil: 1 · –

Inngår i: Innerbelysning, främre

Antall per bil: 1 · –

12,00 krinkl. mva

Antall per bil: 1 · –

1,00 krinkl. mva

Antall per bil: 2 · –

Antall per bil: 1 · –

Inngår i: Innerbelysning, bakre

Antall per bil: 1 · –

12,00 krinkl. mva

Antall per bil: 1 · –

1,00 krinkl. mva

Antall per bil: 1 · –

9 Glowe box illumination

Merknad: Se side 74 · 2-D03

10 Lighting, heat control

Merknad: Se gruppe 9 (värmeanläggning) · Varningssystem för säkerhetsbälte. 142 CH 574-, 144 CH 28133-, 145 · Övrig utrustning · +10 flere

11 Instrument lighting

Merknad: Se side 90 · 2-D19

12 Stop and tail lamp, L— selges ikke separat

Passer: Unntatt USA-utførelse, Canada-utførelse · passer fra chassisnummer 5749

Merknad: Erstattes av 683520, 680485

Antall per bil: 1 · –

Chassisnummer:

–30899

12 Stop and tail lamp, L— selges ikke separat

Passer: USA-utførelse, Canada-utførelse · passer fra chassisnummer 30900

Merknad: Erstattes av 683514, 680485

13 Stop and tail lamp, R— selges ikke separat

Passer: Unntatt USA-utførelse, Canada-utførelse · passer fra chassisnummer 5749

Merknad: Erstattes av 683521, 680485

Antall per bil: 1 · –

Chassisnummer:

–30899

13 Stop and tail lamp, R— selges ikke separat

Passer: USA-utførelse, Canada-utførelse · passer fra chassisnummer 30900

Merknad: Erstattes av 683515, 680486

1 049,00 krinkl. mva

Antall per bil: 1 · –

Chassisnummer:

5749–

Antall per bil: 1 · –

999,00 krinkl. mva

Antall per bil: 1 · –

Inngår i: Hållare, H

Antall per bil: 2 · –

28,00 krinkl. mva

Antall per bil: 2 · –

Antall per bil: 4 · –

Inngår i: Stopp-och baklykta, H

Antall per bil: 3 · –

16,00 krinkl. mva

Antall per bil: 6 · –

Antall per bil: 2 · –

1,00 krinkl. mva

Antall per bil: 8 · –

Antall per bil: 2 · –

47,00 krinkl. mva

Inngår i: Nummerplåtsbelysning

Antall per bil: 2 · –

16,00 krinkl. mva

Antall per bil: 2 · –

339,00 krinkl. mva

Antall per bil: 2 · –

Antall per bil: 4 · –

Chassisnummer:

30900–

4,00 krinkl. mva

Antall per bil: 4 · –

1,00 krinkl. mva

Antall per bil: 4 · –

Antall per bil: 2 · –

Antall per bil: 1 · –

8,00 krinkl. mva

Antall per bil: 2 · –

Slik leser du sprengskissen

Posisjonsnavnene er Volvos egne katalogbetegnelser og står på svensk — det er ordrett det reservedelskatalogen trykker. Gå etter posisjonsnummeret i tegningen og OE-nummeret i raden; de er de samme uansett språk.
Gruppnumrene følger Volvos delekatalog: 2 Motor, 3 Elsystem, 4 Kraftoverføring, 5 Bremser, 6 Hjuloppheng/styring, 8 Karosseri og innredning, 9 Øvrig utstyr. Gruppe 7 (Fjæring og hjul) finnes i flere kataloger, men mangler i Amazon-, 1800- og 164-katalogene.
Typekodene angir karosserivariant, for eksempel på Amazon: P 120 (4-dørs), P 130 (2-dørs), P 220 (stasjonsvogn) — karosseri er tilpasning, ikke motor.
Sidenummeret gjelder innenfor gruppen — side 3 i gruppe 8a er en annen side enn side 3 i gruppe 2a.
"I sortiment" betyr at vi kan levere posisjonen akkurat nå. En grå posisjon finnes i katalogen, men ikke hos oss.
Motorfaktaene (f.eks. B18 · 1961–1968 · 1 778 cm³) angir motorfamiliens produksjonsår og slagvolum ifølge volvoclub.org.uk — det er ikke tilpasning for din bil. Kontroller alltid mot chassisnummeret.

Se deler i butikken: Belysning bak volvo 145 1967 72

Fra Volvos originalkatalog

Katalog: 140-serien 1972
Modeller: 140- series - 1972
Gruppe · side: Gruppe 3 · Katalogside 50, 52
Antallkolonner: A = col1 · B = col2 · C = col3 · D = col4

Hva tallene betyr

–)Unntatt USA-utførelse, Canada-utførelse: passer fra chassisnummer 5749; Erstattes av 683520, 680485
–)USA-utførelse, Canada-utførelse: passer til og med chassisnummer 30899
–)USA-utførelse, Canada-utførelse: passer fra chassisnummer 30900; Erstattes av 683514, 680485
–)Unntatt USA-utførelse, Canada-utførelse: passer fra chassisnummer 5749; Erstattes av 683521, 680485
–)USA-utførelse, Canada-utførelse: passer fra chassisnummer 30900; Erstattes av 683515, 680486
–)Unntatt USA-utførelse, Canada-utførelse: passer fra chassisnummer 5749; Alt. nr 680481
–)USA-utførelse, Canada-utførelse: passer fra chassisnummer 30900
–)Unntatt USA-utførelse, Canada-utførelse: passer fra chassisnummer 5749; Alt. nr 680482
–)Alt. nr 677427
–)Se gruppe 9
18)USA-utførelse, Canada-utførelse
19)USA-utførelse, Canada-utførelse
–)Lengde: 52 mm
–)Lengde: 25 mm

Kontroller bilens chassisnummer mot listen ovenfor før bestilling.

Flere merknader fra katalogen (9)

–)S8 12V 10W
–)SE SIDA 74, 2-D03
–)SE SIDA 90, 2-D19
–)BA15S 12V 32CP
–)BA15S 12V 15W
–)SPEC UTF 5648 BA15S 12V 32CP
–)S8 12V 5W
–)SPEC UTF 1556,1582, 1589,1601,1605,1647, 1648, 1713, 1714, 1715
–)SPEC UTF 1556,1582 1589, 1601, 1605, 1647, 1648, 1713, 1714, 1715

Forkortelser på denne tegningen

Ordliste — Volvos forkortelser

USA: USA-utførelse
CAN: Canada-utførelse
L: liter

Slik leser du numrene

1214960 — Volvos originale artikkelnummer
Alt. nr 264612 — erstatningsnummer
1) — Hva tallene betyr

Numrene nedenfor viser til artikkelnumrene i katalogen.
