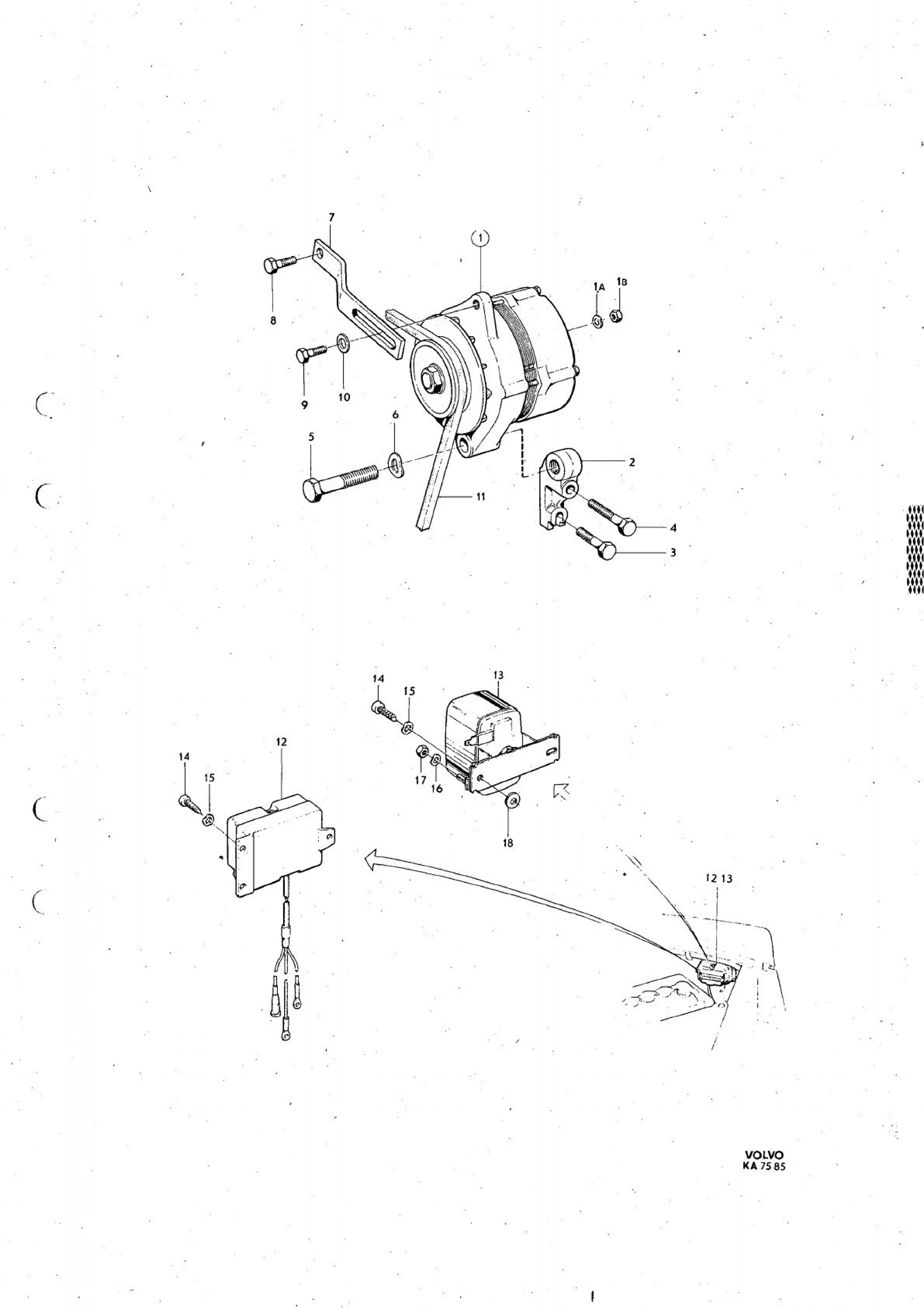

Vekselstrømsgenerator med oppheng, laderegulator til Volvo 140 -1972

Elsystem · Volvo 140-serien 1972 · Vekselstrømsgenerator med oppheng, laderegulator · 3 · side 24

Klikk på et tall for å se artiklene

9 posisjoner · 8 i sortiment

9 deler · 8 i sortiment

2,00 krinkl. mva

Antall per bil: 1

11 Drive belt

Merknad: Se gruppe 2B (Kylsystem Fläkt med monteringsdetaljer)

Antall per bil: 1

2,00 krinkl. mva

Antall per bil: 2

3,00 krinkl. mva

Antall per bil: 2

5,00 krinkl. mva

Antall per bil: 2

11,00 krinkl. mva

Antall per bil: 1

1,00 krinkl. mva

Antall per bil: B18A B18B høyrestyrt 1 · B20 venstrestyrt 1

5,00 krinkl. mva

Antall per bil: B20 venstrestyrt 1 · B20 høyrestyrt 1

10,00 krinkl. mva

Antall per bil: B20 venstrestyrt 1

4,00 krinkl. mva

Antall per bil: B20 venstrestyrt 1 · B20 høyrestyrt 1

Chassisnummer:

142 (2-dørs): 178960–

144 (4-dørs): 194140–

145 (stasjonsvogn): 61600–

Slik leser du sprengskissen

Posisjonsnavnene er Volvos egne katalogbetegnelser og står på svensk — det er ordrett det reservedelskatalogen trykker. Gå etter posisjonsnummeret i tegningen og OE-nummeret i raden; de er de samme uansett språk.
Gruppnumrene følger Volvos delekatalog: 2 Motor, 3 Elsystem, 4 Kraftoverføring, 5 Bremser, 6 Hjuloppheng/styring, 8 Karosseri og innredning, 9 Øvrig utstyr. Gruppe 7 (Fjæring og hjul) finnes i flere kataloger, men mangler i Amazon-, 1800- og 164-katalogene.
Typekodene angir karosserivariant, for eksempel på Amazon: P 120 (4-dørs), P 130 (2-dørs), P 220 (stasjonsvogn) — karosseri er tilpasning, ikke motor.
Sidenummeret gjelder innenfor gruppen — side 3 i gruppe 8a er en annen side enn side 3 i gruppe 2a.
"I sortiment" betyr at vi kan levere posisjonen akkurat nå. En grå posisjon finnes i katalogen, men ikke hos oss.
Motorfaktaene (f.eks. B18 · 1961–1968 · 1 778 cm³) angir motorfamiliens produksjonsår og slagvolum ifølge volvoclub.org.uk — det er ikke tilpasning for din bil. Kontroller alltid mot chassisnummeret.

Se deler i butikken: Vaxelstromsgenerator upphangningsdetaljer volvo 140 b18 b20

Fra Volvos originalkatalog

Katalog: 140-serien 1972
Modeller: 140- series - 1972
Gruppe · side: Gruppe 3 · Katalogside 24

Hva tallene betyr

–)Se gruppe 2B
14)Alt. nr 674475
15)Alt. nr 419589; Unntatt USA-utførelse, Canada-utførelse
15)Unntatt USA-utførelse, Canada-utførelse
15)USA-utførelse, Canada-utførelse
15)Alt. nr 419589; USA-utførelse · Canada-utførelse
15)Alt. nr 419589; B20B · B20D
15)B20A
15)B20E
15)Alt. nr 419589; B20A · B20B · B20D
15)Alt. nr 419589; B20E
–)Lengde: 19 mm; Unntatt B20E, B20F, Sen utførelse
–)Lengde: 25 mm; B20E · B20F, Sen utførelse
22)Lengde: 16 mm

Kontroller bilens chassisnummer mot listen ovenfor før bestilling.

Flere merknader fra katalogen (1)

15)15,27) (419584) B20E, B20F INCL SPEC UTF 1600,1601,1602,1603,1604,1605,1606 1636,1647,1648,1654,1712

Forkortelser på denne tegningen

Ordliste — Volvos forkortelser

USA: USA-utførelse
CAN: Canada-utførelse
B20B: 2,0 l 4-cyl dubbelförgasare (Amazon/1800S/140 1969–)
B20D: 2,0 l 4-cyl dubbelförgasare (140)
B20A: 2,0 l 4-cyl enkelförgasare
B20E: 2,0 l 4-cyl bränsleinsprutning (1800E/140E)
L: liter
B20F: 2,0 l 4-cyl bränsleinsprutning, USA-avgasutförande (1800E/ES, 140)
SEN UTF: sen utførelse

Slik leser du numrene

191172 — Volvos originale artikkelnummer
Alt. nr 264612 — erstatningsnummer
1) — Hva tallene betyr

Numrene nedenfor viser til artikkelnumrene i katalogen.
