Startmotor til Volvo 240/260 1975-1978

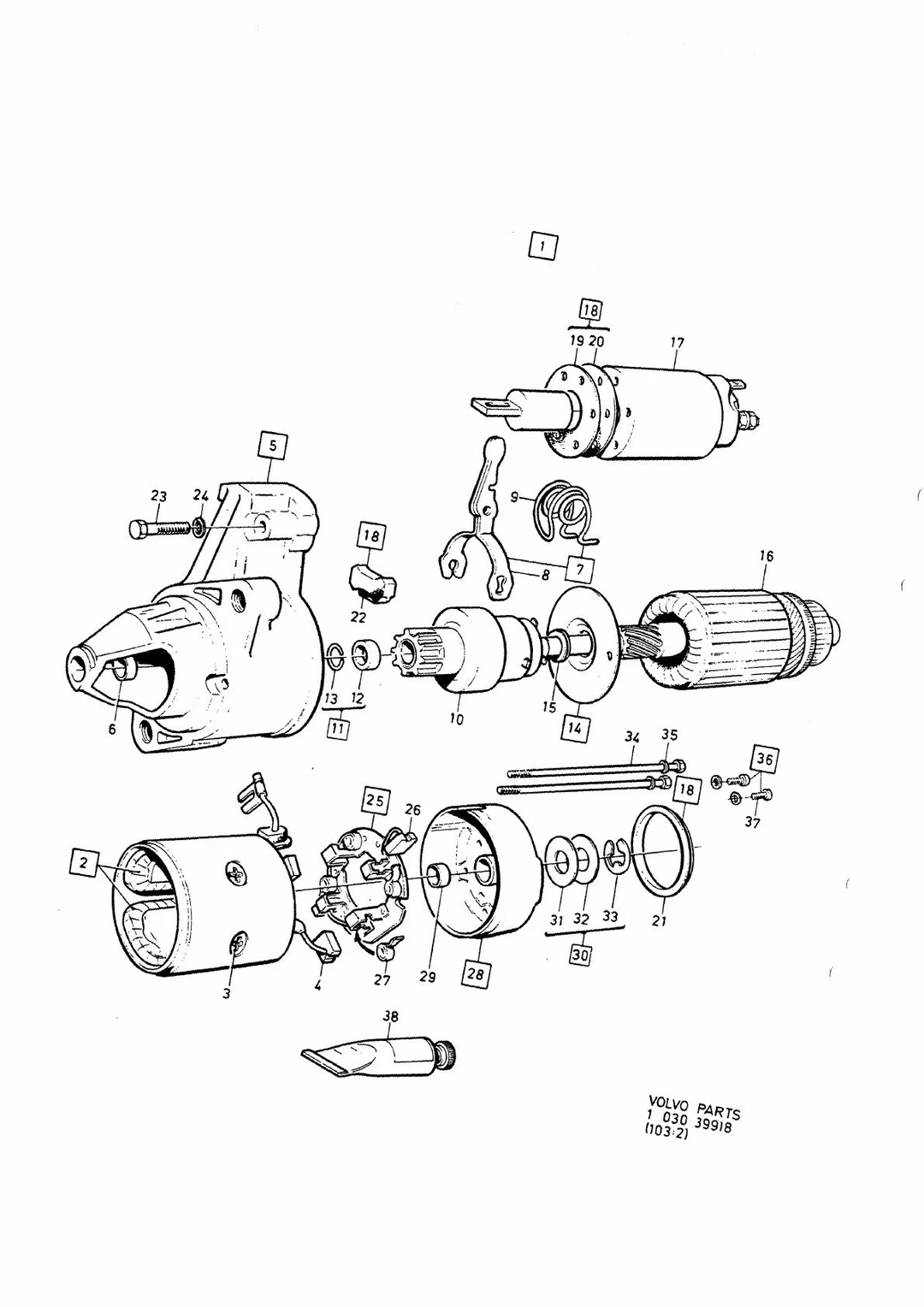

Startmotor · Volvo 240 / 260 1978 · STARTMOTOR · 33 · side 527

Klikk på et tall for å se artiklene

39 posisjoner · 8 i sortiment

39 deler · 8 i sortiment

bytteenhet

Antall per bil: 1

Inngår i: Startmotor, bytes

Antall per bil: 1

32,00 krinkl. mva

Inngår i: Fältlindning

Antall per bil: 4

86,00 krinkl. mva

Inngår i: Fältlindning

Antall per bil: 2

1 799,00 krinkl. mva

Inngår i: Startmotor, bytes

Antall per bil: 1

6 Buchse— lagerføres ikke som reservedel

Inngår i: Startmotor, bytes

Antall per bil: 1

8 Arm— inngår i sett + NS

9 Feder— inngår i sett + NS

55,00 krinkl. mva

Inngår i: Startmotor, bytes

Antall per bil: 1

86,00 krinkl. mva

Inngår i: Startmotor, bytes

Antall per bil: 1

12 Anschlagring— inngår i sett + NS

13 Schlossring— inngår i sett + NS

Inngår i: Startmotor, bytes

Antall per bil: 1

15 Buchse— lagerføres ikke som reservedel

Inngår i: Startmotor, bytes

Antall per bil: 1

1 499,00 krinkl. mva

Inngår i: Startmotor, bytes

Antall per bil: 1

179,00 krinkl. mva

Inngår i: Startmotor, bytes

Antall per bil: 1

19 Dichtung— inngår i sett + NS

Merknad: Tykkelse: 0,8 mm

20 Dichtung— inngår i sett + NS

Merknad: Tykkelse: 0,5 mm

21 Dichtung— inngår i sett + NS

22 Schutzhaube— inngår i sett + NS

23,00 krinkl. mva

Inngår i: Startmotor, bytes

Antall per bil: 2

? Anlasser 4 CYL,BOSCH (463856)

Merknad: Se gruppe 33, side 529 (Plate 39253)

? Anlasser 6 CYL

Merknad: Se gruppe 33, side 531 (STARTMOTOR)

? Anlasser 4 CYL,BOSCH (1346707)

Merknad: Se gruppe 33, side 533 (STARTMOTOR REPARATIONSSATS)

? Anlasser 4 CYL,HITACHI

Merknad: Se gruppe 33, side 535 (STARTMOTOR REPARATIONSSATS)

? Anlasser 4 CYL,BOSCH (1357199)

Merknad: Se gruppe 33, side 537

? Anlasser Einbauteile

Merknad: Se gruppe 33, side 539

? Anlasser Reparatursätze

Merknad: Se gruppe 33, side 541

Slik leser du sprengskissen

Posisjonsnavnene er Volvos egne katalogbetegnelser og står på svensk — det er ordrett det reservedelskatalogen trykker. Gå etter posisjonsnummeret i tegningen og OE-nummeret i raden; de er de samme uansett språk.
Gruppnumrene følger Volvos delekatalog: 2 Motor, 3 Elsystem, 4 Kraftoverføring, 5 Bremser, 6 Hjuloppheng/styring, 8 Karosseri og innredning, 9 Øvrig utstyr. Gruppe 7 (Fjæring og hjul) finnes i flere kataloger, men mangler i Amazon-, 1800- og 164-katalogene.
Typekodene angir karosserivariant, for eksempel på Amazon: P 120 (4-dørs), P 130 (2-dørs), P 220 (stasjonsvogn) — karosseri er tilpasning, ikke motor.
Sidenummeret gjelder innenfor gruppen — side 3 i gruppe 8a er en annen side enn side 3 i gruppe 2a.
"I sortiment" betyr at vi kan levere posisjonen akkurat nå. En grå posisjon finnes i katalogen, men ikke hos oss.
Motorfaktaene (f.eks. B18 · 1961–1968 · 1 778 cm³) angir motorfamiliens produksjonsår og slagvolum ifølge volvoclub.org.uk — det er ikke tilpasning for din bil. Kontroller alltid mot chassisnummeret.

Samme KA-nummer finnes også i: 740 / 760 1984 · 780

Fra Volvos originalkatalog

Katalog: 240 / 260 1978
Modeller: 4 CYL. HITACHI
Gruppe · side: Gruppe 33 · Katalogside 527

Hva tallene betyr

–)Erstattes av 1357199
–)Tykkelse: 0,8 mm
–)Tykkelse: 0,5 mm
–)Se gruppe 33, side 529
–)Se gruppe 33, side 531
–)Se gruppe 33, side 533
–)Se gruppe 33, side 535
–)Se gruppe 33, side 537
–)Se gruppe 33, side 539
–)Se gruppe 33, side 541

Kontroller bilens chassisnummer mot listen ovenfor før bestilling.

Forkortelser på denne tegningen

Ordliste — Volvos forkortelser

THK: tykkelse
SP: erstattet artikkel
EU: bytteenhet
NS: lagerføres ikke som reservedel
KN: inngår i sett + NS

Slik leser du numrene

5001599 — Volvos originale artikkelnummer
Alt. nr 264612 — erstatningsnummer
1) — Hva tallene betyr
NS — Føres ikke på lager

Numrene nedenfor viser til artikkelnumrene i katalogen.
