Startmotor til Volvo 780

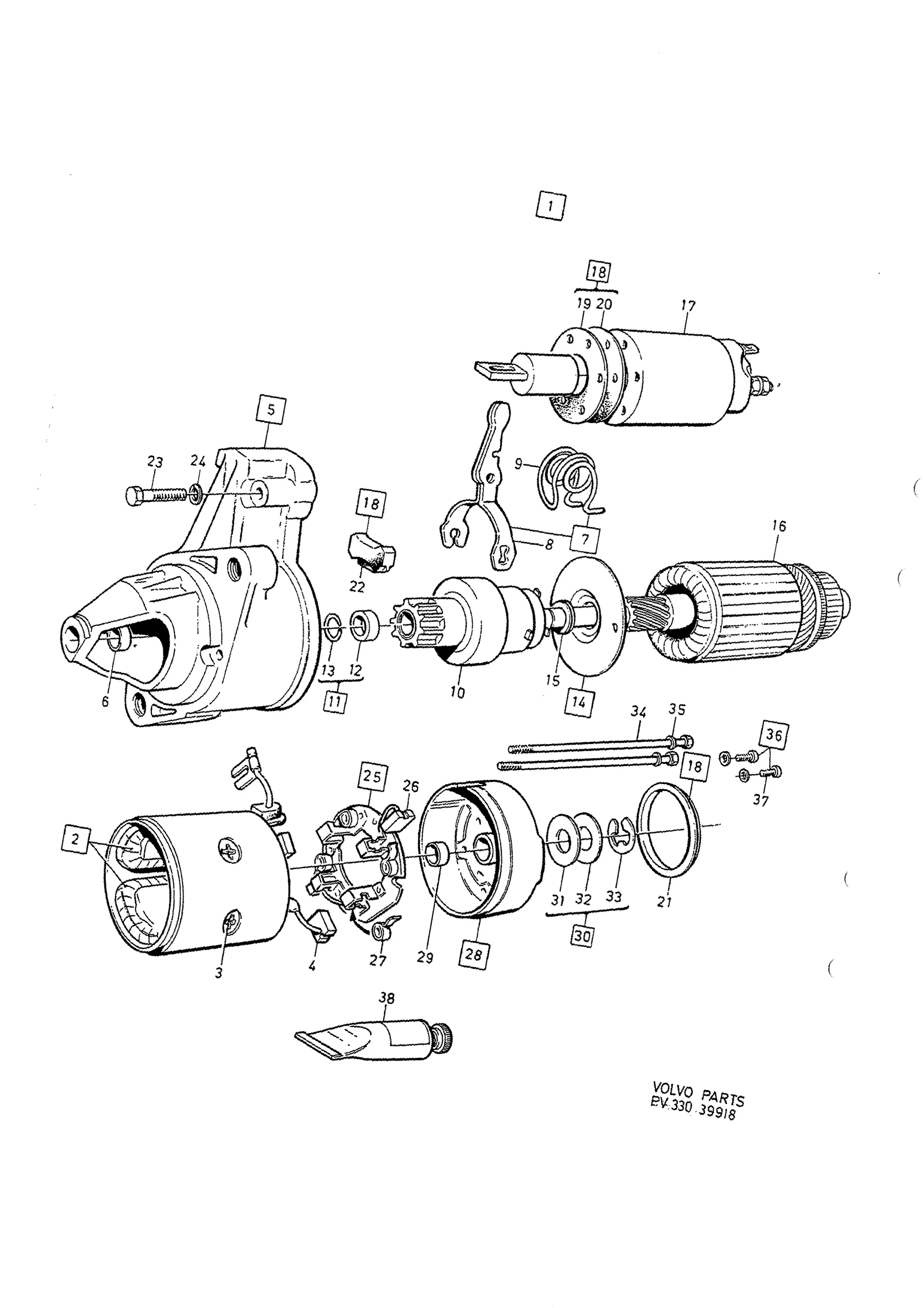

Startmotor · Volvo 780 · STARTMOTOR · 33 · side 403

Klikk på et tall for å se artiklene

38 posisjoner · 11 i sortiment

38 deler · 11 i sortiment

1 Startmotor— erstattet artikkel

Merknad: Se gruppe 33, side 405 (STARTMOTOR) · 1,1KW BOSCH · Erstattes av 1357199

5003617
Startmotor
5003617 · STARTMOTOR · Posisjonsnummer 1
5001600
Startmotor
5001600 · STARTMOTOR · Posisjonsnummer 1

1 Startmotor— erstattet artikkel

Merknad: Se gruppe 33, side 407 (STARTMOTOR) · 1,4KW BOSCH · Erstattes av 3523301

5003564
Startmotor
5003564 · STARTMOTOR · Posisjonsnummer 1
3523301
Startmotor
3523301 · STARTMOTOR · Posisjonsnummer 1
5003692
Startmotor, bytes
5003692 · STARTMOTOR · Posisjonsnummer 1
3523302
Startmotor
3523302 · STARTMOTOR · Posisjonsnummer 1

Antall per bil: 1

32,00 krinkl. mva

Antall per bil: 4

86,00 krinkl. mva

Antall per bil: 2

1 799,00 krinkl. mva

Antall per bil: 1

6 Bussning— inngår i sett + NS

Antall per bil: 1

8 Arm— inngår i sett + NS

9 Fjäder— inngår i sett + NS

55,00 krinkl. mva

Antall per bil: 1

86,00 krinkl. mva

Antall per bil: 1

12 Anslagsring— inngår i sett + NS

13 Låsring— inngår i sett + NS

Antall per bil: 1

15 Bussning— inngår i sett + NS

Antall per bil: 1

1 499,00 krinkl. mva

Antall per bil: 1

179,00 krinkl. mva

Antall per bil: 1

19 Packning— inngår i sett + NS

Merknad: Tjocklek: 0,8mm

20 Packning— inngår i sett + NS

Merknad: Tjocklek: 0,5mm

21 Packning— inngår i sett + NS

22 Skyddskåpa— inngår i sett + NS

23,00 krinkl. mva

Antall per bil: 2

24 Fjäderbricka— lagerføres ikke som reservedel

Antall per bil: 1

87,00 krinkl. mva

Antall per bil: 2

37,00 krinkl. mva

Antall per bil: 4

139,00 krinkl. mva

Antall per bil: 1

29 Bussning— inngår i sett + NS

Antall per bil: 1

31 Bricka— inngår i sett + NS

Merknad: Tjocklek: 2,0mm

32 Bricka— inngår i sett + NS

Merknad: Tjocklek: 0,3mm

33 Spårring— inngår i sett + NS

Antall per bil: 2

35 Fjäderbricka— lagerføres ikke som reservedel

36 Skruvsats Borsthållarplatta— lagerføres ikke som reservedel

37 Skruv— inngår i sett + NS

Merknad: M4 · 0,7x12mm

Antall per bil: 1

Slik leser du sprengskissen

Posisjonsnavnene er Volvos egne katalogbetegnelser og står på svensk — det er ordrett det reservedelskatalogen trykker. Gå etter posisjonsnummeret i tegningen og OE-nummeret i raden; de er de samme uansett språk.
Gruppnumrene følger Volvos delekatalog: 2 Motor, 3 Elsystem, 4 Kraftoverføring, 5 Bremser, 6 Hjuloppheng/styring, 8 Karosseri og innredning, 9 Øvrig utstyr. Gruppe 7 (Fjæring og hjul) finnes i flere kataloger, men mangler i Amazon-, 1800- og 164-katalogene.
Typekodene angir karosserivariant, for eksempel på Amazon: P 120 (4-dørs), P 130 (2-dørs), P 220 (stasjonsvogn) — karosseri er tilpasning, ikke motor.
Sidenummeret gjelder innenfor gruppen — side 3 i gruppe 8a er en annen side enn side 3 i gruppe 2a.
"I sortiment" betyr at vi kan levere posisjonen akkurat nå. En grå posisjon finnes i katalogen, men ikke hos oss.
Motorfaktaene (f.eks. B18 · 1961–1968 · 1 778 cm³) angir motorfamiliens produksjonsår og slagvolum ifølge volvoclub.org.uk — det er ikke tilpasning for din bil. Kontroller alltid mot chassisnummeret.

Samme KA-nummer finnes også i: 240 / 260 1978 · 740 / 760 1984

Fra Volvos originalkatalog

Katalog: 780
Gruppe · side: Gruppe 33 · Katalogside 403
Antallkolonner: A = 1) B200ET

Hva tallene betyr

–)Alt. nr 5001599
–)Tjocklek: 0,8mm
–)Tjocklek: 0,5mm
–)Tjocklek: 2,0mm
–)Tjocklek: 0,3mm
–)Alt. nr 1161133

Kontroller bilens chassisnummer mot listen ovenfor før bestilling.

Flere merknader fra katalogen (4)

–)1,4KW HITACHI REPL 1PCS 1346707-1
–)SEE 33·405 1,1KW BOSCH REPL 1PCS 1357199-7
–)SEE 33·407 1,4KW BOSCH REPL 1PCS 3523301-4
–)M4 0,7x12mm

Forkortelser på denne tegningen

Ordliste — Volvos forkortelser

THK: tjocklek

Slik leser du numrene

1306606 — Volvos originale artikkelnummer
Alt. nr 264612 — erstatningsnummer
1) — Hva tallene betyr

Numrene nedenfor viser til artikkelnumrene i katalogen.
