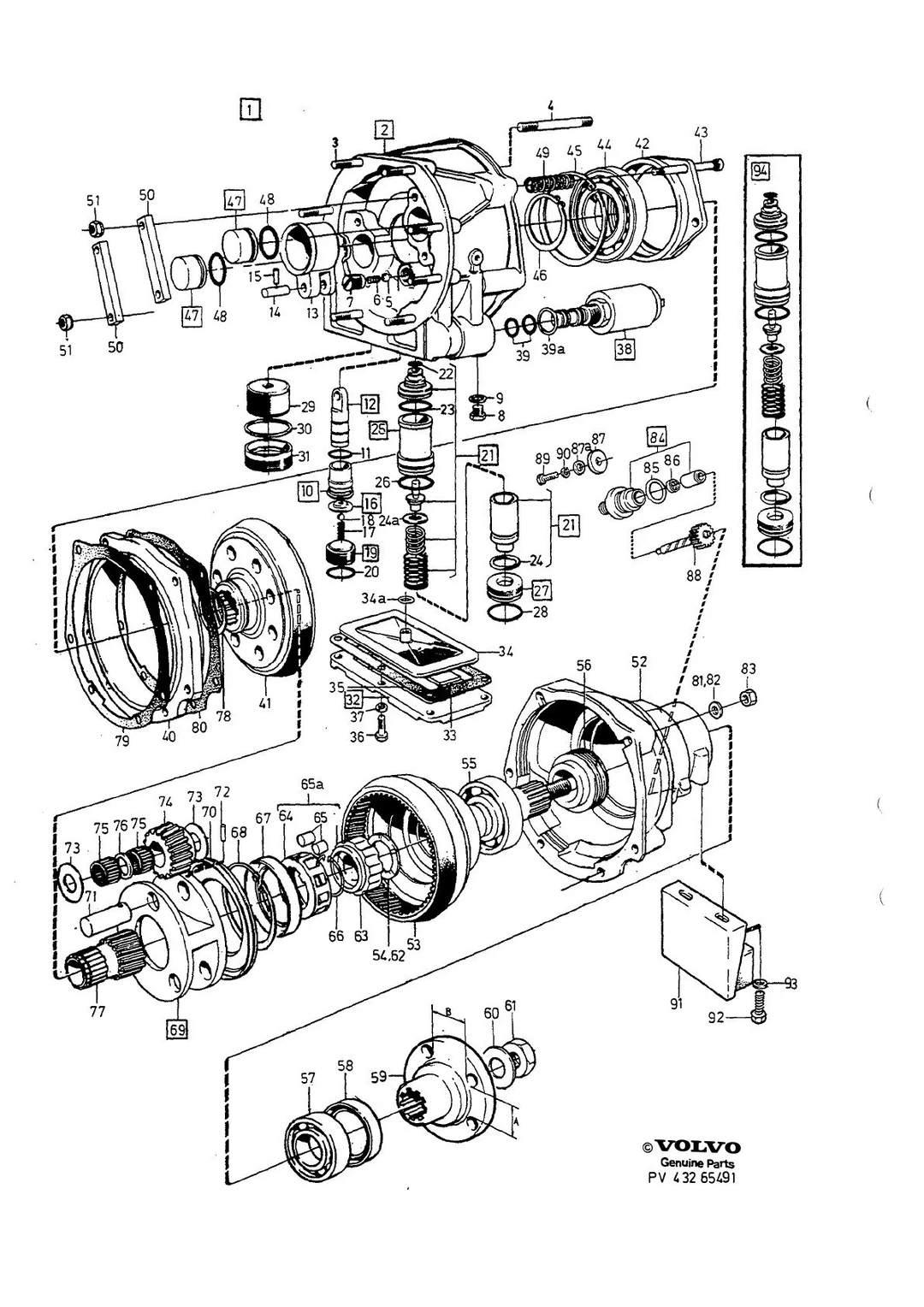

Overdrive til Volvo 240/260 1979-84 — Sprengskisse

1. 1)Erstattet av 1 stk 3549038-2, 1 stk 3549040-8, 1 stk 11014-8.
2. •Merket Laycock 115659, erstattet av 1 stk 1208695-5.
3. •Merket Laycock 115660, erstattet av 1 stk 1208695-5, 1 stk 1209348-0.
4. •Merket Laycock 115895, erstattet av 1 stk 1208695-5, 1 stk 1209348-0.
5. •Merket Laycock 115928, erstattet av 1 stk 1208695-5.
6. •Merket Laycock 115933, erstattet av 1 stk 1208695-5.
7. •Merket Laycock 115940, erstattet av 1 stk 1208698-9.
8. •Merket Laycock 115925, erstattet av 1 stk 1208695-5.
9. •Merket Laycock 119035, erstattet av 1 stk 1208695-5.
10. •Merket Laycock 119036, erstattet av 1 stk 1208698-9.
11. •Erstattet av 1 stk 5003895-9
12. •Erstattet av 1 stk 271454-1.
13. •Ytre diameter 5.56 mm
14. •Tykkelse 0.05 mm
15. •Tykkelse 0.13 mm
16. •Tykkelse 0.25 mm
17. •Tykkelse 0.76 mm
18. •Laycock 115659
19. •Laycock 115660 nr. -70411
20. •Laycock 115660 nr. 70412-
21. •Laycock 115895 nr. -67214
22. •Laycock 115895 nr. 67215-
23. •Laycock 115928 nr. -74672
24. •Laycock 115928 nr. 74673-
25. •Laycock 115933 nr. -19708
26. •Laycock 115933 nr. 19709-
27. •Laycock 115940 nr. -15352
28. •Laycock 115940 nr. 15353-
29. •Laycock 115925 nr. -11515
30. •Laycock 115925 nr. 11516-
31. •Laycock 119035, 119036
32. •Erstattet av 1 stk 6814454-2, 1 stk 6814455-9.
33. •Erstattet av 4 stk 3502774-7
34. •Erstattet av 1 stk 3549040-8, 1 stk 3549038-2, 1 stk 11014-8.(1377007)
35. •Alternativ 1. Tykkelse 3.8 mm
36. •Unntatt Laycock merket 115940, 119035, 119036. (1232575)
37. •Laycock merket 115940, 119035, 119036.
38. •A = 41.3 mm, B = 51.1 mm. LAYCOCK 115659, 115928, 115933, 115940, 119035, 119036.
39. •A = 41.3 mm, B = 51.1 mm.
40. •A = 36.7 mm, B = 54.4 mm. LAYCOCK 115660, 115895. (380685)
41. •Alternativ 2. LAYCOCK 115659 nr. -5083 LAYCOCK 115660, nr. -30801 LAYCOCK 115895 nr. -12
42. •Alternativ 2
43. •Erstattet av 1 stk 274043-9
44. •6,7 X 22 X 3 mm
45. •6,7 X 14 X 3 mm
46. •Utveksling bakaksel 3.31/1
47. •Utveksling bakaksel 3.54/1
48. •Utveksling bakaksel 3.73/1
49. •Utveksling bakaksel 3.91/1
50. •Alternativ. B27, B28
51. •Erstattet av 1 stk 955534-3, 1 stk 940097-9.

Ordliste — Volvos forkortelser

LG

lengde

O.DIA

utvendig diameter

THK

tykkelse

B

bredde

RATIO

utvekslingsforhold

SP

erstattet artikkel

EU

bytteenhet

NS

lagerføres ikke som reservedel

OP

utgått av sortimentet

KN

inngår i sett + NS

• 1208109 — Volvos originale artikkelnummer
• Alt. nr 264612 — erstatningsnummer
• 1) — Hva tallene betyr
• NS — Føres ikke på lager

Numrene nedenfor viser til artikkelnumrene i katalogen.
